Für Zubehör, das an den EMS-BUS [15VDC, klass III (SELV)] angeschlos-
sen wird, gilt Folgendes(siehe auch Installationsanleitung zum jeweiligen
Zubehör):
▶ Wenn mehrere BUS-Einheiten installiert sind, müssen diese unterei-
nander einen Mindestabstand von 100 mm haben.
▶ Wenn mehrere BUS-Einheiten installiert sind, diese in Reihe oder
sternförmig anschließen.
▶ Kabel mit einem Leiterquerschnitt von mindestens 0,5 mm
den.
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) abge-
schirmte Kabel verwenden.
▶ Kabel an die EMS-BUS-Anschlussklemme an der Inneneinheit an-
schließen.
Wenn die EMS-Anschlussklemme bereits belegt ist, einen Parallelan-
schluss an derselben Klemme entsprechend Abb. 19 vornehmen.

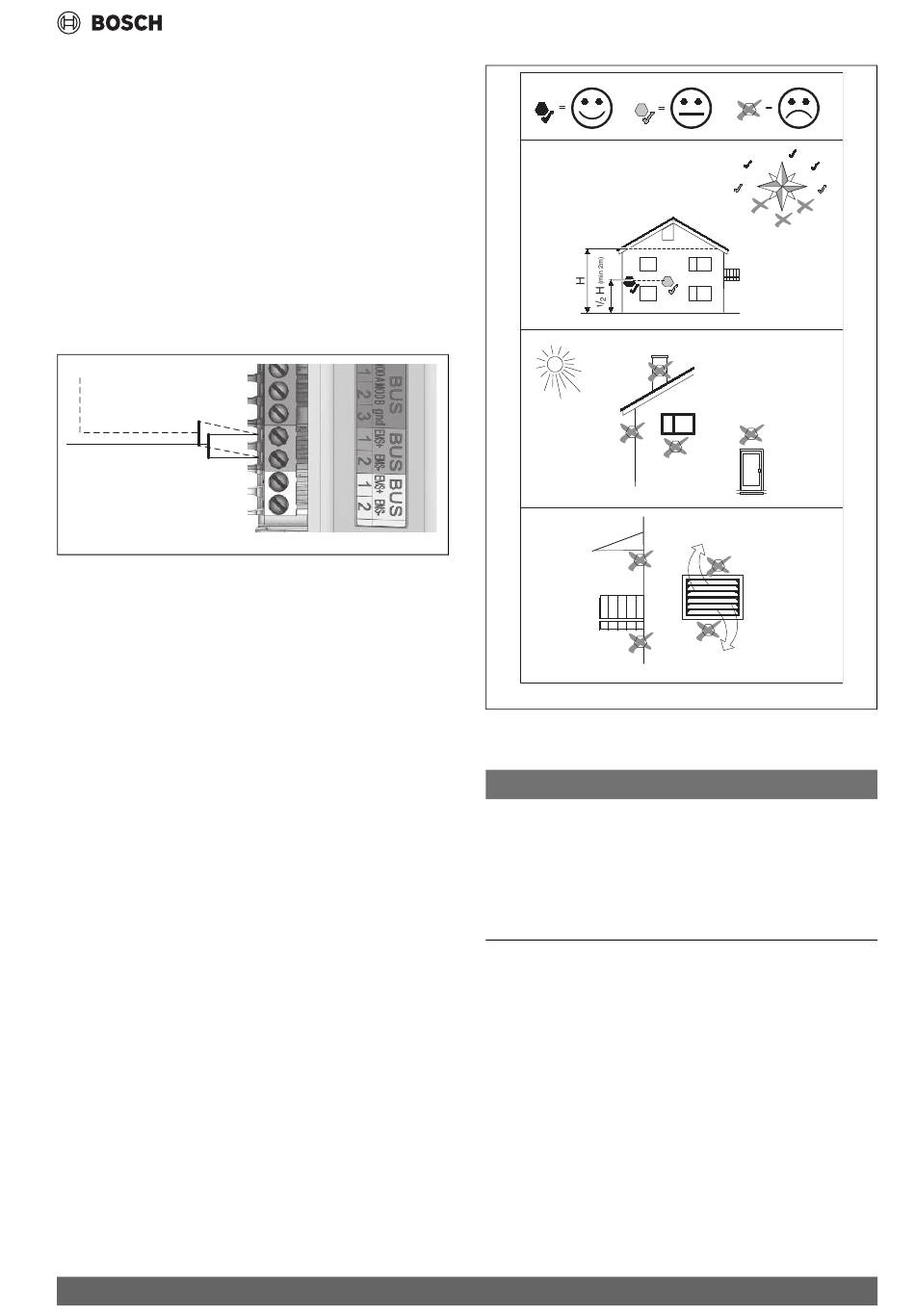

Bild 19 EMS-Anschluss
6.5 Temperaturfühlermontage
In der Werkseinstellung regelt der Regler die Vorlauftemperatur automa-
tisch in Abhängigkeit von der Außentemperatur. Für noch mehr Komfort
kann ein Raumtemperaturregler installiert werden.
6.6 Vorlauftemperaturfühler T0
Der Fühler ist im Lieferumfang enthalten.
▶ Fühler gemäß der Installationsanleitung für den Speicher am Puffer-
speicher montieren.
▶ Vorlauftemperaturfühler an die Klemme T0 im Klemmenkasten der
Inneneinheit anschließen.
6.7 Warmwasserspeicher-Temperaturfühler TW1/TW2
Bei Installation eines Warmwasserspeichers muss ein Temperaturfühler
TW1 an die Anlage angeschlossen werden. Für bestimmte Speicher wird
zudem ein zusätzlicher Fühler TW2 benötigt.
▶ Warmwassertemperaturfühler TW1/TW2 an die Klemme TW1/TW2
auf dem XCU-HY-Modul in der Inneneinheit anschließen.
6.8 Außentemperaturfühler T1
Das Kabel zum Außentemperaturfühler muss die folgenden Mindestan-
forderungen erfüllen:
• Anzahl Leiter: 2
• Maximallänge 30 m
▶ Fühler an der kältesten Seite des Hauses montieren, normalerweise
an der Nordseite. Fühler vor direktem Sonnenlicht, Lüftungsluft und
anderen Faktoren schützen, die die Temperaturmessung beeinflus-
sen könnten. Fühler nicht direkt unter dem Dach montieren.
▶ Außentemperaturfühler T1 an die Klemme T1 auf demXCU-HY-Modul
im Klemmenkasten der Inneneinheit anschließen.
Compress 6800i AW – 6721850660 (2022/09)
2
verwen-
0010040325-001
Bild 20 Position des Außentemperaturfühlers
6.9 Externe Eingänge
HINWEIS
Beschädigung durch unsachgemäßen Anschluss!
Für andere Spannungen oder Stromstärken vorgesehene Anschlüsse
können zur Beschädigung elektrischer Komponenten führen.
▶ Anschlüsse nur an den externen Eingängen der Wärmepumpe vor-
nehmen, die für 3,3 V und 1 mA ausgelegt sind.
▶ Wenn Zwischenrelais erforderlich sind, ausschließlich Relais mit
Goldkontakten verwenden.
Die externen Eingänge können für die Fernsteuerung bestimmter Funkti-
onen der Bedieneinheit verwendet werden.
Diese durch die externen Eingänge aktivierten Funktionen werden in der
Bedienungsanleitung für die Bedieneinheit beschrieben.
Die externen Eingänge werden entweder mit einem Leitungsschutz-
schalter zur manuellen Aktivierung oder mit einem Steuergerät mit ei-
nem potentialfreien Relaisausgang verbunden.
Elektrischer Anschluss
N
NW NE
W E
SW SE
S
6 720 809 156-23.1I
17
