Installation
5.5.2
Anschluss an externen Zuheizer und Heizungsanlage
Folgende Anschlüsse an der Inneneinheit vornehmen:
1. Ablaufschlauch abwärts in einen frostfreien Ablauf verlegen.
T
T

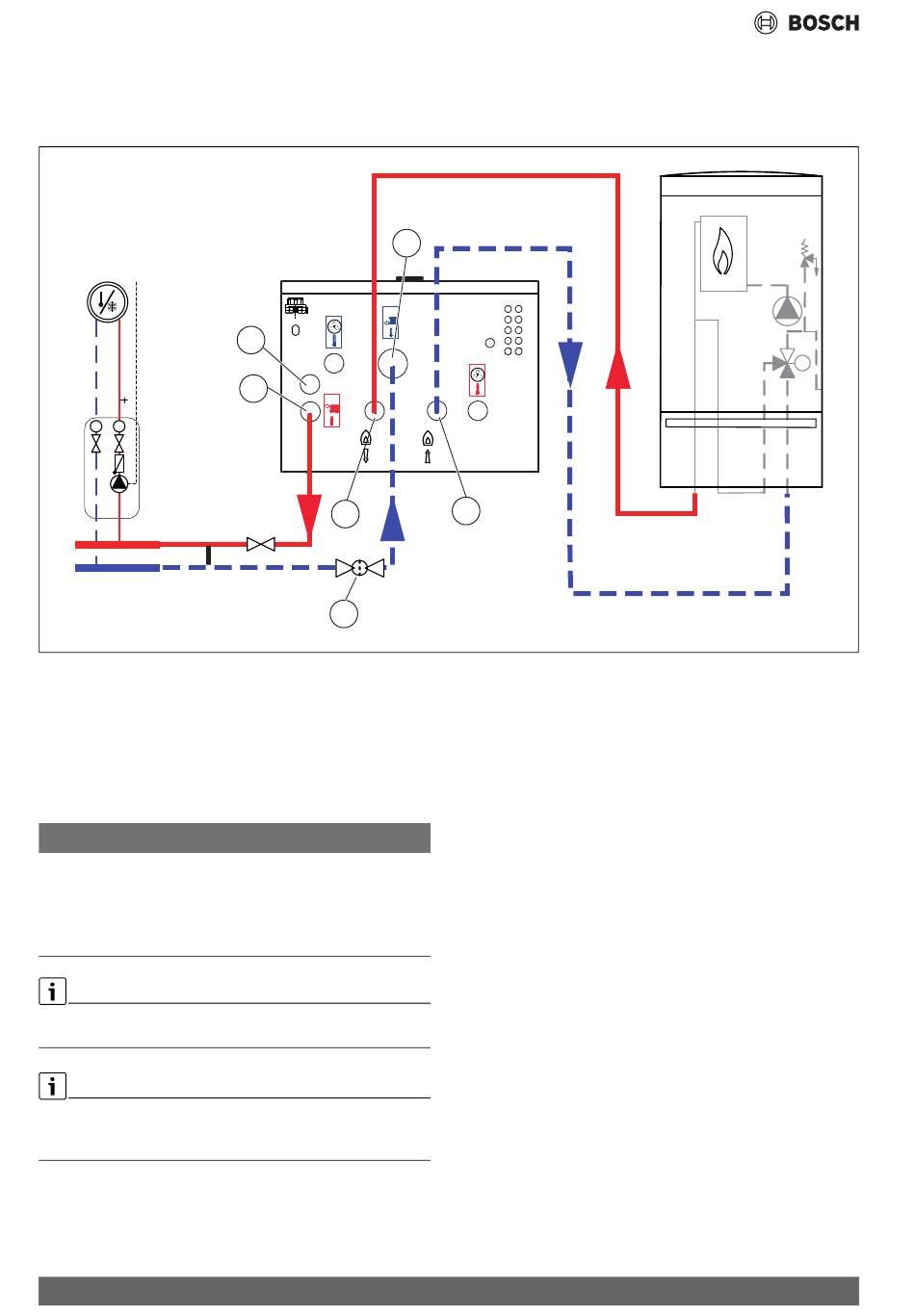

Bild 8
Anschluss der Inneneinheit mit Mischer für externen Zuheizer an die Heizungsanlage und den Zuheizer
[1]
Rücklauf zum Zuheizer
[2]
Vorlauf vom Zuheizer
[3]
Vorlauf zum Heizsystem
[4]
Ablauf des Sicherheitsventils
[5]
Rücklauf aus der Heizungsanlage
[6]
Partikelfilter
5.5.3
Außeneinheit, Inneneinheit und Heizungsanlage befüllen
HINWEIS
Anlagenschäden beim Einschalten der Anlage ohne Wasser.
Das Einschalten der Anlage ohne Wasser kann zu Anlagenschäden füh-
ren.
▶ Warmwasserspeicher und Heizungsanlage vor dem Einschalten der
Heizungsanlage befüllen und den richtigen Druck herstellen.
Heizungsanlage auch über andere Entlüftungspunkte entlüften (z. B.
Heizkörper).
Immer einen etwas höheren Druck als den Solldruck einstellen; auf diese
Weise ergibt sich ein gewisser Spielraum, wenn bei steigender Tempera-
tur die im Heizungswasser gelöste Luft über VL1 entlüftet wird.
10
5
4
3
2
6
2. Leitung zum externen Zuheizer anschließen.
3. Leitung vom externen Zuheizer anschließen.
4. Vorlauf an die Heizungsanlage anschließen.
5. Rücklauf von der Heizungsanlage anschließen.
1
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
