Produktbeschreibung
3.2
Informationen zu der Inneneinheit
Die Inneneinheiten AWB sind zur Montage im Haus und den Anschluss an
im Freien aufgestellte Compress 7000i | 7001i | 7400i AW-Wärmepum-
pen vorgesehen.
Mögliche Kombinationen:
AWB
9
9
9
17
17
Tab. 4
Kombinationsmöglichkeiten
3.3
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-homecomfort.de.
3.4
Typschild
Das Typschild der Inneneinheit befindet sich auf dem Schaltkasten hin-
ter der Frontabdeckung. Es enthält Angaben zur Artikelnummer und Se-
riennummer sowie zum Fertigungsdatum des Geräts.
6
Compress 7000i | 7001i | 7400i
AW
5
7
9
13
17
3.5
Produktübersicht
4
3
14
13
12
11
9
10

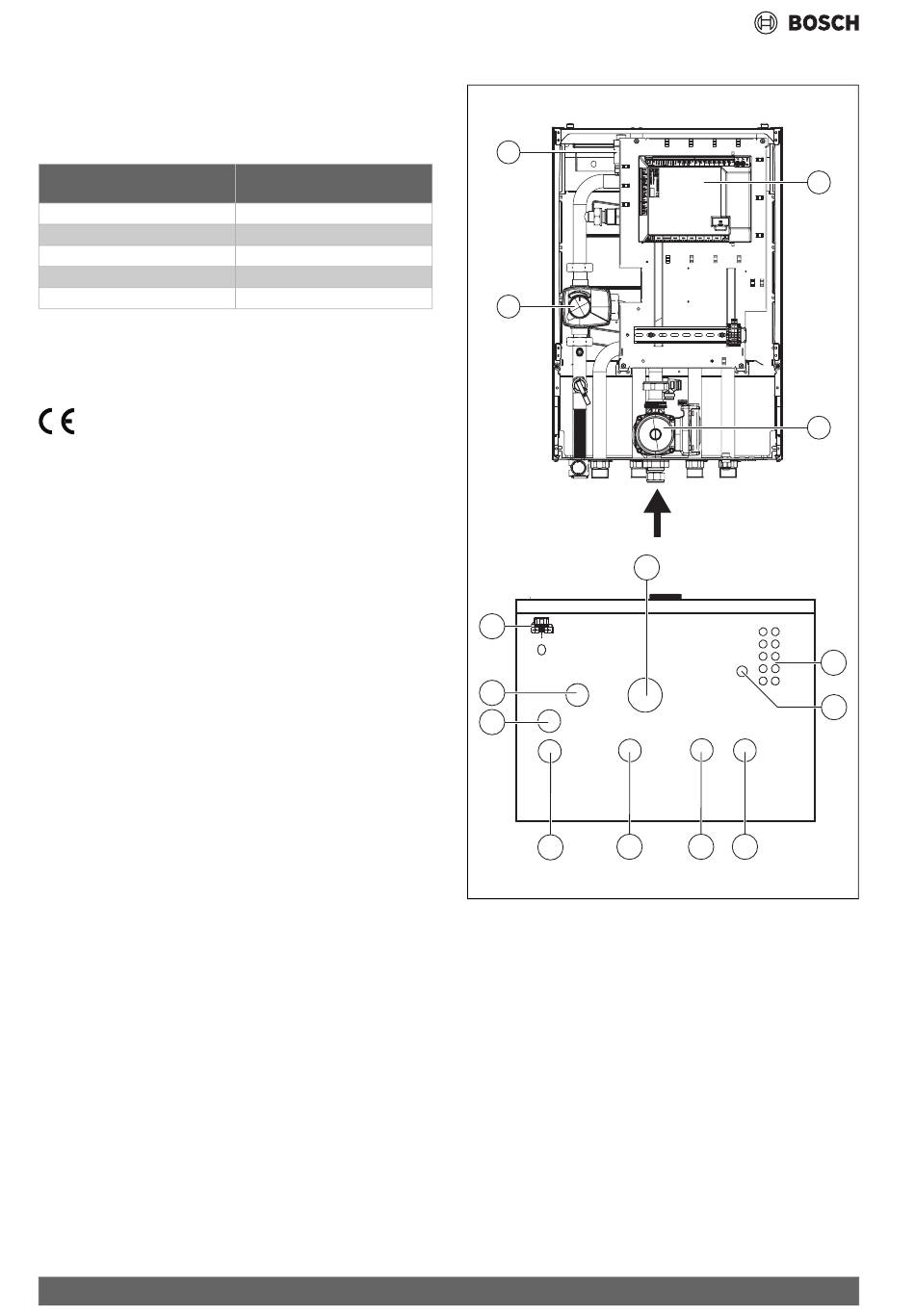

Bild 3
Bestandteile und Rohranschlüsse der Inneneinheit mit Mischer
für externen Zuheizer
[1]
Installationsleiterplatte
[2]
Umwältzpumpe
[3]
Mischer
[4]
Automatischer Entlüfter (VL1)
[5]
Kabeldurchführung für Fühler CAN-BUS und EMS-BUS
[6]
Kabelkanal für elektrischen Anschluss
[7]
Wärmeträgereingang von der Wärmepumpe
[8]
Rücklauf zum Zuheizer
[9]
Vorlauf vom Zuheizer
[10] Vorlauf zum Heizsystem
[11] Ablauf des Sicherheitsventils
[12] Wärmeträgerausgang zur Wärmepumpe
[13] Manometer
[14] Rücklauf von der Heizungsanlage
