5.6.15 Anschluss und Befestigung des Halters für Funkmodul
2

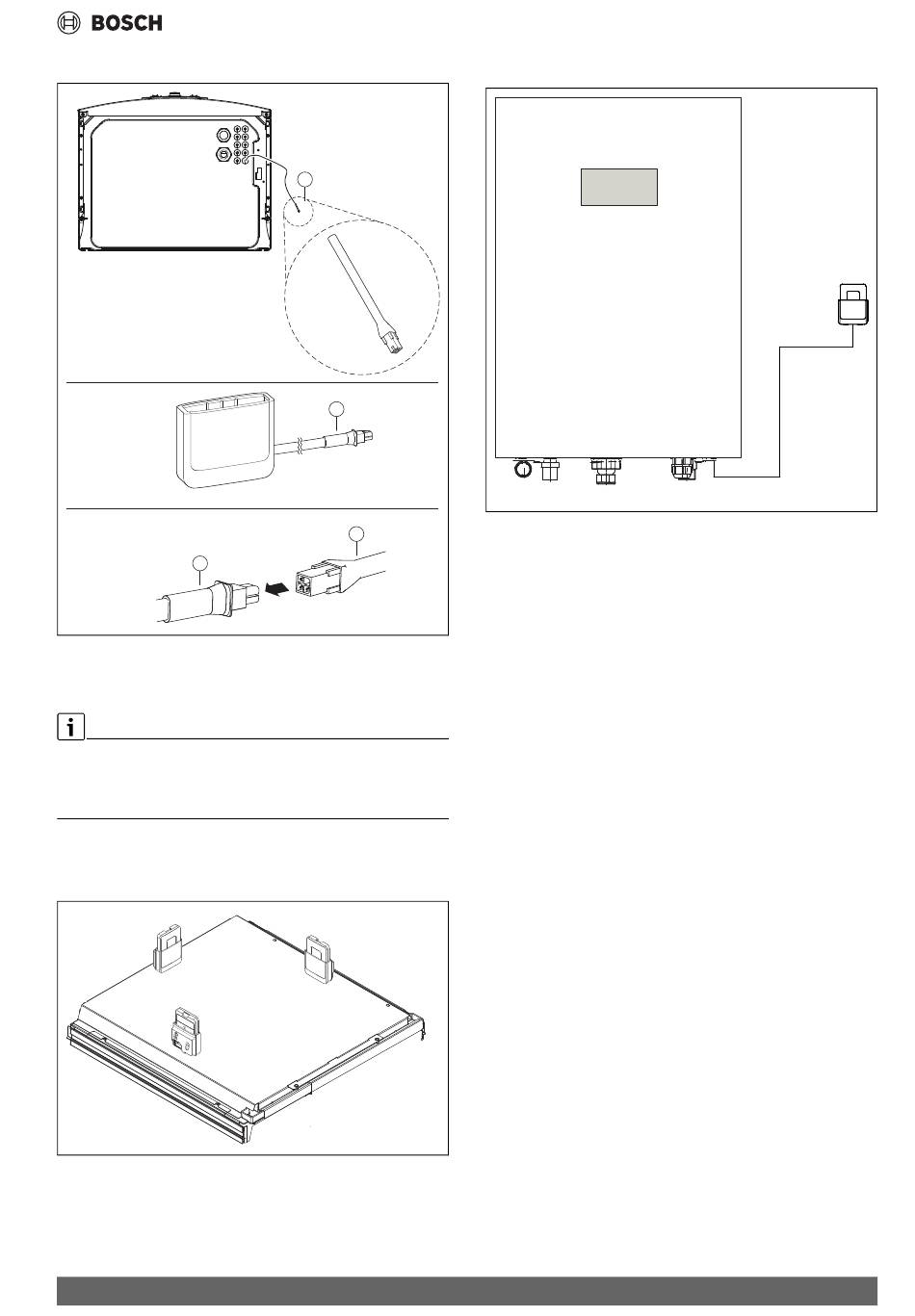

Bild 16 Anschluss des Funkmodul.
▶ Kabel von der Inneneinheit [1] mit dem Kabel vom Funkmodul [2]
verbinden.
Informationen zum Funkmodul, zur WLAN-Verbindung, zur Verbindungs-
herstellung mit dem Internet und zur Einbindung von Zubehör sind in der
Bosch HomeCom Easy App sowie in der Verpackung des Funkmodul zu
finden.
• Der Halter wird entweder mittels Magnet an der oberen Abdeckung
der Inneneinheit oder an einer Wand neben der Inneneinheit so ange-
bracht, dass ein optimaler Empfang gewährleistet ist.
B
A
Bild 17 Befestigung des Halters an der oberen Abdeckung der Innenein-
heit. Neben dem Halter zeigt die Abbildung auch das im Halter
sitzende Funkmodul
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
1
2
1
0010049123-001
C
0010049086-001
Wandmontage
Bild 18 Anbringen des Halters an der Wand
Bei Wandmontage des Halters:
1. Stelle in der Nähe der Inneneinheit suchen, an der der Empfang opti-
mal ist.
2. Position der Bohrungen markieren.
3. Montagebohrungen anbringen. Für das Wandmaterial geeigneten
Bohrer verwenden.
4. Halter an der Wand festschrauben.
Installation
0010049125-001
17
