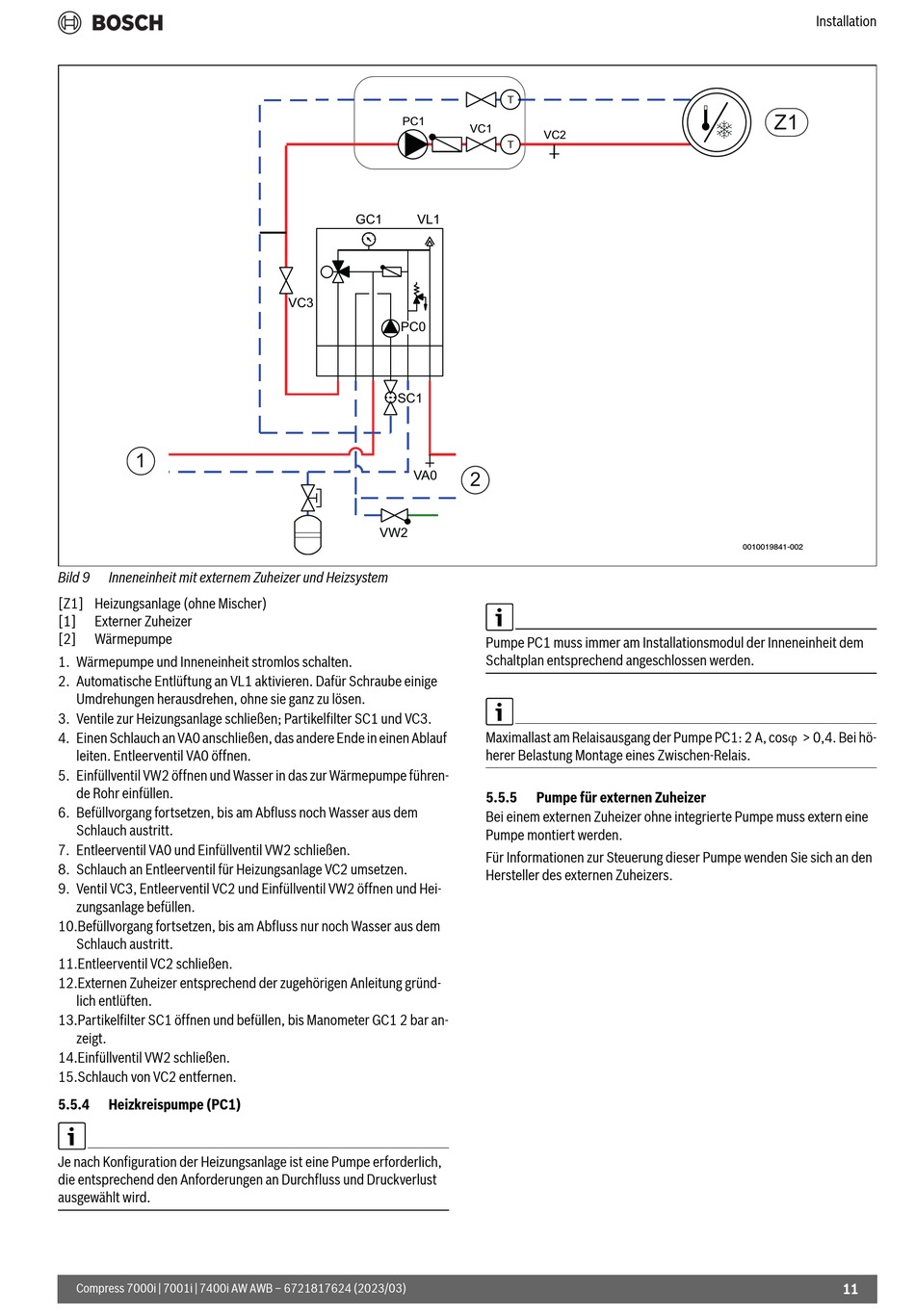

Bild 9
Inneneinheit mit externem Zuheizer und Heizsystem
[Z1] Heizungsanlage (ohne Mischer)
[1]
Externer Zuheizer
[2]
Wärmepumpe
1. Wärmepumpe und Inneneinheit stromlos schalten.
2. Automatische Entlüftung an VL1 aktivieren. Dafür Schraube einige
Umdrehungen herausdrehen, ohne sie ganz zu lösen.
3. Ventile zur Heizungsanlage schließen; Partikelfilter SC1 und VC3.
4. Einen Schlauch an VA0 anschließen, das andere Ende in einen Ablauf
leiten. Entleerventil VA0 öffnen.
5. Einfüllventil VW2 öffnen und Wasser in das zur Wärmepumpe führen-
de Rohr einfüllen.
6. Befüllvorgang fortsetzen, bis am Abfluss noch Wasser aus dem
Schlauch austritt.
7. Entleerventil VA0 und Einfüllventil VW2 schließen.
8. Schlauch an Entleerventil für Heizungsanlage VC2 umsetzen.
9. Ventil VC3, Entleerventil VC2 und Einfüllventil VW2 öffnen und Hei-
zungsanlage befüllen.
10.Befüllvorgang fortsetzen, bis am Abfluss nur noch Wasser aus dem
Schlauch austritt.
11.Entleerventil VC2 schließen.
12.Externen Zuheizer entsprechend der zugehörigen Anleitung gründ-
lich entlüften.
13.Partikelfilter SC1 öffnen und befüllen, bis Manometer GC1 2 bar an-
zeigt.
14.Einfüllventil VW2 schließen.
15.Schlauch von VC2 entfernen.
5.5.4
Heizkreispumpe (PC1)
Je nach Konfiguration der Heizungsanlage ist eine Pumpe erforderlich,
die entsprechend den Anforderungen an Durchfluss und Druckverlust
ausgewählt wird.
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
PC1
GC1
VL1
VC3
PC0
SC1
VA0
VW2
T
VC1
VC2
T
2
Pumpe PC1 muss immer am Installationsmodul der Inneneinheit dem
Schaltplan entsprechend angeschlossen werden.
Maximallast am Relaisausgang der Pumpe PC1: 2 A, cos > 0,4. Bei hö-
herer Belastung Montage eines Zwischen-Relais.
5.5.5
Pumpe für externen Zuheizer
Bei einem externen Zuheizer ohne integrierte Pumpe muss extern eine
Pumpe montiert werden.
Für Informationen zur Steuerung dieser Pumpe wenden Sie sich an den
Hersteller des externen Zuheizers.
Installation
Z1
0010019841-002
