5.4 Inneneinheit an die Heizungsanlage anschließen
Für eine einfache Wartung des Ausdehnungsgefäßes muss am Anschluss
ein Kappenventil installiert werden.

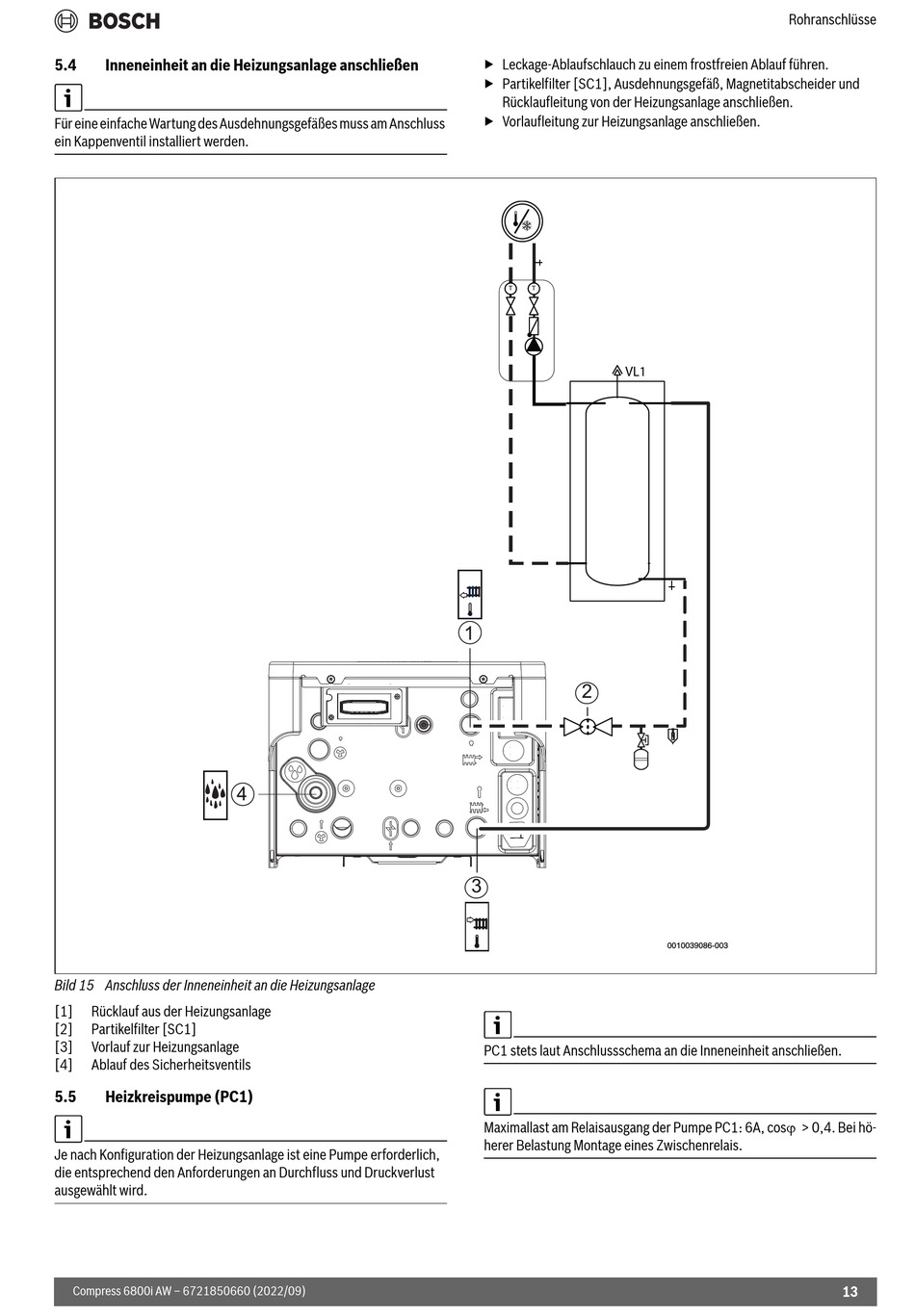

Bild 15 Anschluss der Inneneinheit an die Heizungsanlage
[1] Rücklauf aus der Heizungsanlage
[2] Partikelfilter [SC1]
[3] Vorlauf zur Heizungsanlage
[4] Ablauf des Sicherheitsventils
5.5

Heizkreispumpe (PC1)

Je nach Konfiguration der Heizungsanlage ist eine Pumpe erforderlich,
die entsprechend den Anforderungen an Durchfluss und Druckverlust
ausgewählt wird.
Compress 6800i AW – 6721850660 (2022/09)
4
▶ Leckage-Ablaufschlauch zu einem frostfreien Ablauf führen.
▶ Partikelfilter [SC1], Ausdehnungsgefäß, Magnetitabscheider und
Rücklaufleitung von der Heizungsanlage anschließen.
▶ Vorlaufleitung zur Heizungsanlage anschließen.
T T
VL1
1
2
3
PC1 stets laut Anschlussschema an die Inneneinheit anschließen.
Maximallast am Relaisausgang der Pumpe PC1: 6A, cos > 0,4. Bei hö-
herer Belastung Montage eines Zwischenrelais.
Rohranschlüsse
0010039086-003
