Sicherheitshinweis:
Vor der Inbetriebnahme die Betriebsanleitung und im speziellen die Sicherheitshinweise
lesen und beachten.
Warnung!
Rotierende Bauteile, Einzugsgefahr.Bei laufendem Motor niemals Schutzeinrichtungen
öffnen oder entfernen.
Vorsicht!
Verletzungsgefahr durch wegfliegende Teile.
Ausreichenden Sicherheitsabstand von Personen während des Mähens einhalten.
Der Walzenaufbereiter ist für Luzerne und Kleearten geeignet. Zwei angetriebene, ineinandergreifende Walzen quetschen
das Mähgut. Dabei wird die natürliche Wachsschicht der Pflanzen verletzt und die Trocknungszeit wird beschleunigt.
1
2
3
4
5
6

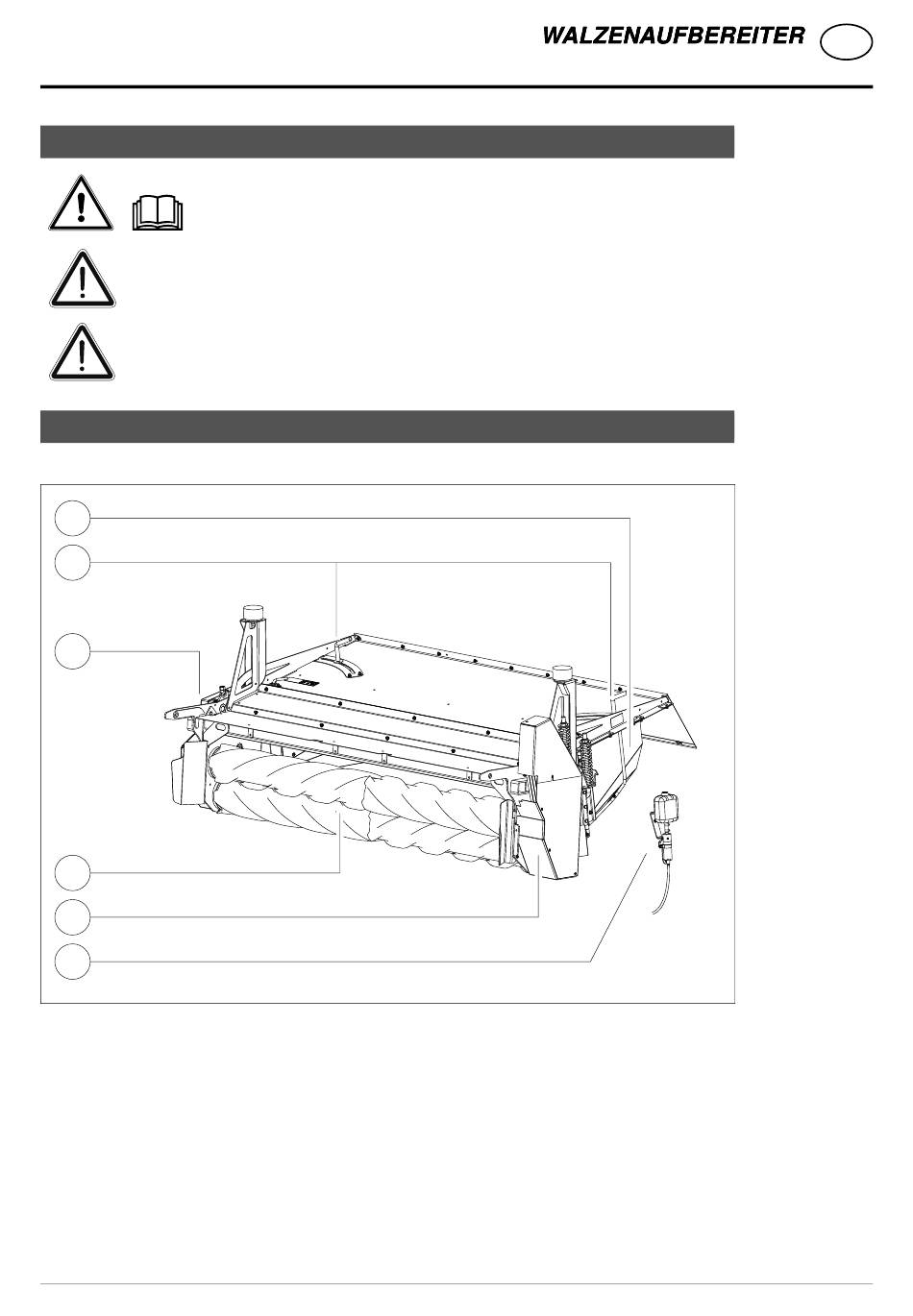

Legende:
(1) Verstellbare Schwadbleche
(2) Verstelleinheit für Schwadbleche (links und rechts)
(3) Wartungseinheit: Kettenantrieb
1600-D_WALZENAUFBEREITER_3522/3525
Sicherheitshinweise
Funktionsweise
(4) obere und untere Gummiwalze
(5) Wartungseinheit: Riemenantrieb
(6) Zentrale Schmiereinheit
