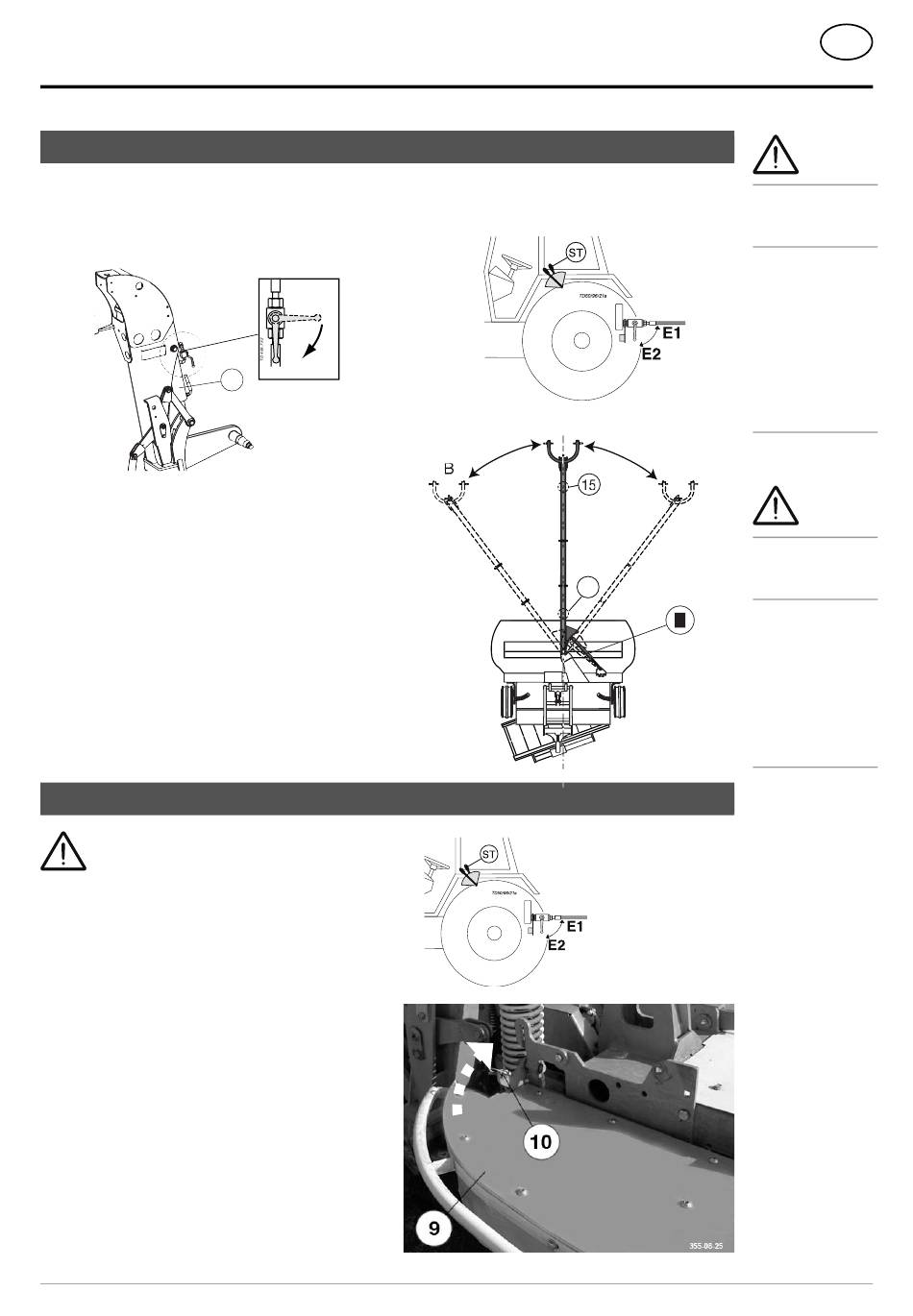

Umstellen von Arbeits- in Transportstellung
1. Maschine hochheben
• Hubzylinder (1) ganz ausfahren
• Hubzylinder (1) beidseitig sperren
-
Den Hebel in die Position T1 schwenken
355-08-06
2. Maschine einschwenken
• Schwenkzylinder (5) ein- oder ausfahren
- Deichsel in Mittelstellung bringen (Pos M)
- Lasche (15) und Lasche (16) müssen in der Fluchtlinie
liegen
3. Querförderband absenken
4. Seitenschutz (9) hochklappen und mit
Vorstecker (10) sichern
• Sicherheitshinweise: Siehe Anhang A1:
Pkt. 1, 3, 4 und 6-9.
• Unfallgefahr durch unbeabsichtigtes
Ausschwenken der Maschine während der
Fahrt.
• Bei Straßenfahrt den Hydraulikkreis immer
sperren (Hebel in Pos. E2).
• Öffentliche Straßen nur in der Transportstellung
befahren!
• Schutzbügel (9) hochklappen.
- Sichern mit Klappstecker (10)
• Beleuchtung und Sicher heits einrichtungen
kontrollieren.
0800_D-Transport-Arbeitsstellung_3525
TRANSPORT UND ARBEITSSTELLUNG
T1
A1
1
Straßentransport
5. Hydraulikkreis sperren
- Den Hebel in die Position E2 schwenken
M
- 12 -
A
16
5
355-08-7
D
Achtung!
Vor dem
Umstellen in die
Transportstellung
-
Zapfwelle
abschalten und
vollständigen
Stillstand des
Mähwerks ab-
warten (Mähwerk
läuft nach dem
Abschalten noch
ca. eine halbe
Minute nach).
Achtung!
Abstelllen
der
Maschine
- Die Maschine darf
nicht abgestellt
werden, wenn
die Deichsel über
die Scharniere ge-
faltet ist, (d.h. die
Flanschflächen
nicht miteinander
verschraubt sind).
