Betrieb

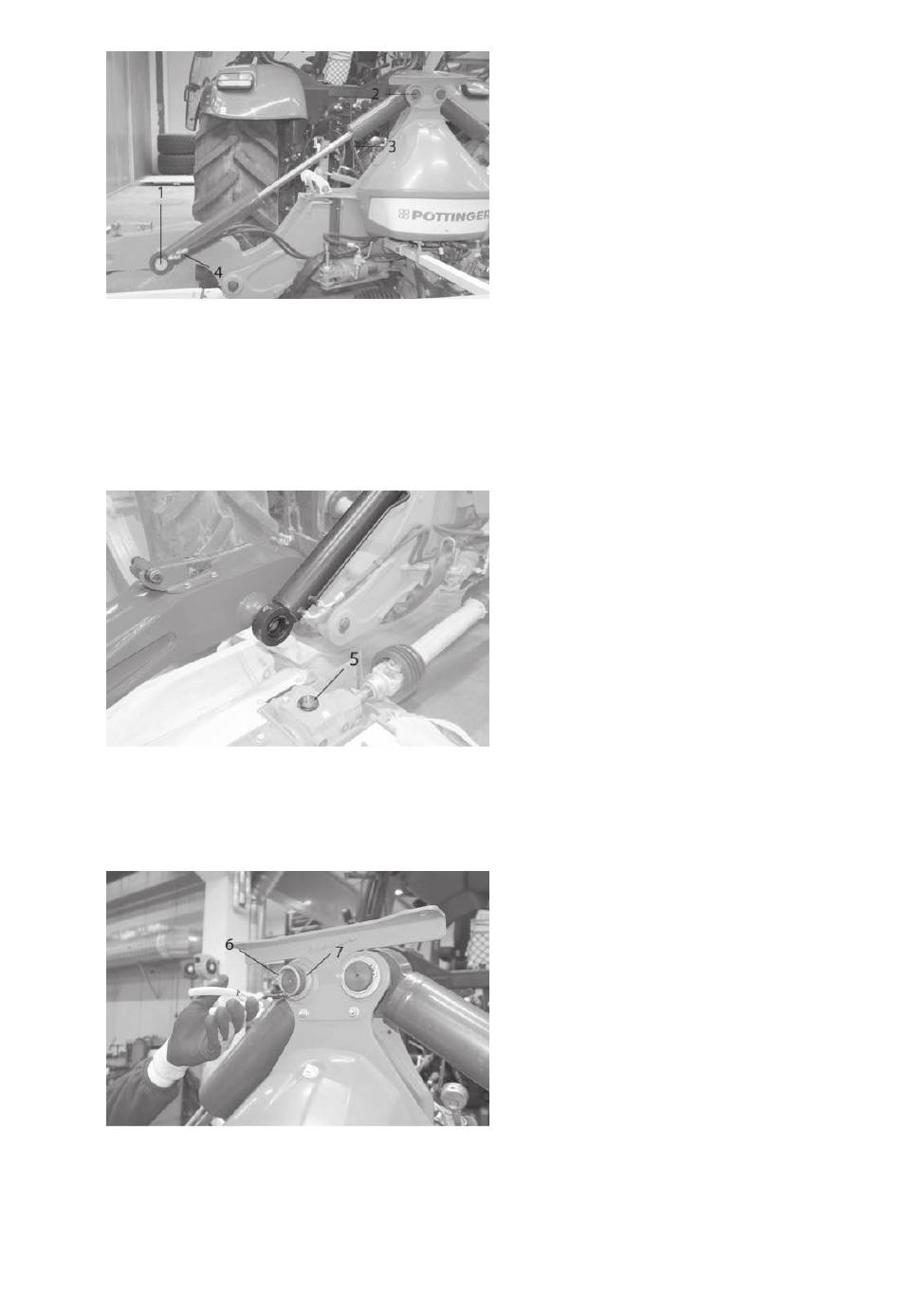

1.
unterer Bolzen mit eingeklebter Schraube
2.
oberer Bolzen mit Seegerring
3.
einfachwirkender Hydraulikschlauch mit Drossel
4.
doppeltwirkende Hydraulikschläuche ohne Drossel
►
Untere Befestigung (1) des Zylinders entfernen: Eingeklebte Schraube lösen und Schei-
be (5) entfernen.
Unterer Bolzen: Schraube und Scheibe entfernt.
►
Zylinder vom unteren Bolzen abziehen.
►
Obere Befestigung des Zylinders lösen: Seegerring (6) und Scheibe (7) vom Bolzen ent-
fernen
Oberer Bolzen mit Seegerring
►
Bolzen demontieren
134 |
Original-Betriebsanleitung NOVACAT V 9200
3879.de-DE.80X.0
