Montage

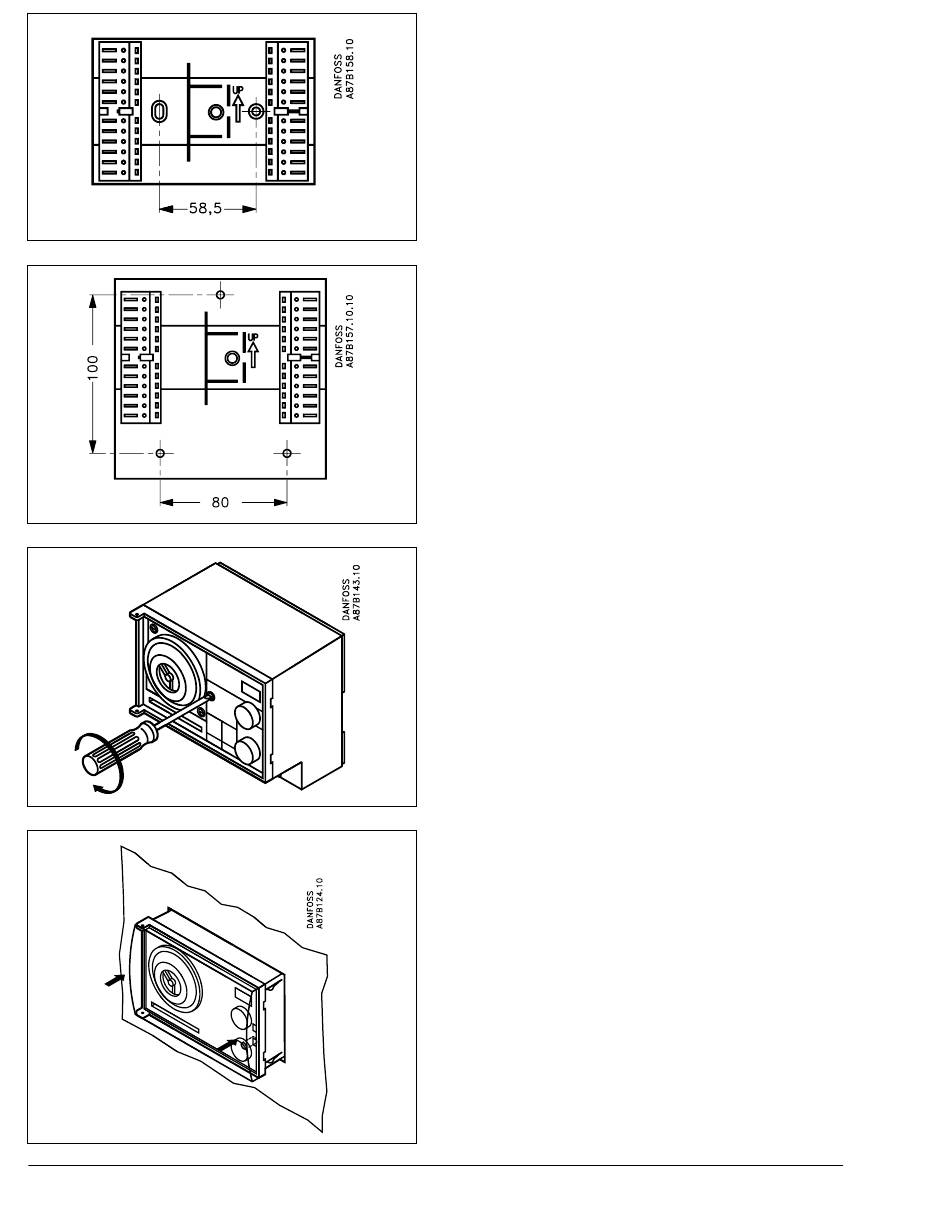

Wandmontage
Für die Wandmontage des Reglers muß
entweder ein Standardsockel oder ein
Spezialsockel mit dazugehörendem
Wandgehäuse verwendet werden.
Der Sockel ist mit zwei ∅4 mm
Schrauben (Standard-Sockel) bzw. mit
drei ∅4 mm Schrauben (Spezial-Sockel)
auf einer ebenen Fläche zu befestigen.
Der mit UP gekennzeichnete Pfeil muß
nach oben zeigen. Danach sind die
elektrischen Verbindungen herzustellen.
(siehe den Abschnitt über "Elektrische
Anschlüsse".
Den Regler in den Sockel stecken (beim
Spezial-Sockel zuerst das
Wandgehäuse anbringen) und mit der
Schraube, die sich unter der
Abdeckplatte befindet, befestigen.
Tafeleinbau
Der Regler kann in einem Tafelausschnitt
mit den Maßen von
92 × 138 mm (max. Blechstärke 3 mm)
eingebaut werden. Der Regler wird mit 4
Sicherungsfedern im Ausschnitt befestigt.
Die Sicherungsfedern werden als
Zubehör geliefert und sind vor dem Ein-
bau einzusetzen. Der Satz besteht aus 4
Federn und 2 Klemmreihen (Bestell-Nr.
087B3076). Die elektrischen
Verbindungen werden an die losen
Klemmreihen angeschlossen, die danach
auf das Gerät geschoben werden. Die
Klemmreihen sind kodiert, so daß sie
nicht vertauscht werden können.
Montage auf DIN-Schiene
Der Regler kann auf eine 35 mm DIN-
Schiene montiert werden. Der Sockel
wird von einer Feder auf der Schiene
gehalten, die als Zubehör geliefert wird
(Bestell-Nr. 087B3073). Vor der Montage
ist die Feder unter den Sockel zu
montieren.
