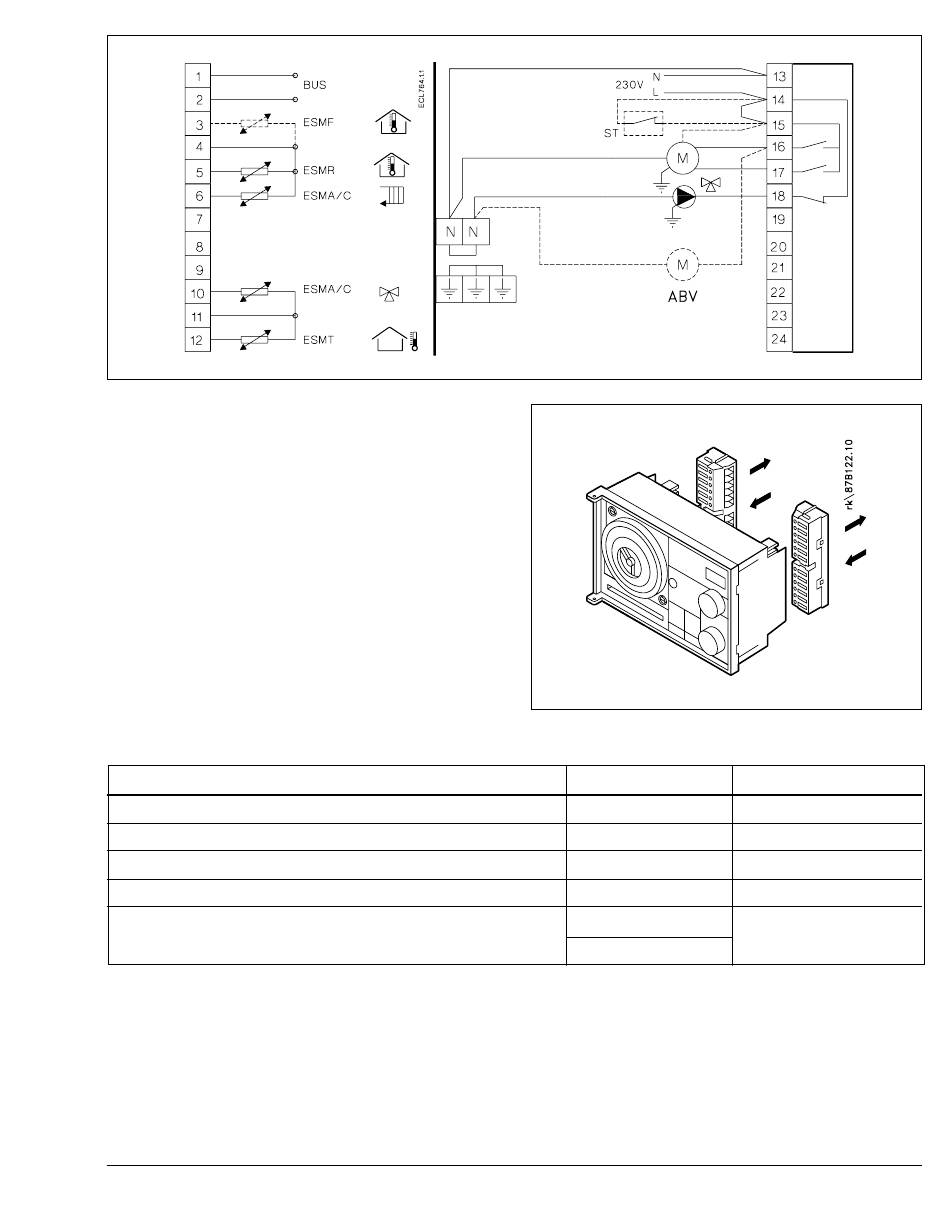

Elektrisches Diagramm
Klemmreihen
Klemmreihen mit Schraubenanschluß
verdrahten den Regler.
An jede Klemme kann bis zu
3 × 1,5 mm
2
angeschlossen werden.
Die Klemmreihen sind codiert damit die
Netzspannungseite nicht mit die
Niederspannungseite verwechselt
werden kann.
Anschlüsse mit 230 V (Klemme 13 - 24)
Phase (L)
Null (N)
Umwälzpumpe
Thermischer Stellantrieb* (nur ECL 3310)
Reversierbarer Stellantrieb* AMB 100/200, AMV 100
Bitte beachten Sie: Bei Montage des
Sicherheitsthermostaten ST muß die
Brücke zwischen Klemme 14 und 15
demontiert werden.
Leitungsquerschnitt: 0.75 - 1,5 mm
max. Länge: 50 Meter
BC-HM
*Die Regelsignale der beiden
Stellantriebe sind verschieden. Der
Stellantriebstyp wird mit Schalter 5
gewählt, siehe Installateureinstellungen.
2
VI.74.H5.03 © Danfoss 2/98
Klemme
14
13
18
8 (2) A 230 V ~
16
10 VA 230 V ~
schließen 16
5 VA 230 V ~
öffnen 17
Belastung
-
-
3
