f) Einstellung der
Heizkennlinienneigung
Die Heizkennlinienneigung kann im
Bereich 0,2 - 3,4 eingestellt werden. Die
Heizkennlinie wurde ab Werk auf 1,8
eingestellt.
Wenn bei einer Außentemperatur von
unter +5 °C keine befriedigende
Raumtemperatur erreicht werden kann,
ist die Heizkennlinienneigung durch
Drehen des Potentiometers zu
vergrößern. Bei Außentemperaturen über
+5 °C wird die Heizkennlinie
parallelverschoben (siehe b Seite 5).
6

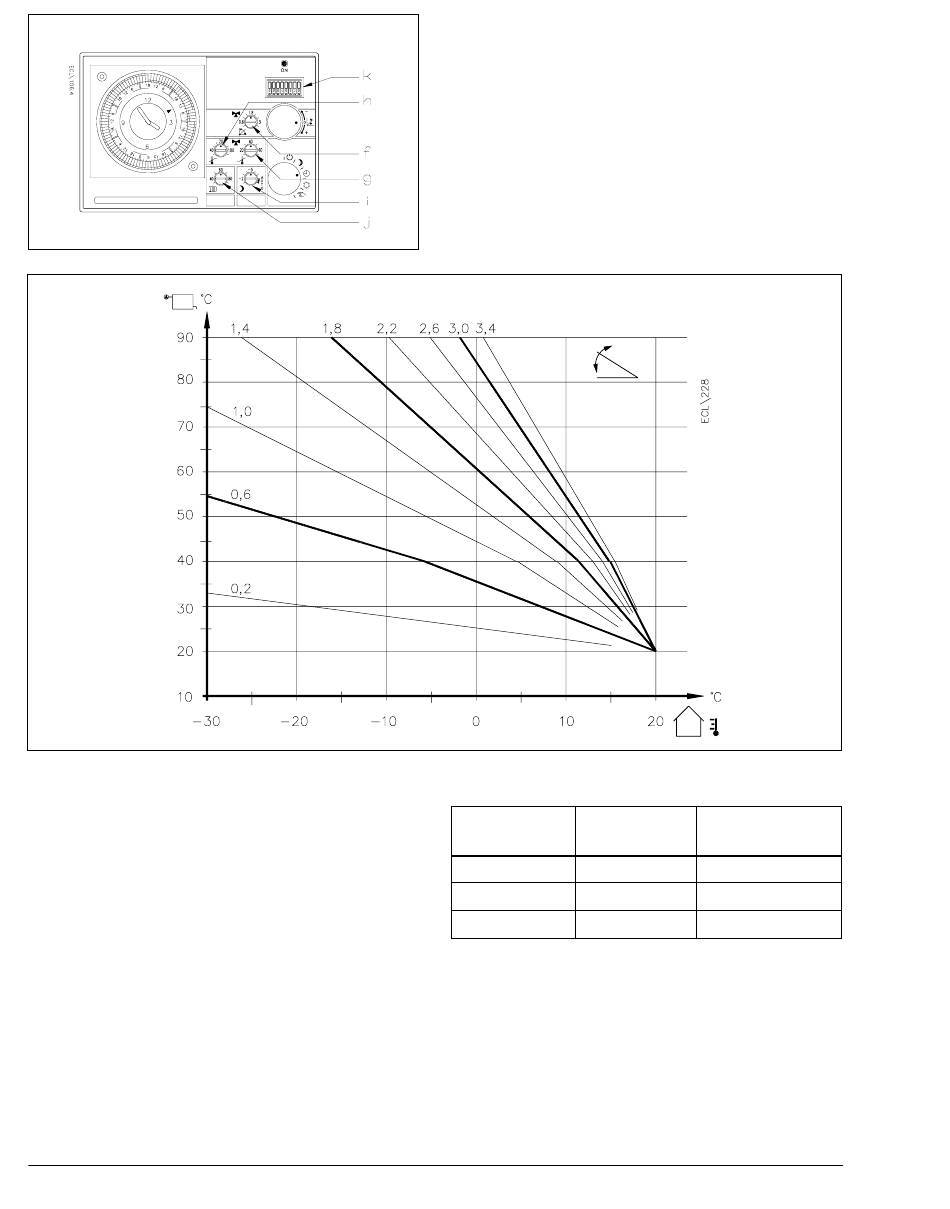

Installateureinstellungen -
Potentiometer
f) Heizkennlinienneigung im Heizkreis
g) Min. Vorlauftemperatur
h) Max. Vorlauftemperatur
i) Niveau des reduzierten Betriebs
j) Rücklauftemperaturbegrenzer
k) Minischalter
Heizkennlinieneinstellung - Beispiel
Außen-
temperatur*
–25 °C
–15 °C
–10 °C
* Bemessene Außentemperatur. Normalerweise
wird die in der Heizsaison niedrigste Außen-
temperatur gebraucht
VI.74.H5.03 © Danfoss 2/98
Heizkörper
Fußboden-
(80 °C)
heizung (55 °C)
1,2
0,7
1,6
0,9
1,8
1,0
BC-HM
