4.10.6 Fußplatte an elektrisch betätigter Beinstütze
Sie können den Winkel und die Höhe der Fußplatten an einer elektrisch
betriebenen Beinstütze einstellen. Der Winkel wird in gleicher Weise wie bei
einer manuellen Beinstütze eingestellt. Siehe wie nachstehend angegeben.
Stellen Sie sicher, dass das äußere Profil den Antriebsarm nicht berührt bzw.
an diesem nicht anschlägt. Ist dies der Fall, so ist der Gewebegurt
einzustellen, während sich die Beinstütze in der höchsten vertikalen Position
befindet.

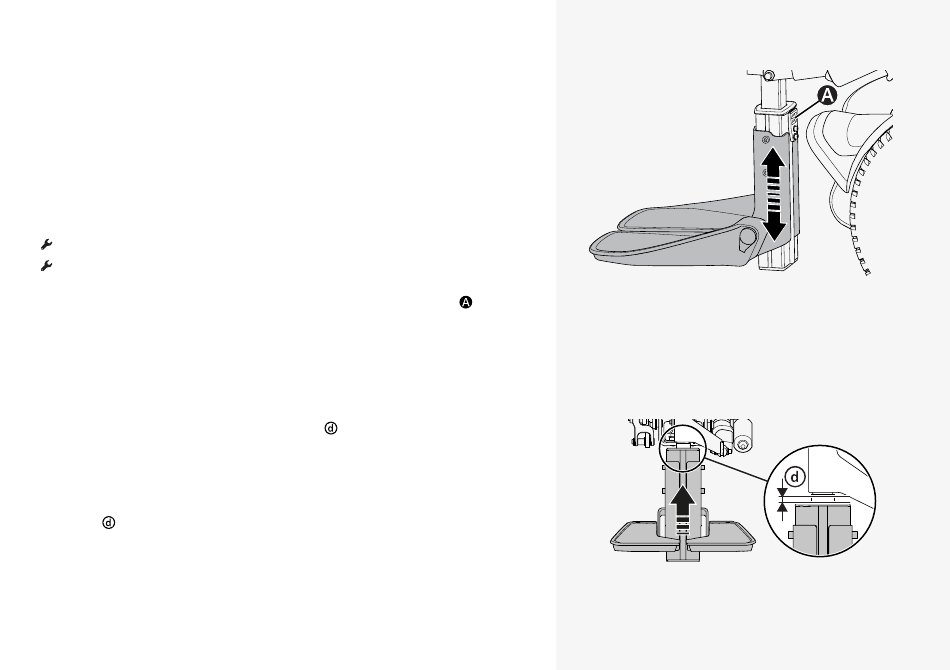

So stellen Sie die Höhe der Fußplatten ein.
Drehmomentschlüssel
Innensechskantschlüssel 3 mm
1. Die beiden Schrauben, welche die Halterung des Gewebegurts
Position halten, lösen.
2. Gewebegurt an der Rückseite der Beinstütze lösen.
3. Beinstütze in die höchste vertikale Position bewegen.
4. Das äußere Profil, auf dem die Fußplatten montiert sind, nach oben
schieben.
5. Gewebegurt so einstellen, dass der Spalt
und dem Aktorarm 2–10 mm ( 0,1"–0,4") beträgt.
6. Gewebegurt straffen.
7. Beinstütze in die waagerechte Position und zurück in die senkrechte
Position bewegen.
8. Spalt prüfen.
9. Schrauben auf 2,9 Nm (2,1 lb. ft.) anziehen.
10. Sicherstellen, dass die Fußplatten gesichert sind.
50 - Verwendung des Rollstuhls
