Inhaltszusammenfassung für Permobil M1
- Seite 1 Bedienungsanleitung Deutsch...
- Seite 2 Willkommen in der Permobil-Familie Wir hoffen, dass Sie mit Ihrem neuen Elektrorollstuhl zufrieden Permobil GmbH sind. Der Gründer von Permobil Dr. Per Uddén wollte, dass alle Am Brüll 17 Menschen die Möglichkeit haben, ihre Behinderung so weit wie D-40878 Ratingen möglich durch Technologien, die wir in unserem Alltag...
- Seite 3 Einführung 4.10.1 Kopfstütze mit Gelenkbefestigung 4.10.2 Rückenlehne Überblick 4.10.3 Armlehnen 4.10.4 Manuelle Beinstütze Rollstuhlspezifikation 4.10.5 Schwenkbare Beinstütze Werkzeugtasche 4.10.6 Fußplatte an elektrisch betätigter Allgemeines Steuerpult Beinstütze Licht und Reflektoren 4.10.7 Fußplatte an manueller Beinstütze KBA-Reflektoren 4.10.8 Fußplatte auf einer schwenkbaren Räder Beinstütze 4.10.9...
- Seite 4 Benutzerhandbücher für Ihr spezielles Zubehör lesen und verstehen, bevor Sie Ihren Rollstuhl verwenden. Dieses Benutzerhandbuch und weitere Informationen zu unseren Produkten finden Sie unter www.permobil.com. Oder fragen Sie telefonisch an. Ihr Elektrorollstuhl ist ein komplexes Medizinprodukt, das Ihnen von Ihrem Arzt verschrieben und so konfiguriert wurde, dass er Ihre Anforderungen erfüllt.

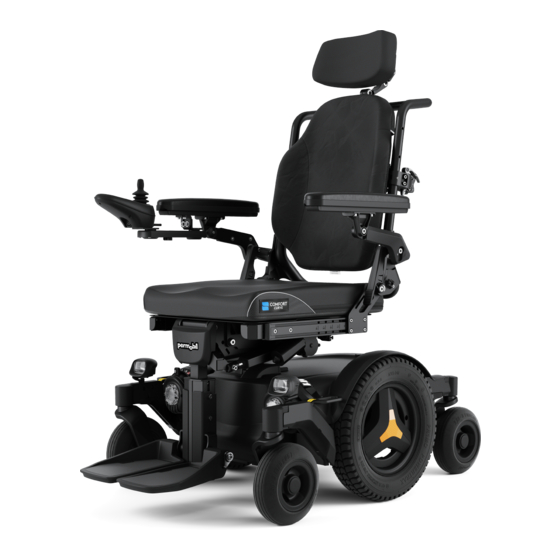

- Seite 5 In diesem Kapitel erhalten Sie einen Überblick über Ihren Rollstuhl. Die Teile auf dem Übersichtsbild werden im Handbuch ausführlicher beschrieben. Der M1 ist ein Elektrorollstuhl mit Mittelradantrieb für den Innen- und Außengebrauch.Er ist für Personen bestimmt, die auf eine sitzende Position beschränkt sind.
- Seite 6 Rollstuhlspezifikation Produktname: Rollstuhlklasse: Höhe, Breite und Länge Höhe: 980−1500 mm (38,5"−59") Breite: 610−800 mm (24"−31,5") Länge: 1090−1280 mm (43"−50,5") Kleinste Transportgröße Höhe: 620−670 mm (24,5"−26,5") Breite: 610−800 mm (24"−31,5") Länge: 820 mm (32") Gewichtsspezifikation Rollstuhl mit Akkus: 143 kg (315 lb) Max.
- Seite 7 Werkzeugtasche Der Rollstuhl wird mit einer Werkzeugtasche für Wartungen und Einstellungen geliefert. Diese enthält folgende Werkzeuge: Schraubenschlüssel allgemeine Wartung 11 mm 13 mm Innensechskantschlüssel allgemeine Wartung und Sitzeinstellung 2 – 6 mm Steckschlüssel allgemeine Wartung 15 mm Überblick - 7...
- Seite 8 Allgemeines Steuerpult Joystick Beispiel für Tastenfunktionen A. Ein/Aus B. Hupe C. Höchstgeschwindigkeit verringern D. Höchstgeschwindigkeit erhöhen Weitere Informationen finden Sie im Handbuch Ihres Steuerpults: https://documentation.permobil.com/ manuals/control_panels/ 8 - Überblick...
- Seite 9 Licht und Reflektoren Der Elektrorollstuhl verfügt vorn, hinten und an den Seiten über Reflektoren. Frontleuchten, Rückleuchten und Blinker sind gemäß StVZO. Vordere Reflektoren Hintere Reflektoren Seitliche Reflektoren Überblick - 9...
- Seite 10 KBA-Reflektoren Der Rollstuhl verfügt vorn, hinten und an den Seiten über zusätzliche Reflektoren. Vordere, hintere und seitliche Reflektoren Hintere Reflektoren 10 - Überblick...
- Seite 11 Räder Die Antriebsräder des Rollstuhls sind mit Luftreifen oder pannensicheren (schaumstoffgefüllten) Reifen versehen. Die Lenkrollen haben massive Polyurethanreifen. Luftreifen Pannensichere (schaumstoffgefüllte) Reifen Aufpumpen der Luftreifen. Siehe Seite 63. Überblick - 11...
- Seite 12 Zurrpunkte Der Rollstuhl ist mit vier Zurrpunkten für den Transport ausgestattet . Zwei vorne ( ) und zwei hinten ( ). Transport in einem Fahrzeug. Siehe Seite 31. 12 - Überblick...
- Seite 13 Typenschild Das Typenschild befindet sich am Fahrgestell des Rollstuhls unten links ( ). Ein weiteres Typenschild befindet sich an der Sitzkantelung ( ). Möglicherweise müssen Sie den Sitz neigen, um das Seriennummernschild zu erkennen. Die Angaben auf dem Typenschild werden beschrieben auf Seite 22.
- Seite 14 Typenschild mit KBA-Nummer Das Typenschild mit KBA-Nummer befindet sich an der oberen Abdeckung, rechts am Fahrgestell . Um es sehen zu können, muss der Sitz möglicherweise angehoben werden. Auf der Rückseite des Batteriekastens befindet sich ein zusätzliches Typenschild mit KBA-Nummer. Sie müssen die hintere Abdeckung des Fahrgestells entfernen, damit sie sichtbar ist A.
- Seite 15 2.10 Zubehör Das Zubehör für Permobil-Produkte unterliegt einer kontinuierlichen Entwicklung. Kontaktieren Sie einen Permobil-Händler in Ihrer Nähe, um weitere Informationen über für Ihr Produkt erhältliches Zubehör zu erhalten. Verwenden Sie nur von Permobil zugelassene Ersatz- und Zubehörteile. Überblick - 15...
- Seite 16 2.11 Ersatzteile Bestellen Sie Ersatzteile nur von einem zugelassenen Händler oder einem zugelassenen Permobil-Servicecenter. Schrauben und Bolzen sind ebenfalls bei zugelassenen Händlern verfügbar. Verwenden Sie nur von Permobil zugelassene Ersatzteile. 16 - Überblick...
- Seite 17 2.12 Benutzerhandbuch Haupttextbereich Hauptabbildungsbereich Text bezieht sich auf Abbildung rechts Werkzeugliste Anweisungsschritte Warnzeichen Kapitel- und Seitennummer Überblick - 17...
- Seite 18 Zeigt wichtige Informationen an. verwendet werden. Dieses Kapitel enthält wichtige Informationen zur sicheren Verwendung Ihres Rollstuhls. Warnzeichen Permobil übernimmt keine Haftung für Sach- oder Personenschäden, die auf die Nichtbefolgung der Warnhinweise und Anweisungen in diesem Handbuch oder auf mangelndes WARNUNG! Warnhinweise und Urteilsvermögen zurückzuführen sind.
- Seite 19 WARNUNG! Zurrpunkte und WARNUNG! Immer Positionierungshilfen Befestigungssysteme ordnungsgemäß verwenden verwenden Verwenden Sie stets sicher befestigte Positionierungshilfen, einschließlich Ihres Positionierungsgurts. Anderenfalls können Stellen Sie sicher, dass Sie die Zurrpunkte und Befestigungssy- Sie verletzt werden. steme ordnungsgemäß verwenden. Eine unsachgemäße Verwendung kann zu Verletzungen oder zum Tod führen. WARNUNG! Rollstuhl nicht überlasten WARNUNG! Auf Ziehen Sie mit dem Rollstuhl keine Objekte.
- Seite 20 Gelände oder ohne Begleitperson verwenden, können Sie verletzt werden oder Sachschäden verursachen. Sie müssen Permobil so bald wie möglich informieren, wenn der Rollstuhl oder das Zubehör beim Transport, beim Fahren oder WARNUNG! Maximales Benutzergewicht durch andere Ursachen beschädigt wurde, und die Verwendung sofort einstellen.
- Seite 21 Ereignisse wie diese können zu beträchtlichen, äußerlich nicht erkennbaren Schäden führen. Wenden Sie sich an Ihren Gebrauchte Akkus müssen ordnungsgemäß entsprechend den Serviceanbieter oder Permobil. Schäden, die auf solche Vorfälle örtlichen Recyclingvorschriften entsorgt werden. zurückzuführen sind, liegen außerhalb der Garantiegrenzen des Herstellers.
- Seite 22 Entfernen Sie keine Aufkleber vom Rollstuhl. Ist XXXXXXXXXXXX XX kg / XX lb ein Aufkleber nicht mehr erkennbar oder abgelöst, bestellen Sie Model: XXXXXX Name and bei Permobil Ersatz. Model version: XXXXXX address of the XXXXXX: XXXXXX manufacturer HVIN:...
- Seite 23 Quetschgefahr Dieser Aufkleber weist auf eine Quetschgefahr hin. Wenn Sie diesen Aufkleber sehen, achten Sie besonders darauf, sich selbst oder Gegenstände nicht einzuklemmen. Hauptschalter Dieser Aufkleber zeigt die Ein- und Ausschaltpositionen für den Hauptschalter. Lesen Sie weiter auf Seite 37. Freilaufmodus Das Bild links neben den Pfeilen zeigt an, dass sich der Rollstuhl nicht im Freilaufmodus befindet.
- Seite 24 Fahren mit dem Rollstuhl Sie müssen Ihren Rollstuhl immer vorsichtig und defensiv fahren. Ihr Rollstuhl ist ein komplexes medizinisches Gerät, kein Auto. Die Rollstühle von Permobil sind individuell auf den Benutzer zugeschnitten und mit einer von zahlreichen verschiedenen Möglichkeiten ausgestattet, ihn zu fahren. Die häufigste Option ist nachfolgend beschrieben, aber Ihr Rollstuhl entspricht möglicherweise nicht dieser Verfahrensweise, je nach Individualisierung.
- Seite 25 Weitere Informationen zur Steuerung Ihres Rollstuhls finden Sie in allen anderen Dokumentationen, die Sie mit Ihrem Rollstuhl erhalten haben, oder wenden Sie sich an Ihren Permobil-Händler. Schalten Sie die Stromversorgung aus, bevor Sie in den Rollstuhl ein- oder aussteigen oder die Armlehne anheben. Verwenden Sie den Joystick nicht als Stütze, um sich in den Rollstuhl zu setzen oder aufzustehen.
- Seite 26 Der Rollstuhl verbraucht viel Energie, wenn Sie einen Hügel hinauffahren, Hindernisse überwinden oder auf rauem Untergrund wie Sand fahren. Permobil empfiehlt, es weitestgehend zu vermeiden, über einen langen Zeitraum hinweg unter derartigen Bedingungen zu fahren. Permobil empfiehlt, den Rollstuhl nicht unter extremen Bedingungen wie starkem Regen, Schnee oder übermäßiger Hitze oder Kälte zu verwenden.
- Seite 27 • wenn Sie auf weichem oder unebenem Untergrund wie Gras, Kies, Sand, Eis oder Schnee fahren, • beim Wechsel von Bereichen mit hoher Haftung (z. B. Bürgersteig) zu Bereichen mit niedriger Haftung (z. B. Gras) • wenn Sie sich in schmalen oder engen Räumen und Bereichen befinden, •...
- Seite 28 Die Rollstühle von Permobil sind individuell auf den Benutzer zugeschnitten und mit einer von zahlreichen verschiedenen Möglichkeiten ausgestattet, die Sitzfunktionen einzurichten. Weitere Informationen zur Steuerung Ihres Rollstuhls finden Sie in allen anderen Dokumentationen, die Sie mit Ihrem Rollstuhl erhalten haben, oder wenden Sie sich an Ihren Permobil-Händler.
- Seite 29 4.2.1 Sitzkantelung (Sitzneigung) Die Sitzneigung neigt den gesamten Sitz von der Kopfstütze zur Beinstütze. Wenn der Sitz geneigt ist, kann die Höchstgeschwindigkeit des Rollstuhls automatisch reduziert oder die Fähigkeit zum Fahren des Rollstuhls kann vollständig eingeschränkt werden. Die reduzierte Höchstgeschwindigkeit kann auf dem Display des Steuerpults mit einer Schildkröte und einem gelben Licht auf dem Schaltkasten angezeigt werden.
- Seite 30 Wenn die Akkus vollständig entladen sind, laden Sie sie sofort auf. Verwenden Sie nur ein Permobil-Ladegerät, das für die Verwendung mit Ihrem Rollstuhl vorgesehen ist.Laden Sie die Akkus in einem gut belüfteten, trockenen Raum auf. Setzen Sie Ihre Akkus oder Teile Ihres Rollstuhls niemals einer offenen Flamme aus.
- Seite 31 Freilaufmodus Der Rollstuhl ist mit zwei Freilaufhebeln ausgestattet. Wenn die Freilaufhebel gelöst sind, sind die Bremsen des Rollstuhls nicht mit dem Motor verbunden. Im Freilaufmodus kann der Rollstuhl manuell bewegt werden, aber nicht elektronisch gesteuert werden. Wenn sich der Rollstuhl im Freilaufmodus befindet, darf es nicht möglich sein, den Rollstuhl elektrisch zu fahren.
- Seite 32 4.5.1 Sichern des Rollstuhls in einem Fahrzeug In diesem Kapitel wird beschrieben, wie Sie den Rollstuhl in einem Fahrzeug befestigen. Sie müssen den Rollstuhl entweder an seinen Zurrpunkten befestigen oder ein Rollstuhlrückhaltesystem verwenden, das der Norm ISO 10542–1:2012 entspricht. Dies ist eine internationale Norm, die Rollstuhlsicherungen und Insassenrückhaltesysteme regelt.
- Seite 33 Nachdem Sie die Gurte an Ihrem Rollstuhl angebracht haben, befestigen Sie das andere Ende der Gurte gemäß den Anweisungen in Ihrem Fahrzeug. Die Endbefestigung des Gurtes muss der Norm ISO 10542–1:2012 entsprechen. Dies ist eine internationale Norm, die Rollstuhlbefestigungs- und Insassenrückhalte-Systeme regelt.
- Seite 34 4.5.2 Verwendung des Rollstuhls als Sitz in einem Fahrzeug Permobil empfiehlt, wann immer es möglich ist, den Fahrzeugsitz zu nutzen und das Gurtsystem des Fahrzeugs zu verwenden. Der unbesetzte Rollstuhl sollte während der Fahrt im Laderaum untergebracht oder im Fahrzeug gesichert werden.
- Seite 35 Der Schultergurt sollte mittig über der Schulter getragen werden.Die Beckengurte sollten in Kontakt mit und tief über das Becken und im bevorzugten Bereich von 30° bis 75° getragen werden.Ein steilerer Beckengurtwinkel zwischen 45° und 75° zur Horizontalen wird bevorzugt. Stellen Sie sicher, dass der Rollstuhl nicht angehoben oder geneigt ist. Der Rollstuhl muss sich in der im Bild gezeigten Position befinden.
- Seite 36 4.6.3 Rollstuhlschäden verhindern Im Flugzeug wird der Rollstuhl stets mit anderen Gegenständen auf engem Raum transportiert. Daher sind vorbeugende Maßnahmen zu ergreifen, um Transportschäden am Rollstuhl zu minimieren. Decken Sie das Steuerpult und andere empfindliche Objekte mit weichen, stoßdämpfenden Materialien (Schaumstoff oder ähnliches) ab. Drücken Sie das Steuerpult an die Rückenlehne.
- Seite 37 LS-Schalter Ihr Rollstuhl verfügt über einen Hauptschalter mit zwei Funktionen. Sie können die Stromversorgung ausschalten, z. B. bevor Sie den Rollstuhl transportieren. Der Hauptschalter schaltet die Stromversorgung auch ab, wenn Probleme mit dem Stromkreislauf auftreten. Wenn der Hauptschalter zum ersten Mal auslöst, können Sie ihn selbst zurücksetzen.
- Seite 38 4.10 Manuelle Einstellungen Der Rollstuhl kann Funktionen haben, die manuell eingestellt werden. Die verfügbaren Funktionen hängen von der am Rollstuhl befindlichen Ausrüstung Wenn Ihr Rollstuhl nicht über die elektrische Hebefunktion verfügt, darf die Sitzhöhe nur von autorisierten Servicepartnern eingestellt werden. 4.10.1 Kopfstütze mit Gelenkbefestigung In diesem Kapitel erfahren Sie, wie Sie Höhe, Tiefe und Winkel der Kopfstütze einstellen.
- Seite 39 So stellen Sie die Höhe und Tiefe der Kopfstütze ein. Innensechskantschlüssel 5 mm Schraube an jedem Gelenk lösen. 2. Winkel der Gelenke nach Bedarf ändern. 3. Schrauben anziehen. So stellen Sie den Winkel der Kopfstütze ein. Innensechskantschlüssel 5 mm Vordere Schraube im oberen Gelenk lösen.
- Seite 40 So entfernen und montieren Sie die Kopfstütze. Griff auf der Rückseite der Rückenlehne lösen. 2. Kopfstütze gerade nach oben heben ( ). Gehen Sie zum Montieren in der umgekehrten Reihenfolge vor. Sie können die Kopfstütze entfernen und montieren, ohne die aktuellen Einstellungen zu beeinträchtigen.
- Seite 41 4.10.2 Rückenlehne In diesem Kapitel erfahren Sie, wie Sie die Rückenlehne umklappen und den Winkel des Rückenlehnenrahmens einstellen.
- Seite 42 4.10.2.1 Umklappen der Rückenlehne Wenn Ihre Rückenlehne über eine manuelle Schnellentriegelung verfügt, dann können Sie die Rückenlehne in wenigen Schritten umklappen. WARNUNG! Auf Quetschgefahr achten So klappen Sie eine Rückenlehne mit manueller Schnellentriegelung nach unten. Das Rückenlehnenpolster, falls notwendig, entfernen. 2.
- Seite 43 4.10.2.2 Rückenlehne hochklappen Wenn Ihre Rückenlehne über eine manuelle Schnellentriegelung verfügt, dann können Sie die Rückenlehne in wenigen Schritten hochklappen. WARNUNG! Auf Quetschgefahr achten So klappen Sie die Rückenlehne mit einer manuellen Schnellentriegelung hoch. Sicherstellen, dass keine Kabel eingeklemmt oder gedehnt werden, und Rückenlehne nach oben klappen ( ).
- Seite 44 4. Sicherstellen, dass der Sicherungsstift eingerastet ist. Sicherstellen, dass der Verriegelungsmechanismus herausgezogen ist und dass der Sicherungsstift nicht herausgezogen werden kann. 5. Die Armlehnen verriegeln. Siehe Seite 47. 44 - Verwendung des Rollstuhls...
- Seite 45 4.10.2.3 Manuelle Rückenlehneneinstellung Sie können die Rückenlehne neigen. Drehmomentschlüssel Inbus-Steckschlüsseleinsatz 5 mm Rückenlehne so halten, dass sie nicht nach vorne fällt. 2. Schrauben lösen. 3. Die Rückenlehne auf den gewünschten Winkel ( ) einstellen. 4. Die Schrauben mit 9,8 Nm (7,2 lb-ft) anziehen. 5.
- Seite 46 4.10.3 Armlehnen In diesem Kapitel erfahren Sie, wie Sie die Höhe und den Winkel der Armlehne einstellen, wie Sie die Armlehnenauflage einstellen und wie Sie die Armlehne hochklappen. 4.10.3.1 Höhe Sie können die Höhe der Armlehne einstellen. Drehmomentschlüssel Innensechskantschlüssel 6 mm Schraube lösen.
- Seite 47 4.10.3.3 Armlehnenauflage Sie können die Armlehnenauflage einstellen. Drehmomentschlüssel Innensechskantschlüssel 5 mm Die vier Schrauben unter der Armlehne lösen. 2. Armlehne in die gewünschte Position schieben. 3. Schrauben mit einem Drehmomentschlüssel auf 9,8 Nm (7,2 lb. ft.) anziehen. 4.10.3.4 Armlehne hochklappen Sie können die Armlehne entriegeln und hochklappen.
- Seite 48 4.10.4 Manuelle Beinstütze In diesem Kapitel erfahren Sie, wie Sie den Winkel der manuellen Beinstütze einstellen. Die Beinstütze kann in einer Reihe von feststehenden Positionen eingestellt und verriegelt werden. Liegt die Sitztiefe bei 510–560 mm (20"–22"), so können Sie den Beinstützenwinkel von 80° ( ) bis 135° einstellen ( ).
- Seite 49 So stellen Sie den Winkel der Beinstütze ein. Drehmomentschlüssel Innensechskantschlüssel 5 mm Schrauben lösen. 2. Beinstütze auf die gewünschte Position einstellen. 3. Schrauben auf 9,8 Nm (7,2 lb. ft.) anziehen. 4. Kontrollieren, ob die Beinstütze ordnungsgemäß arretiert ist. Verwendung des Rollstuhls - 49...
- Seite 50 4.10.6 Fußplatte an elektrisch betätigter Beinstütze Sie können den Winkel und die Höhe der Fußplatten an einer elektrisch betriebenen Beinstütze einstellen. Der Winkel wird in gleicher Weise wie bei einer manuellen Beinstütze eingestellt. Siehe wie nachstehend angegeben. Stellen Sie sicher, dass das äußere Profil den Antriebsarm nicht berührt bzw. an diesem nicht anschlägt.
- Seite 51 4.10.7 Fußplatte an manueller Beinstütze Sie können den Winkel und die Höhe der Fußplatte an einer manuellen Beinstütze einstellen. So stellen Sie den Winkel der Fußplatte ein. Schraubenschlüssel 10 mm Innensechskantschlüssel 5 mm Neigen Sie die Fußplatte nach oben. 2. Sicherungsmutter lösen.
- Seite 52 4.10.8 Fußplatte auf einer schwenkbaren Beinstütze In diesem Kapitel erfahren Sie, wie Sie den Winkel in der Waagerechten, den Winkel in der Senkrechten und die Höhe der Fußplatte an einer schwenkbaren Beinstütze anpassen. Beim Fahren des Rollstuhls müssen Sie die Beinstütze derart positionieren, dass die Schwenkräder beim Schwenken nicht behindert werden.
- Seite 53 So stellen Sie den Winkel der Fußplatte in der Senkrechten ein. Drehmomentschlüssel 10 mm Innensechskantschlüssel 6 mm Schraube lösen. 2. Den Winkel der Fußplatte einstellen. 3. Schraube auf 24 Nm (17,7 lb.ft.) anziehen. So stellen Sie die Höhe der Fußplatte ein. Drehmomentschlüssel Innensechskantschlüssel 3 mm Schrauben...
- Seite 54 Sie können den Abstand zwischen Armlehne und Steuerpult einstellen. Der Winkel des Steuerpults kann ebenfalls eingestellt werden. So stellen Sie den Abstand zwischen Armlehne und Steuerpult ein. Drehmomentschlüssel Innensechskantschlüssel 4 mm Innensechskantschlüssel 5 mm Die vier Schrauben am Steuerpult lösen und das Steuerpult in die gewünschte Position schieben.
- Seite 55 So stellen Sie den Winkel des Steuerpults ein. Die vier Schrauben am Gelenk des Steuerpults und die beiden Schrauben unter dem Steuerpult lösen. 2. Winkel in der gewünschten Position einstellen. 3. Schrauben auf 2,9 Nm (2,1 lb. ft.) anziehen. Verwendung des Rollstuhls - 55...
- Seite 56 4.10.10 Parallelpulthalter Sie können den Abstand zwischen Armlehne und Steuerpult einstellen. Der Winkel des Steuerpults kann ebenfalls eingestellt werden. So stellen Sie den Abstand zwischen Armlehne und Steuerpult ein. Zwischen Armlehne und Steuerpult einen Spalt von mindestens 10 mm (0,4") lassen. Drehmomentschlüssel Innensechskantschlüssel 5 mm Schrauben...
- Seite 57 So stellen Sie den Winkel des Steuerpults ein. Innensechskantschlüssel 4 mm Schieben Sie das Steuerpult in die gewünschte Position. Sie können die Schraube lösen oder festziehen, um den Widerstand anzupassen. Verwendung des Rollstuhls - 57...
- Seite 58 4.10.11 Positionierungsgurt Tragen Sie immer Ihren Positionierungsgurt. Auf jeder Seite des Sitzrahmens befindet sich eine Zubehörschiene, an der Sie beispielsweise einen Positionierungsgurt anbringen können. Schraubenschlüssel 10 mm Positionierungsgurt in die obere Nut der Schiene schrauben. 2. Überprüfen, ob die Gurtschnalle korrekt in der Schnellverriegelung einrastet.
- Seite 59 Ein regelmäßig und gut gewarteter Rollstuhl hält länger und weist weniger Defekte auf. Führen Sie nur im Benutzerhandbuch beschriebene Wartungsarbeiten und kleinere Einstellungen durch. Alle anderen Wartungs-, Service- und Reparaturarbeiten müssen von einem qualifizierten, von Permobil zugelassenen Servicetechniker durchgeführt werden. Wartung - 59...
- Seite 60 Wartungs- und Inspektionspläne Permobil empfiehlt die Einhaltung folgender Wartungs- und Inspektionspläne. Wenden Sie sich für alle servicerelevanten Fragen an Ihren Händler. Wartungs- und Inspektionsplan Täglich Wöchentlich Monatlich Jährlich Ladezustandsanzeige prüfen und Akkus bei Bedarf aufladen. Joystick-Pult und andere Steuerpulte auf Beschädigung prüfen.
- Seite 61 Reinigung Regelmäßige Pflege und Wartung verhindern unnötigen Verschleiß und Beschädigungen an Ihrem Permobil-Produkt. Schalten Sie die Stromversorgung aus, bevor Sie den Rollstuhl reinigen. 5.2.1 Metalloberflächen Durch die hochwertige Pulverbeschichtung wird ein optimaler Korrosionsschutz gewährleistet. Verwenden Sie ein weiches Tuch oder einen Schwamm, warmes Wasser und ein mildes Reinigungsmittel für die normale...
- Seite 62 einem sauberen, trockenen Tuch trocken. Lassen Sie die Oberfläche trocknen. Wiederholen Sie diesen Vorgang bei hartnäckigen Verschmutzungen oder Flecken. Tintenflecken lassen sich evtl. mit Seife und Wasser und anschließender Behandlung mit Isopropylalkohol entfernen. Verwenden Sie keine anderen Reinigungsmethoden als die hier aufgeführten. Andere Reinigungsmethoden können das Vinyl angreifen und schädigen, was zu einem Verlust der Garantie des Rollstuhls führen kann.
- Seite 63 Aufpumpen der Antriebsräder Fahren Sie den Rollstuhl nur mit dem richtigen Reifendruck. Der Reifendruck für die Antriebsräder beträgt 250 kPa (35 psi). Permobil empfiehlt, den Reifendruck wöchentlich und nach signifikanten Temperatur- oder Höhenänderungen zu prüfen. Ein falscher Reifendruck kann dazu führen, dass der Rollstuhl instabil und schwer zu fahren ist.
- Seite 64 Nicht alle Probleme und Ereignisse können im Leitfaden beschrieben werden. Wenden Sie sich im Zweifelsfall stets an Ihren Serviceanbieter oder an den technischen Support von Permobil, um zusätzliche Hilfe zu erhalten. Fehlerbehebung und Reparaturen dürfen nur von qualifizierten Personen mit guten Kenntnissen der Rollstuhlelektronik durchgeführt werden.
- Seite 65 Ereignis Mögliche Ursache Maßnahme Das Akkuladegerät ist angeschlossen. Trennen Sie das Akkuladegerät. Der Rollstuhl befindet sich im Freilaufmodus deaktivieren und Rollstuhl Freilaufmodus. neu starten. Der Rollstuhl ist verriegelt. Rollstuhl entriegeln. Der Rollstuhl lässt sich nicht fahren. Eine Sitzfunktion hat die automatische Sicherstellen, dass Rückenlehne und Antriebssperre ausgelöst.
- Seite 66 • U.S. Food and Drug Administration’s regulation 21 CFR 820 (Vorschrift 21 CFR 820 der U.S. Food and Drug Administration) • EU-Verordnung über Medizinprodukte 2017/745 Meldung von Vorfällen/Störungen Wenn ein schwerwiegender Vorfall eintritt, müssen Sie sich telefonisch oder per E-Mail an eine zuständige Behörde oder Permobil wenden. 66 - Allgemeine Informationen...
- Seite 67 Dokumentation). Konfiguration des Grundprodukts 7.5.1 Lieferung Der M1 ist im Lieferzustand komplett montiert und standardmäßig mit Akkus sowie Ladegerät ausgestattet. Der M1 verfügt standardmäßig über Luftreifen, Vollfederung und einen Beleuchtungssatz (StVZO, nur Deutschland). Das Sitzsystem verfügt über eine manuelle Neigungseinstellung für Rückenlehne und Beinstützen sowie hochklappbare Fußplatten.
- Seite 68 Technische Daten Gewicht des schwersten Teils Rückenlehne 2,7 kg (6 lb) Achsenbreite 1340 mm (53") Min. Wendekreis 1340 mm (53") Erforderliche Breite eines verwinkelten Flures 1210 mm (48") Tiefe der Anfahrtsfläche vor einer Tür 1520 mm (60") Erforderliche Flurbreite für Zugang zu seitlichen Durchgängen 1050 mm (41") Bodenfreiheit 80 mm (3")
- Seite 69 Kontakt zu Ihrer Fertigungsstätte Nashville, USA Timrå, Schweden PU TIM PU NAS Permobil AB Permobil Inc. Per Uddéns väg 20 300 Duke Drive Lebanon, TN 37090 861 36 Timrå Schweden +46 60 59 59 00 +1 800 736 0925 +46 60 57 52 50 +1 800 231 3256 info@permobil.com...
- Seite 70 Kontakt zu Ihrer Niederlassung Deutschland Österreich Permobil AB Permobil GmbH Per Uddéns väg 20 Am Brüll 17 D-40878 Ratingen 861 36 Timrå Schweden Deutschland +46 60 59 59 00 +49 2102 94 34 00 +49 2102 77 04 962 info@permobil.com info@permobil.de...
- Seite 71 Schweiz Luxemburg Permobil AG Permobil Benelux Industriestrasse 4 Am Brüll 17 D-40878 Ratingen CH-6055 Alpnach Dorf Schweiz Deutschland +41 41 672 76 00 +31 45 564 54 80 +41 41 672 76 09 +31 45 564 54 81 CH_Box_Info@permobil.com info@permobil.nl www.permobil.com...
- Seite 73 Adresse und Telefonnummer des Händlers...
- Seite 74 337588 deu-DE www.permobil.com 7 330818 369390...
