Einbaulage
14

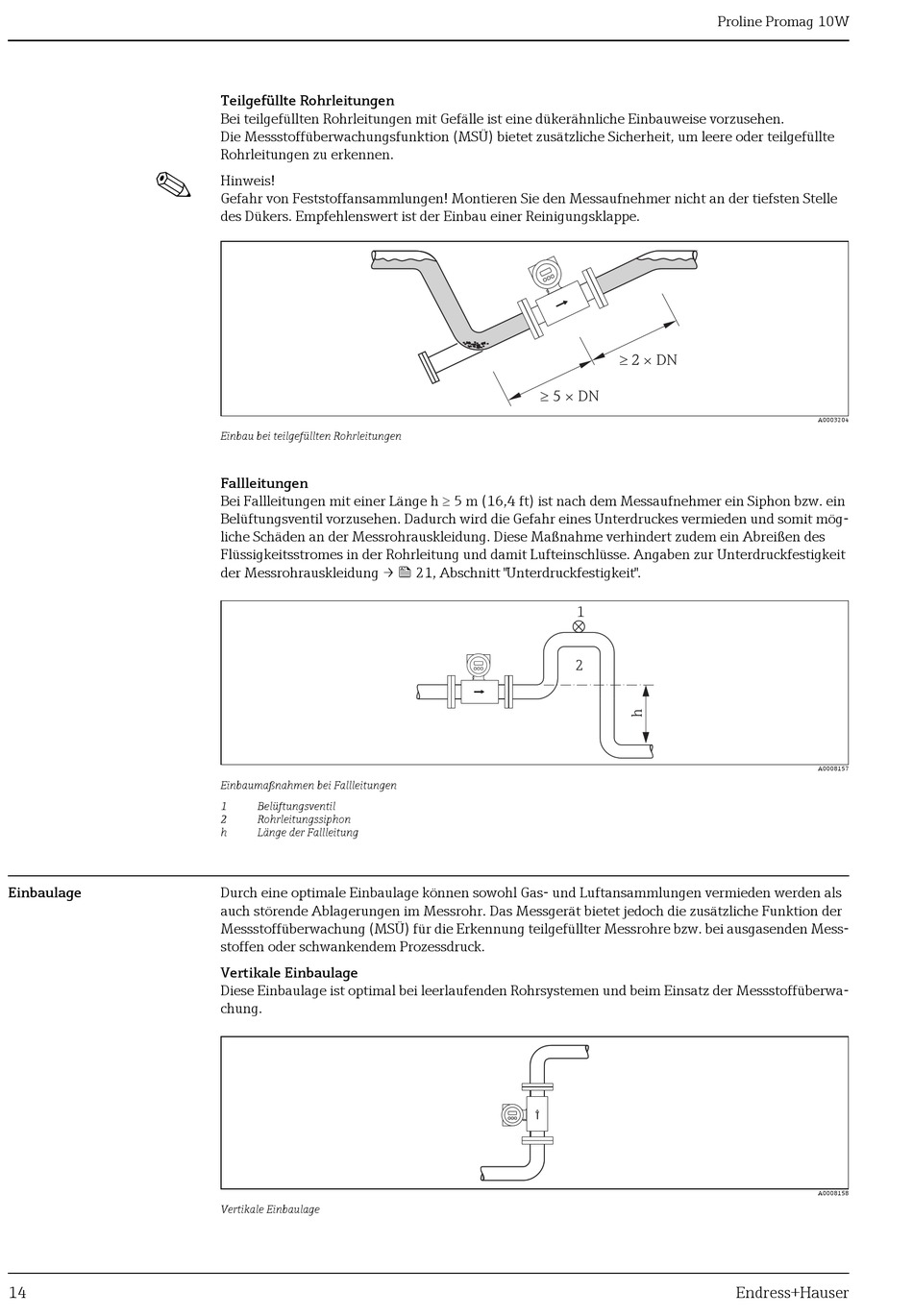

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
Hinweis!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Einbau bei teilgefüllten Rohrleitungen
Fallleitungen
Bei Fallleitungen mit einer Länge h  5 m (16,4 ft) ist nach dem Messaufnehmer ein Siphon bzw. ein
Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mög-
liche Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen des
Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit
der Messrohrauskleidung →  21, Abschnitt "Unterdruckfestigkeit".
Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als
auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der
Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Mess-
stoffen oder schwankendem Prozessdruck.
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwa-
chung.
Vertikale Einbaulage
³ 2 ´ DN
³ 5 ´ DN
1
2
Proline Promag 10W
A0003204
A0008157
A0008158
