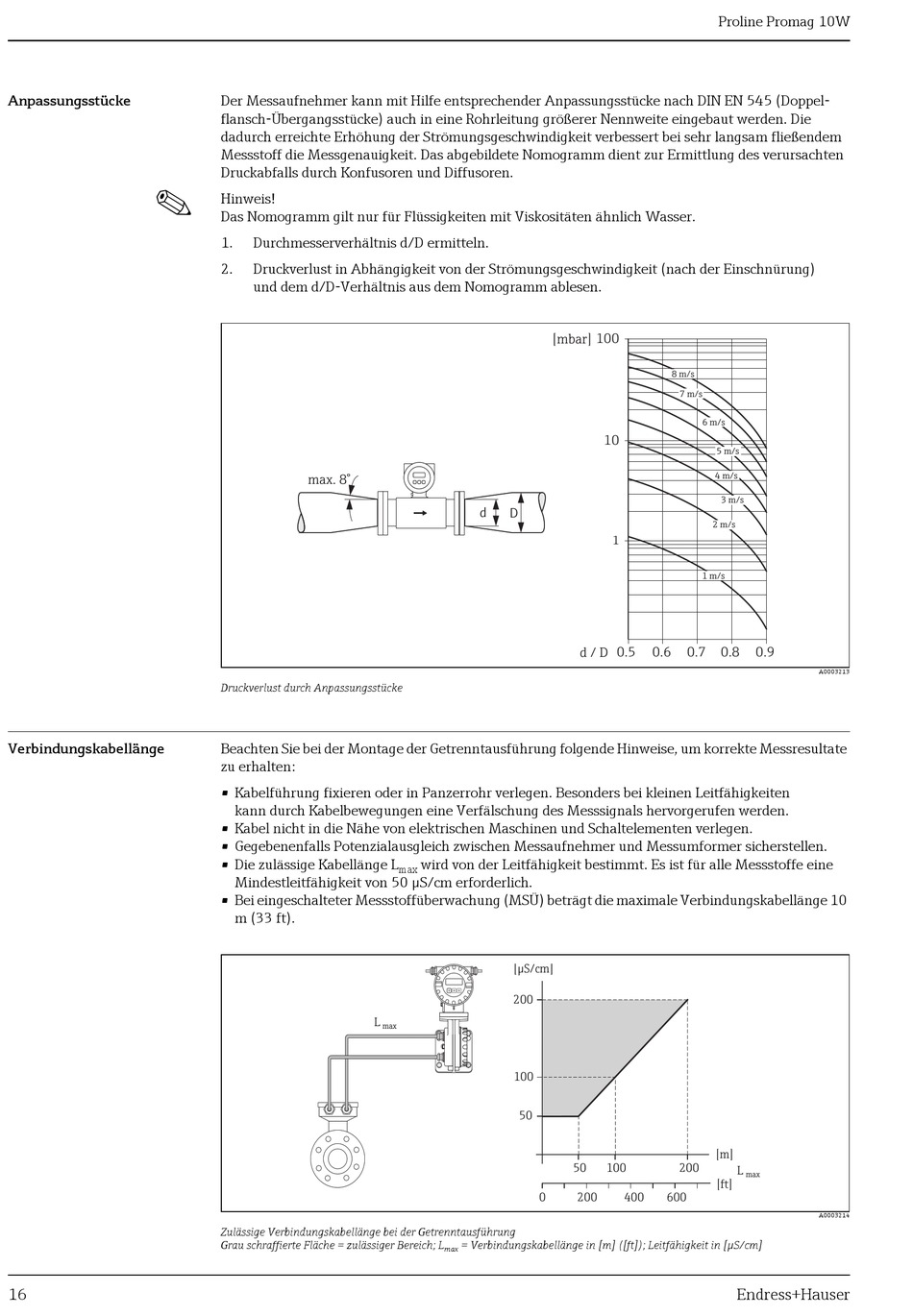

Anpassungsstücke
!
Verbindungskabellänge
16
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten
Druckabfalls durch Konfusoren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Druckverlust durch Anpassungsstücke
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate
zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Leitfähigkeiten
kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Kabellänge L
Mindestleitfähigkeit von 50 μS/cm erforderlich.
• Bei eingeschalteter Messstoffüberwachung (MSÜ) beträgt die maximale Verbindungskabellänge 10
m (33 ft).
L
max
Zulässige Verbindungskabellänge bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich; L
[mbar]
d D
wird von der Leitfähigkeit bestimmt. Es ist für alle Messstoffe eine
max
[ S/cm] μ
200
100
50
0
= Verbindungskabellänge in [m] ([ft]); Leitfähigkeit in [μS/cm]
max
Proline Promag 10W
100
8 m/s
7 m/s
6 m/s
10
5 m/s
4 m/s
3 m/s
2 m/s
1
1 m/s
0.5 0.6 0.7 0.8
d / D
[m]
50 100 200
L
[ ] ft
400
200 600
Endress+Hauser
0.9
A0003213
max
A0003214
