Montage

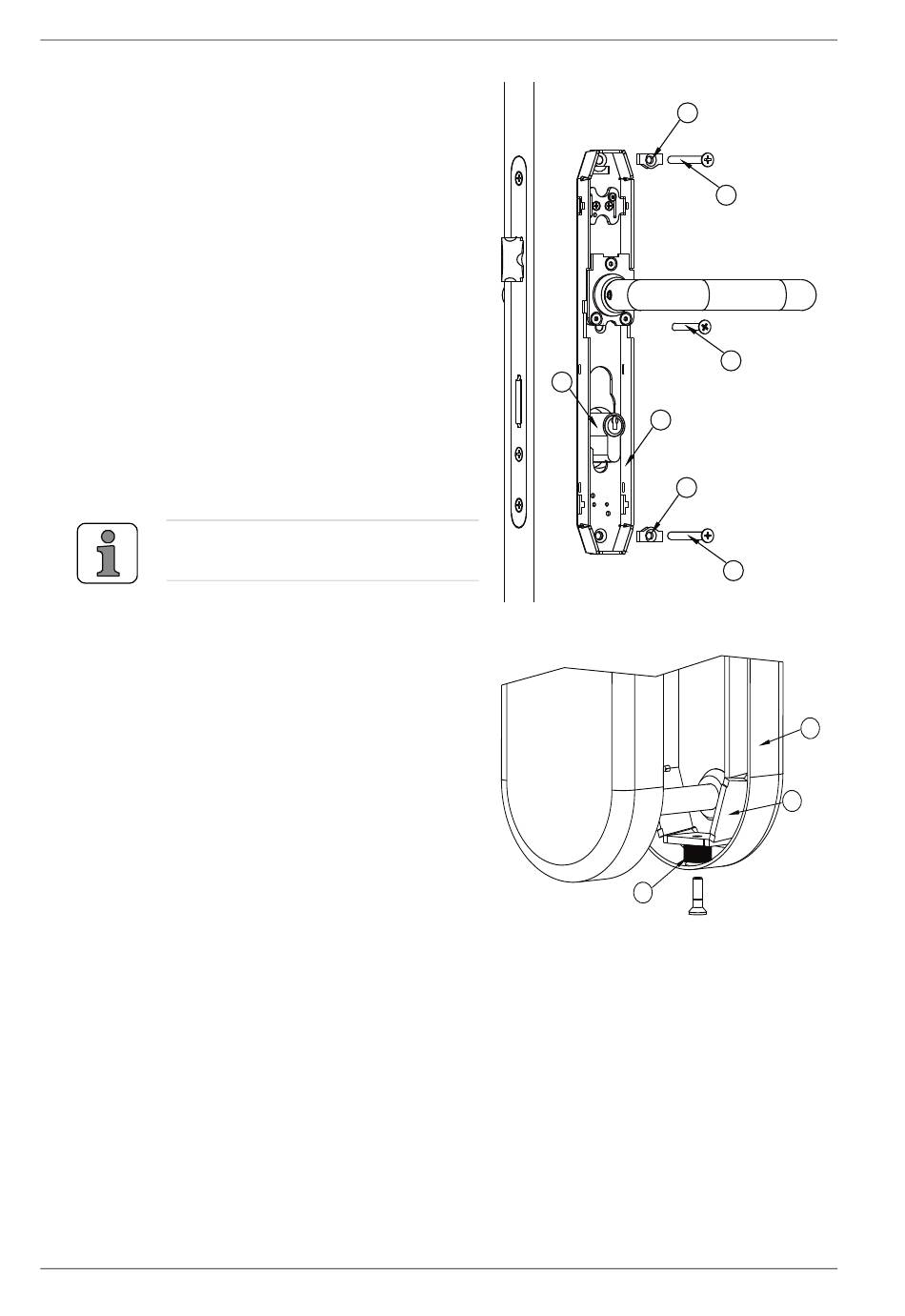

Innenbeschlag montieren
1. Innenbeschlag (12) auf Drück-
2. Innenbeschlag (12) mit den 3
Wichtig: Mindesteinschraubtiefe
der mittleren Schraube 8 mm!
3. Bei der Beschlagsvariante mit
16
erdorn (6 bzw. 7) und Zylinder
(16) aufstecken.
Befestigungsschrauben (15)
mit dem Aussenschild (1) ver-
schrauben (Anzugsdrehmo-
ment 2.5 Nm ±0.5).
Um die Ziehsicherheit zu
gewährleisten, sind bei der
oberen und der unteren Befes-
tigungsschraube die Zieh-
schutzscheiben (9) zu
verwenden.
breitem Schild wird zur besse-
ren Abstützung des Innen-
schildes (5), zwischen dem
Innenbeschlag (12) und dem
Innenschild (5) eine Distanz-
scheibe (22) eingelegt.
k3elc715de-2010-05
Installationsanleitung
9
16
12
9
22
Kaba elolegic/exos c-lever remote
15
15
15
5
12
