Technische Angaben

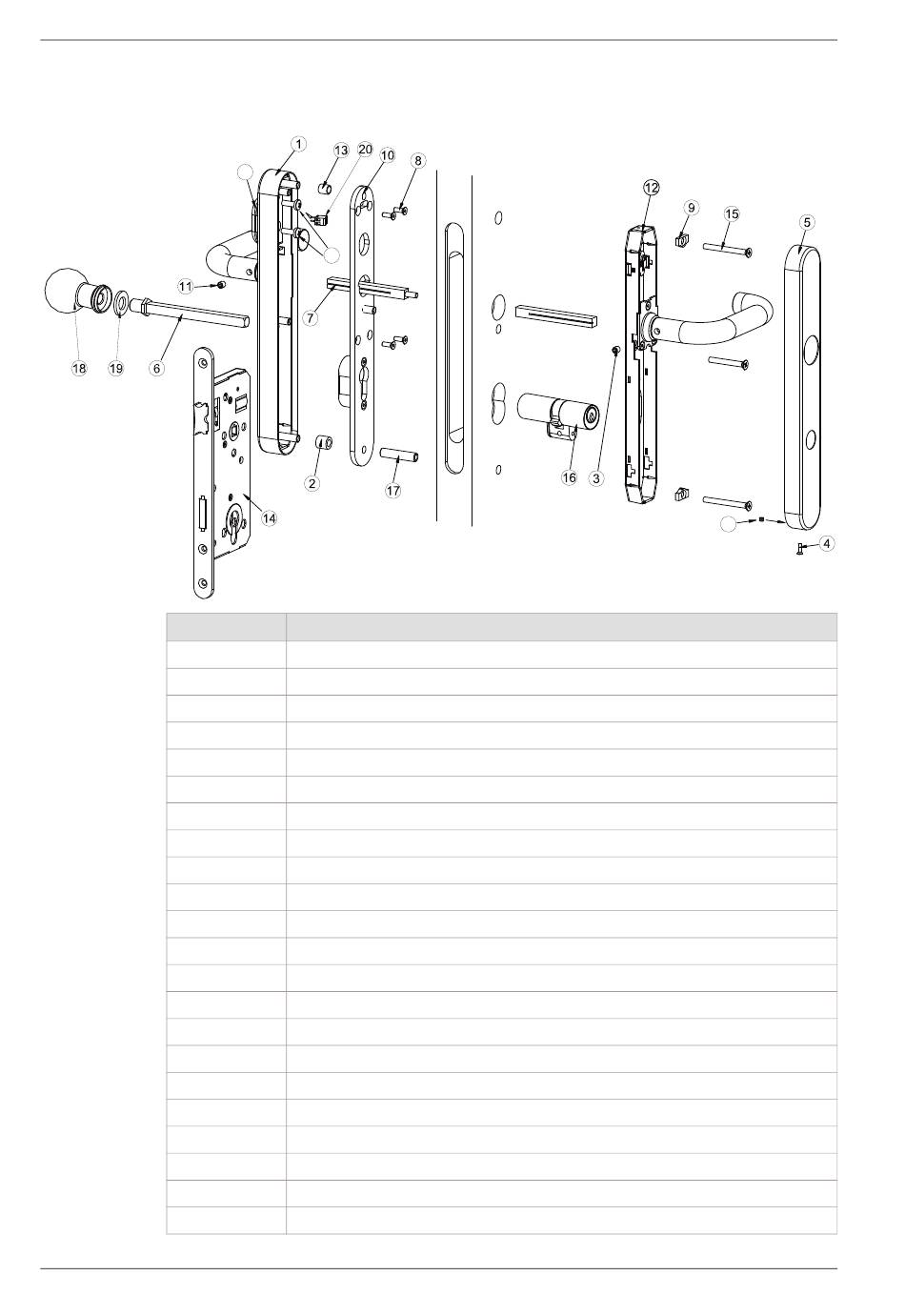

3.3 Teileübersicht
Position
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
18.
19.
20.
21.
22.
23.
8
21
23
Beschreibung
Aussenbeschlag mit Antenne
Distanzhülse 12 x 11.3 mm
Befestigungsschraube für Drückerdorn
M3 Befestigungsschraube für Innenschild
Innenschild
Drückerdorn für Knopf/Drücker
Drückerdorn für Drücker/Drücker (alternativ)
Schrauben für Unterlagsplatte
Ziehschutzscheiben
Unterlagsplatte
Befestigungsschraube für Drückerdorn
Innenbeschlag
Distanzhülse 9 x 9.3 mm
Schloss (nicht enthalten)
Befestigungsschrauben (je nach Türdicke) siehe Tabelle
Schliesszylinder (nicht enthalten)
Knopf
Unterlagsscheibe
Antennenadapter
Remote Antennenplatine
Distanzscheibe Innenschild
Befestigungsschrauben remote Antenne
k3elc715de-2010-05
Installationsanleitung
Kaba elolegic/exos c-lever remote
