Montage
4.3
Beschlag montieren

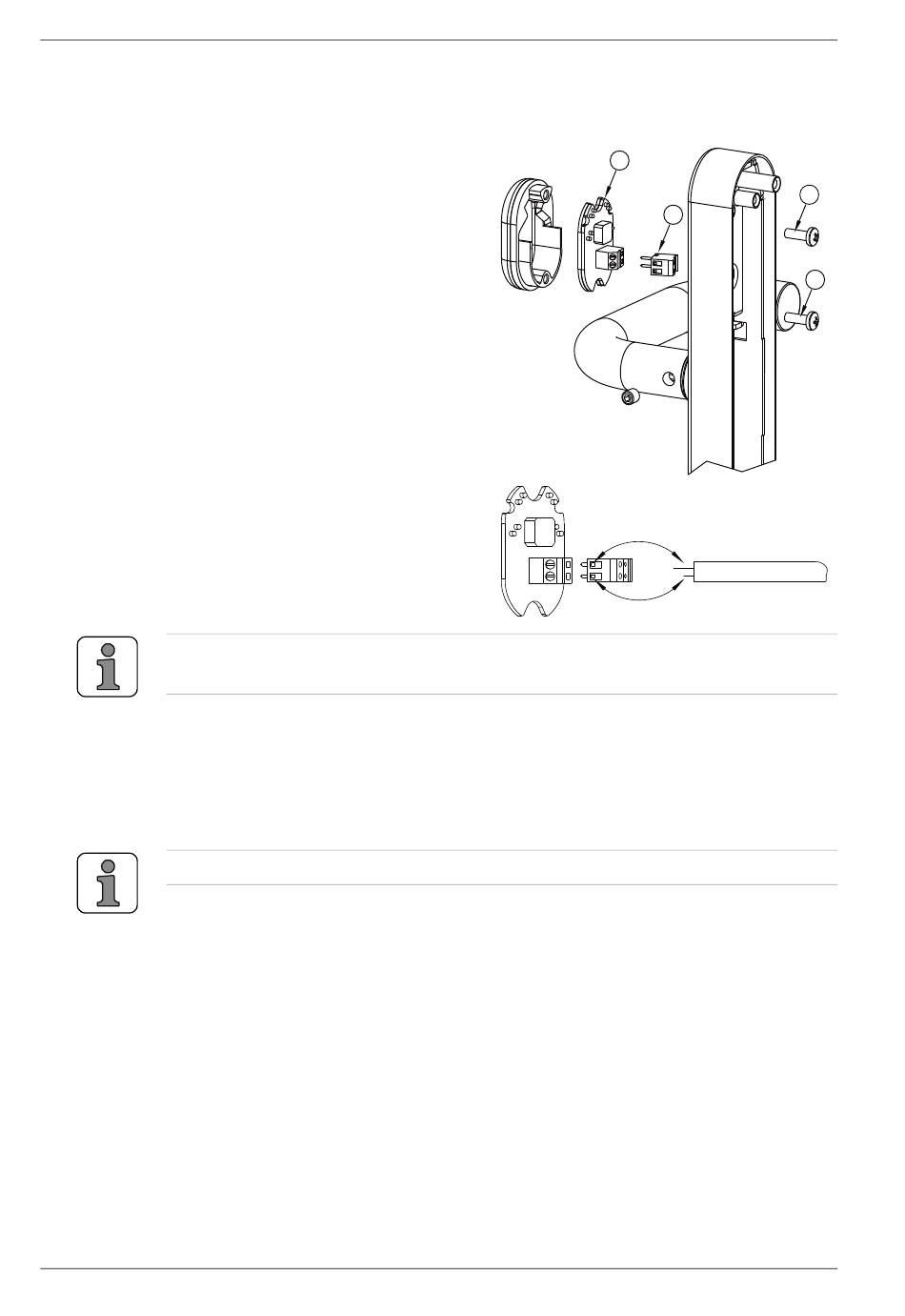

Aussenschild vorbereiten
1. Coax-Kabel durch die obere
2. Coax-Kabel entsprechend der
3. Antennenadapter auf die Pla-
Wichtig: Coax-Kabel unbedingt durch die Unterlagsplatte und den
Leuchtring führen!
4. Remote-Antenne wieder
Wichtig: Coax-Kabel mit einer Länge von mindestens 3 m verwenden!
14
Bohrung (13mm) auf die
Aussenseite der Türe führen
und durch Unterlagsplatte
(10), Aussenschild und
Leuchtring zur Antenne zie-
hen.
Zeichnung an den Antennen-
adapter anschliessen.
tine der Remote-Antenne (21)
aufstecken.
zusammenbauen und mit
Befestigungsschrauben (23)
am Beschlag festschrauben.
k3elc715de-2010-05
Installationsanleitung
21
20
Masse
+
Leiter
Kaba elolegic/exos c-lever remote
23
23
