5.2.2 VORGESTELLTER LEITERAUFSTIEG

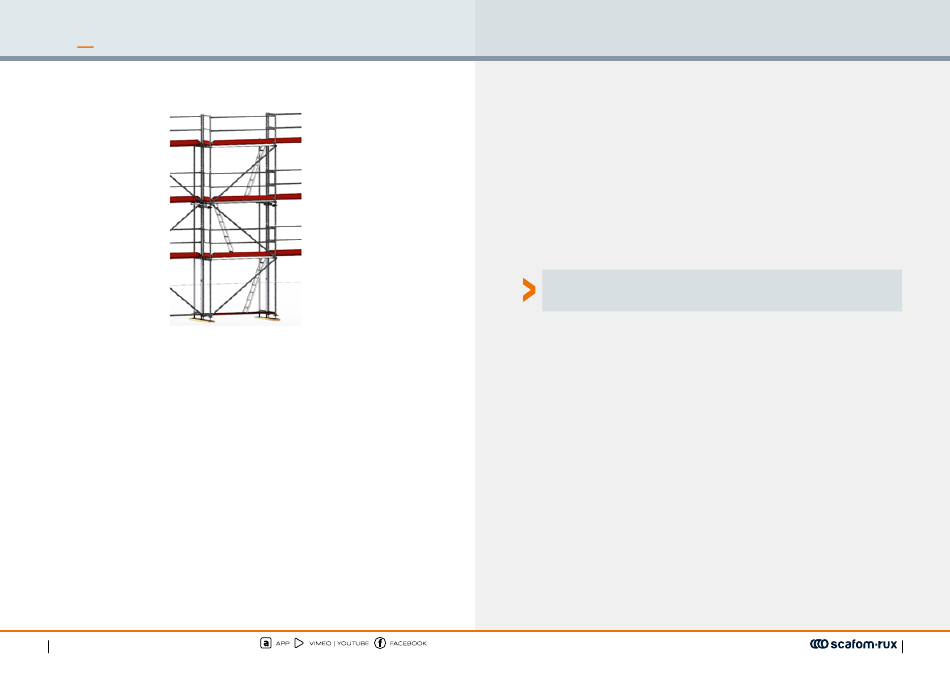

Bild 48: Vorgestellter Leiteraufstieg.
Der Leiteraufstieg ist alle 4 m mittels Gerüstrohren und Kupplungen mit dem Gerüst zu
verbinden. An diesen Stellen ist das Gerüst zu verankern, auch wenn für das Gerüst selbst keine
Verankerungen vorgesehen sind (siehe Abschnitt 9.2 und in Anlage C der Zulassung Z-8.1-185.1
vom 03. Januar 2016).
Aufbau der untersten Lage:
• An den vorgesehenen Aufstellpunkten
- lastverteilenden Unterbau gemäß Abschnitt 4.2.1 verlegen und
- Fußspindeln gemäß Abschnitt 4.2.2 aufstellen.
• Belagtraversen auf die Spindelpaare stecken (siehe Abschnitt 4.2.2).
• Systembelag auf die Belagtraversen legen (siehe Abschnitt 4.2.8).
• Vertikalrahmen auf die Spindelpaare stecken und gegen Umfallen sichern
(siehe Abschnitt 4.2.4).
• Längsriegel zwischen den Belagtraversen einbauen (siehe Abschnitt 4.2.5).
• Vertikaldiagonale einbauen (siehe Abschnitt 4.2.6).
• Leitergangsrahmen auf die Vertikalrahmen legen (siehe Abschnitt 4.2.8).
Stand:
52
04/2020
T +49 (0) 2331 4709-180 · INFO@SCAFOM-RUX.DE
• Leiteraufstieg ausrichten:
- Vertikalrahmen so ausrichten, dass sie senkrecht stehen und die Systembeläge
waagerecht liegen,
- Vertikalrahmen in den Ebenen der Vertikalrahmen des Gerüstes positionieren,
- Abstand vom Gerüst (siehe Bild 48) herstellen.
• Spaltabdeckung zwischen Gerüstbelag und Leitergangsrahmen anbringen.
Aufbau der weiteren Lagen:
• Vertikalrahmen aufstecken (siehe Bild 31) und gegebenenfalls mit Gerüstrohren und
Normalkupplungen mit dem Gerüst verbinden.
• Geländer einbauen (siehe Abschnitt 4.2.5).
• Stirngeländer einbauen (siehe Abschnitt 4.4.5).
• Vertikaldiagonale einbauen (siehe Abschnitt 4.2.6).
• Leitergangsrahmen auf die Vertikalrahmen legen (siehe Abschnitt 4.2.8).
Die Klappen der Leitergangsrahmen sind versetzt anzuordnen. Sie dürfen nur zum
Durchsteigen geöffnet werden und sind unmittelbar danach wieder zu schließen.
Ansonsten sind die Klappen geschlossen zu halten.
• Spaltabdeckung zwischen Gerüstbelag und Leitergangsrahmen anbringen.
• Gegebenenfalls Verankerung des Gerüstes ergänzen.
Oberer Abschluss:
Der obere Abschluss des vorgestellten Leiteraufstiegs wird analog zum oberen Abschluss der
obersten Gerüstlage montiert (siehe Abschnitt 4.5).
