SUPER 65 |
AUFBAU- UND VERWENDUNGSANLEITUNG

4.2.6 VERTIKALDIAGONALE

Auf der Außenseite des Gerüstes ist zwischen den Vertikalrahmen eine Vertikaldiagonale
einzubauen (siehe Bild 13).
An den Enden der Vertikaldiagonalen sind Löcher, die über die Kippstifte der Traverse bzw. des
Vertikalrahmens geschoben werden (siehe Bild 8 und 9). Diagonalen sind einseitig mit einer
Doppelbohrung versehen. Bei der Montage der Diagonalen ist die äußere, am Diagonalenende
liegende Bohrung zu verwenden. Anschließend sind die Kippstifte sofort zu schließen (siehe
Abschnitt 4.2.5).

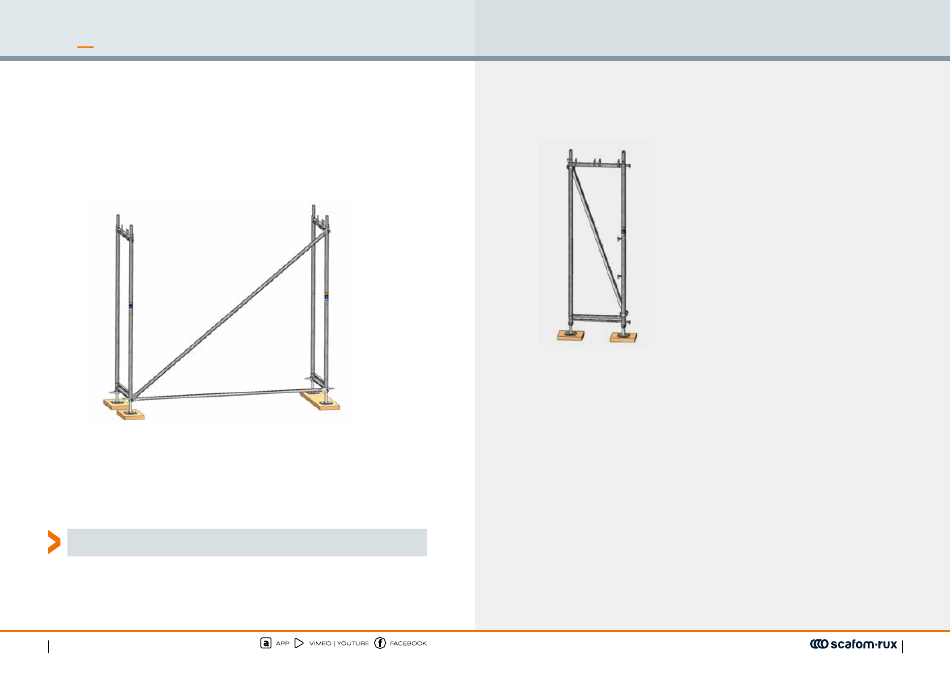

Bild 13: Aufbau des ersten Gerüstfeldes: Vertikaldiagonale
Bei einigen Konfigurationen sind auch auf der Innenseite des Gerüstes Vertikaldiagonalen
erforderlich (siehe Abschnitt 9.2). Hierfür sind Gerüstrohre Ø 48,3 x 3,2 zu verwenden, die
mit Drehkupplungen an den Ständern der Vertikalrahmen direkt bei den Knotenpunkten
angeschlossen werden (siehe Abschnitt 5.10).
Viereck vergeht, Dreieck besteht!
Stand:
18
04/2020
T +49 (0) 2331 4709-180 · INFO@SCAFOM-RUX.DE

4.2.7 QUERDIAGONALE

Bei einigen Konfigurationen sind Querdiagonalen in den untersten Vertikalrahmen erforderlich
(siehe Bild 14 und Abschnitt 9.2). Hierfür sind Gerüstrohre Ø 48,3 x 3,2 zu verwenden, die mit
Drehkupplungen an den Ständern der Vertikalrahmen angeschlossen werden (siehe Abschnitt 5.10).
Bild 14: Vertikalrahmen mit Querdiagonale.
