SUPER 65 |
AUFBAU- UND VERWENDUNGSANLEITUNG
4.2.8 SYSTEMBELÄGE
Es dürfen nur die im Abschnitt 9.1 genannten Systembeläge verwendet werden.
Die Löcher an den Enden der Beläge werden über die Zapfen an den Belagriegeln der
Vertikalrahmen, Konsolen, Traversen oder vgl. geführt und die Beläge aufgelegt.

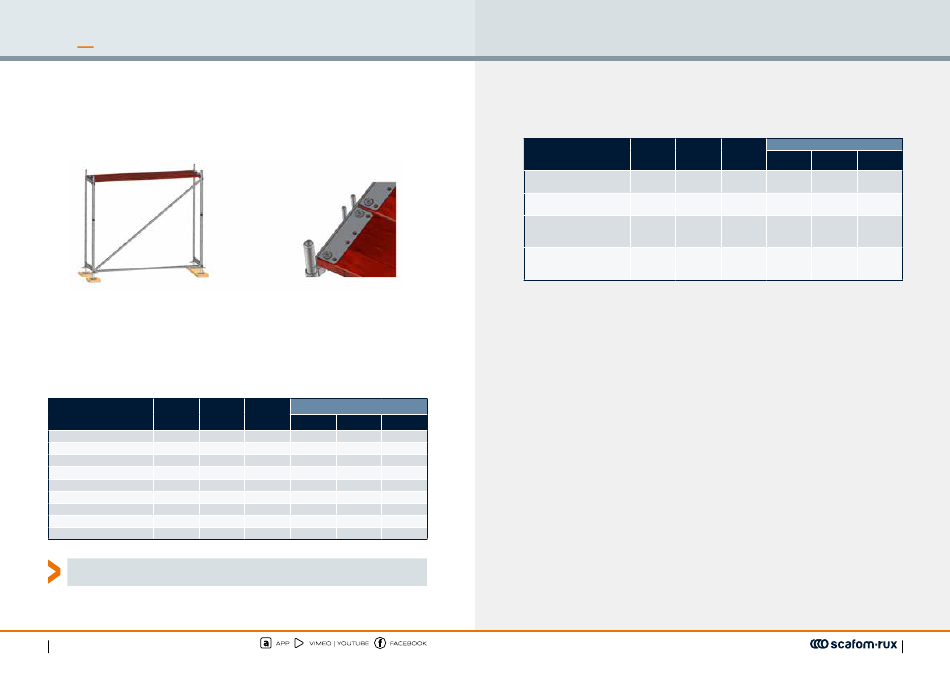

Bild 15: Systembeläge in die Zapfen eingehängt
Die Anzahl der Beläge, die in jedem Gerüstfeld einzubauen sind, sind in den folgenden Tabellen
angegeben.
Tabelle 2: Belagelemente
Belagelement Zulassung,
Anlage A,
Seite
Belagbohle aus Holz 10
Profilbohle aus Holz 12
Aluminiumbelag 14
Aluminiumbelagtafel 15
Belagbohle aus Stahl 16
Belagbohle aus Aluminium 65
Belagbohle aus Massivholz, 45 mm 81
Belagbohle aus Massivholz, 48 mm 82
Alu-Belagbohle 45 mm 83
Die Beläge steifen das Gerüst parallel und rechtwinklig zur Fassade aus.
Jede Gerüstlage ist vollflächig mit Belägen zu bestücken.
Stand:
20
04/2020
Anzahl je Breite Lastklasse
Gerüstfeld
≤ 2,0 m 2,5 m
2 0,29 m ≤ 5 ≤ 4
2 0,29 m ≤ 5 ≤ 5
2 0,29 m ≤ 6 ≤ 6
1 0,59 m ≤ 5 ≤ 5
2 0,29 m ≤ 6 ≤ 5
2 0,29 m ≤ 6 ≤ 6
2 0,29 m ≤ 4 ≤ 3
2 0,29 m ≤ 5 ≤ 4
2 0,29 m ≤ 6 ≤ 4
In Gerüstfeldern, in denen ein Leitergang vorgesehen ist, sind die folgenden Leitergangsrahmen
zu verwenden:
Tabelle 3: Leitergangsrahmen
Belagelement
Alu-Leitergangsrahmen
mit Alu- Profilbelag
Alu-Leitergangsrahmen
mit Sperrholzbelag
Alu-Leitergangsrahmen mit
integrierter Leiter und
Bau-Furnierholz BFU 100G
Alu-Leitergangsrahmen mit
integrierter Leiter komplett aus
Aluminium
In der Lage in 2 m Höhe dürfen Leitergangsrahmen nur eingebaut werden, wenn in dem
Gerüstfeld direkt über den Spindeln Systembeläge auf Traversen vorhanden sind (siehe
Abschnitt 4.2.2).
3,0 m
≤ 3
≤ 4
≤ 5
≤ 4
≤ 4
≤ 5
---
≤ 3
≤ 3
Stand:
04/2020
T +49 (0) 2331 4709-180 · INFO@SCAFOM-RUX.DE
Zulassung, Anzahl je Breite
Anlage A, Gerüstfeld
≤ 2,0 m
Seite
31 1 0,58 m ≤ 4
34 1 0,58 m ---
72 1 0,57 m ---
73 1 0,57 m ---
Lastklasse
2,5 m 3,0 m
≤ 4 ≤ 3
≤ 3 ≤ 3
≤ 3 ≤ 3
≤ 4 ≤ 3
