RDC104

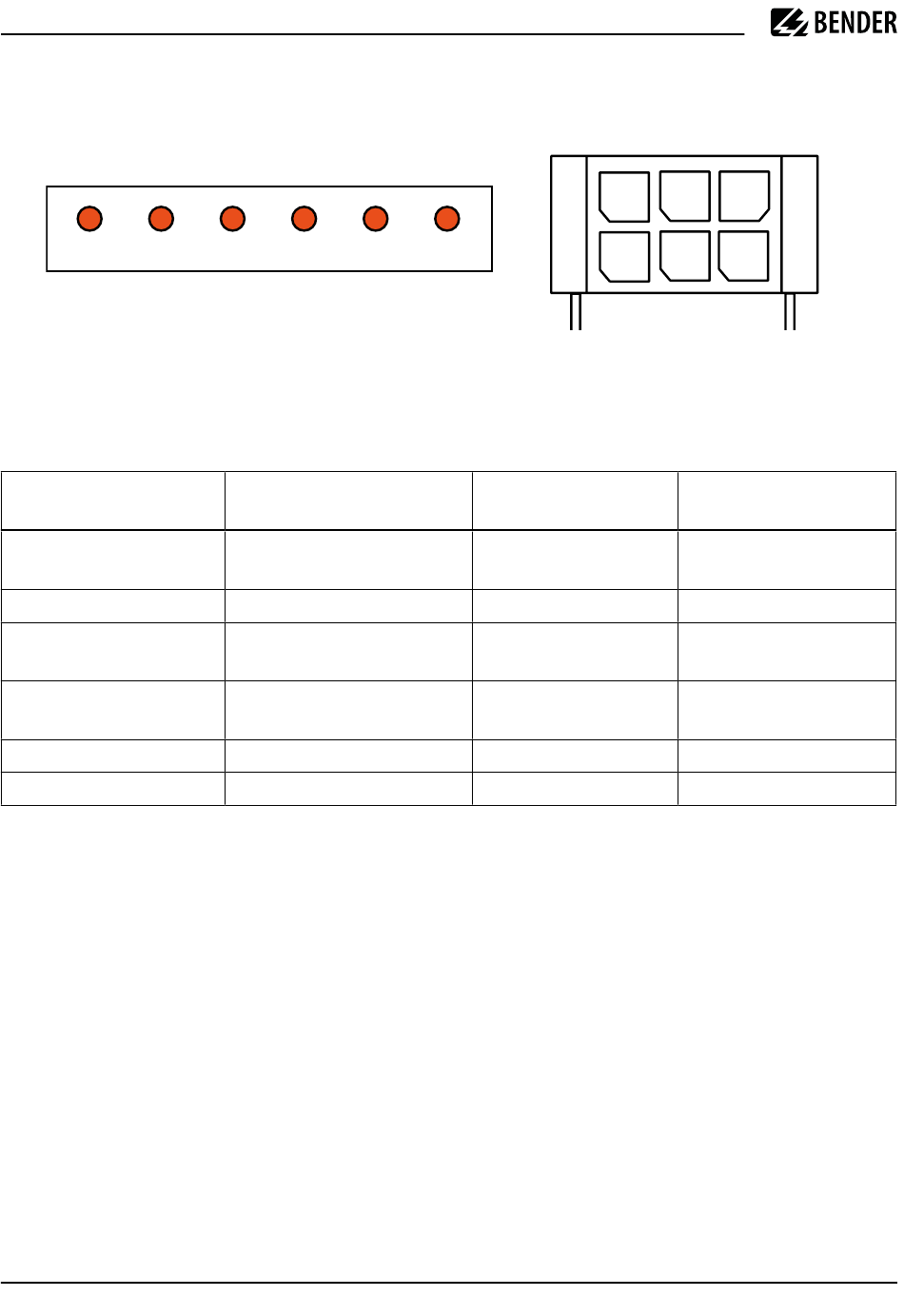

Anschlussbuchse Messstromwandler
3S1*
3S2
Pinbelegung
* Wicklungsumfang
Legende
Beschreibung Pinbelegung 1
Testwicklung
(Wicklungsanfang)
Testwicklung
Messwicklung 2
(Wicklungsanfang)
Messwicklung 1
(Wicklungsanfang)
Messwicklung 2
Messwicklung 1
i
Nur gültig für kabelgebundene Varianten. Bei der
Lötvariante des CTBC17 ist das entsprechende
Handbuch zu beachten. Weitere Informationen
siehe „Technische Daten" auf Seite 14.
8
RDC104-4_D00402_03_M_DEEN / 08.2023
1S1*
2S1*
1S2
Auswerteplatine/ valuating board
3S1
*
3S2
1S1
*
2S1
*
1S2
2S2
Connection socket
measuring current transformer
2S2
Pin assignment
* start of winding
Legend
Anschluss Messstromwandler/
Connection Socket CT
b
e
c
a
d
f
i
Only valid for wired variants. For the soldered va-
riant of the CTBC17, the corresponding
manual must be observed. Further Information
see „Technical data" on page 14.
e
d
f
a
c
b
Description Pin assignment 1
Test winding
(start of winding)
Test winding
Measuring winding 2
(start of winding)
Measuring winding 1
(start of winding)
Measuring winding 2
Measuring winding 1
