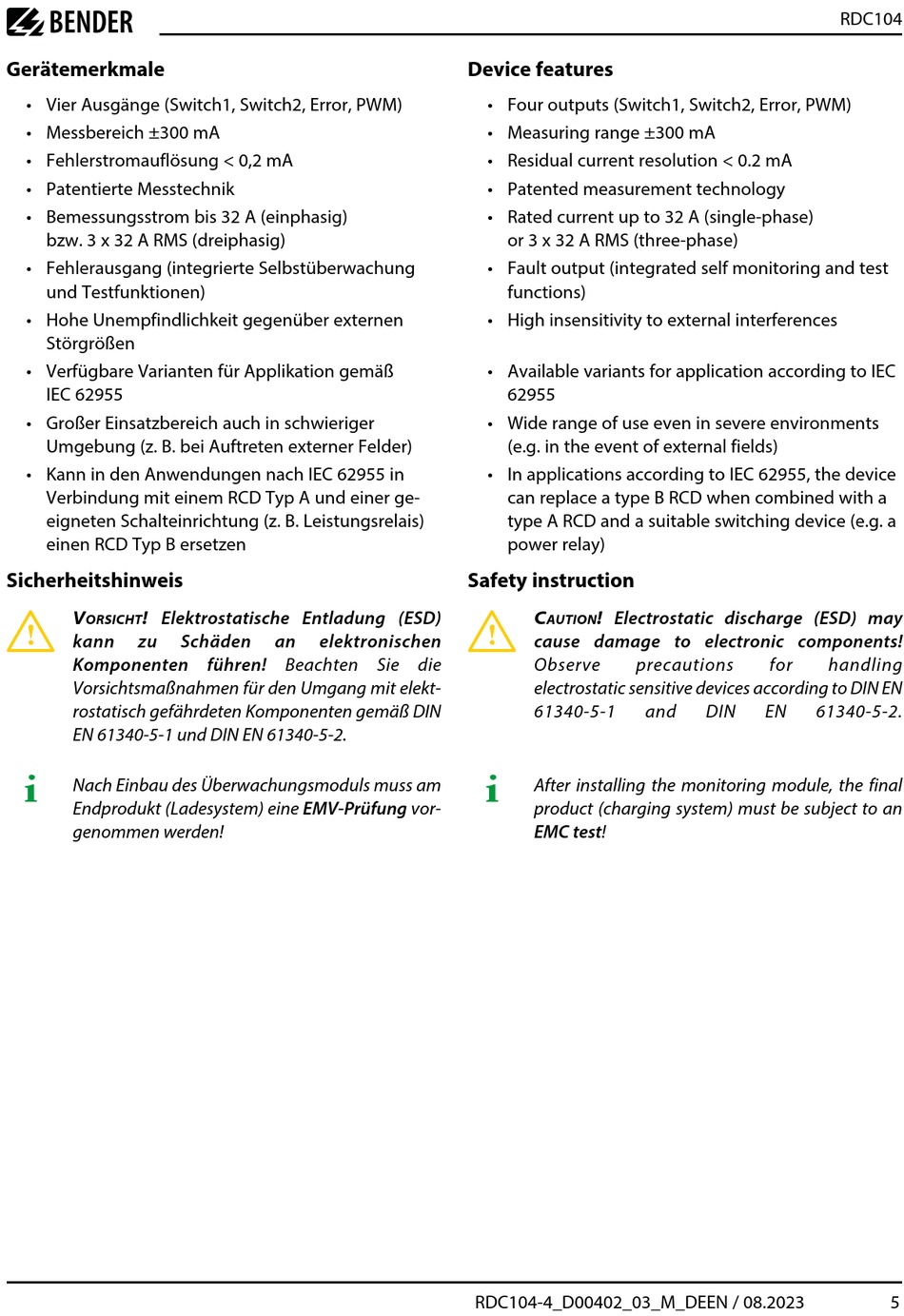

Gerätemerkmale
• Vier Ausgänge (Switch1, Switch2, Error, PWM)
• Messbereich ±300 mA
• Fehlerstromauflösung < 0,2 mA
• Patentierte Messtechnik
• Bemessungsstrom bis 32 A (einphasig)
bzw. 3 x 32 A RMS (dreiphasig)
• Fehlerausgang (integrierte Selbstüberwachung
und Testfunktionen)
• Hohe Unempfindlichkeit gegenüber externen
Störgrößen
• Verfügbare Varianten für Applikation gemäß
IEC 62955
• Großer Einsatzbereich auch in schwieriger
Umgebung (z. B. bei Auftreten externer Felder)
• Kann in den Anwendungen nach IEC 62955 in
Verbindung mit einem RCD Typ A und einer ge-
eigneten Schalteinrichtung (z. B. Leistungsrelais)
einen RCD Typ B ersetzen
Sicherheitshinweis
I
! Elektrostatische Entladung (ESD)
V
orsicht
kann
zu
Komponenten führen! Beachten Sie die
Vorsichtsmaßnahmen für den Umgang mit elekt-
rostatisch gefährdeten Komponenten gemäß DIN
EN 61340-5-1 und DIN EN 61340-5-2.
i
Nach Einbau des Überwachungsmoduls muss am
Endprodukt (Ladesystem) eine EMV-Prüfung vor-
genommen werden!
Schäden
an
elektronischen
Device features
• Four outputs (Switch1, Switch2, Error, PWM)
• Measuring range ±300 mA
• Residual current resolution < 0.2 mA
• Patented measurement technology
• Rated current up to 32 A (single-phase)
or 3 x 32 A RMS (three-phase)
• Fault output (integrated self monitoring and test
functions)
• High insensitivity to external interferences
• Available variants for application according to IEC
62955
• Wide range of use even in severe environments
(e.g. in the event of external fields)
• In applications according to IEC 62955, the device
can replace a type B RCD when combined with a
type A RCD and a suitable switching device (e.g. a
power relay)
Safety instruction
I
! Electrostatic discharge (ESD) may
c
aution
cause damage to electronic components!
Observe
precautions
electrostatic sensitive devices according to DIN EN
61340-5-1
i
After installing the monitoring module, the final
product (charging system) must be subject to an
EMC test!
RDC104-4_D00402_03_M_DEEN / 08.2023
for
and
DIN
EN
61340-5-2.
RDC104
handling
5
