10. Inbetriebnahme MVE1
10.1 Erstinbetriebnahme
Vor der Erstinbetriebnahme ist die Anlage und ihre Ausrüstung auf Übereinstimmung mit den
am Aufstellort und für den Anwendungsbereich geltenden Bestimmungen zu prüfen. Für die
ordnungsgemäße Prüfung und Inbetriebnahme ist der Errichter und Betreiber der Anlage
verantwortlich. Es ist ein Inbetriebnahmeprotokoll zu führen. Der hydraulische und elektrische
Anschluss der Anlage ist erfolgt. Der Kugelhahn von MVE1 wird langsam geöffnet. Der Absperrhahn
der NFE bleibt noch geschlossen.
10.2 Parametrierung bei Erstinbetriebnahme
Da die vorparametrierte Steuerung von MVE1umfangreiche Möglichkeiten bietet, ist es notwendig,
diese durch Einstellen der
Betriebswerte den Anlagengegebenheiten der Heizungs-/ Kühlanlage anzupassen.

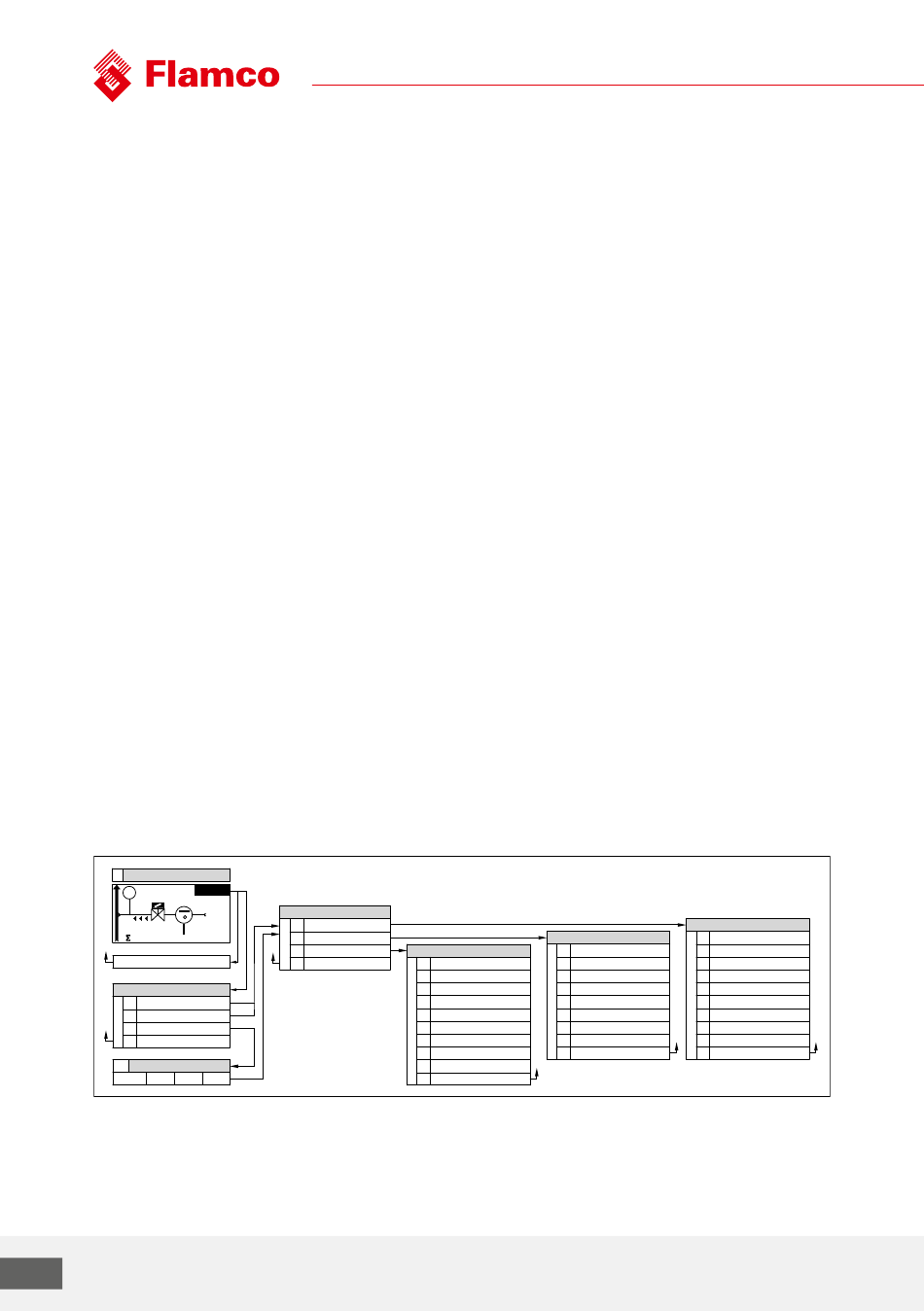

Nach dem Einschalten der Steuerung erscheint Fill MVE1. Da die Steuerung nicht konfiguriert ist,
muss mit dem Bedienknopf durch Drehen und Drücken eine Auswahl getroffen werden.
Nach Drücken des Bedienknopfes (System schwarz hinterlegt) gelangt man in das Auswahlmenü.
Nach Auswahl von Eingaben (Code 000001) stehen dem Betreiber Ausrüstungs-, Parameter- und
Servicemenü zur Parametrierung zur Verfügung. Hier muss nun Punkt für Punkt die Einrichtung der
Steuerung erfolgen.
Zurück bzw. zum Abschluss des Menüpunktes gelangt man durch die Auswahl von Zurück.
Zum vollständigen Verlassen der Untermenüs kann man auch durch das „Gedrückthalten" des
Bedienknopfes zur Prozessanzeige wechseln.
Ist die Parametrierung der Steuerung abgeschlossen, gelangt man durch Bestätigen/
Drücken von Start in die Prozessanzeige; die Nachspeisung beginnt zu arbeiten. Es muss
langsam der Absperrhahn der NFE geöffnet werden. Zur Parametrierung sind in den Anlagen
Berechnungsbeispiele hinterlegt.
