bora PKCH2 Bedienungs- Und Montageanleitung

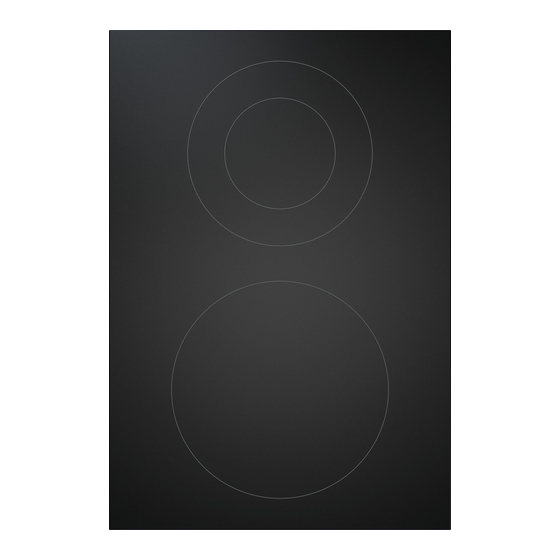

Hyper-glaskeramik-kochfeld mit 2 kochzonen 1-kreis/2-kreis
Vorschau ausblenden
Andere Handbücher für PKCH2:
- Bedienungs- und montageanleitung (32 Seiten) ,
- Bedienungs- und montageanleitung (36 Seiten)
Verwandte Anleitungen für bora PKCH2
Inhaltszusammenfassung für bora PKCH2

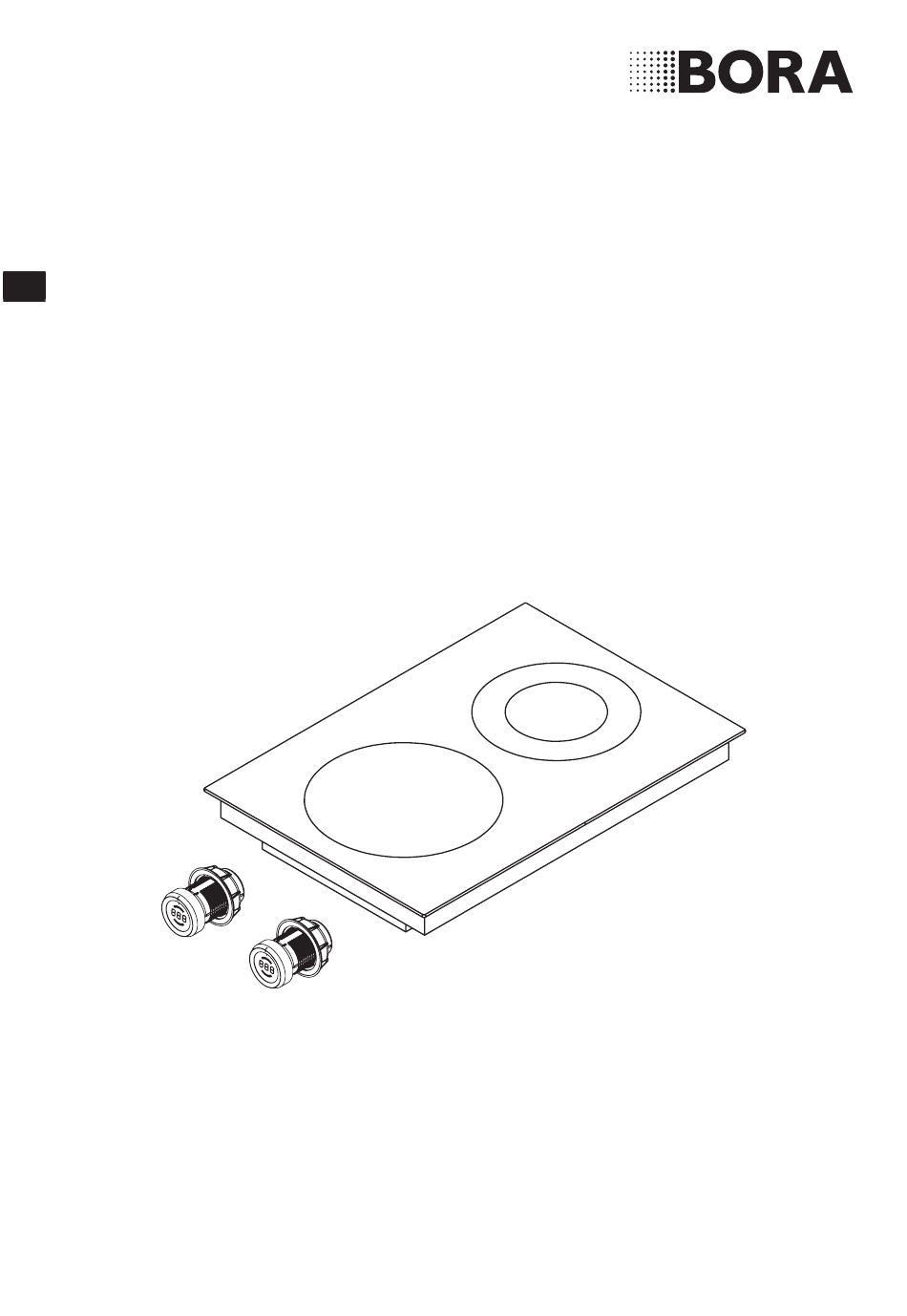

- Seite 1 Bedienungs- und Montageanleitung PKCH2 BORA Pro Hyper-Glaskeramik-Kochfeld mit 2 Kochzonen 1-Kreis/2-Kreis PKCH2UMDE-004 1041627 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Garantie, technischer Service, 4.4.2 Sicherheitsabschaltung .......... 15 Ersatzteile, Zubehör 4.4.3 Überhitzungsschutz ..........16 4.4.4 Kindersicherung ............. 16 10.1 Herstellergarantie von BORA ......... 34 10.2 Service ..............34 10.3 Ersatzteile ............... 34 Montage 10.4 Zubehör ..............34 Lieferumfang prüfen ..........17 Werkzeug und Hilfsmittel ........ -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden BORA genannt – haften nicht für Schäden, die durch Zielgruppe Missachtung bzw. Nichtachtung dieser Unterlagen und durch unsachgemäße Montage verursacht... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Bei jedem Kochvorgang wird durch das Kochfeldabzugs ab. Kochen zusätzlich Feuchtigkeit in die Schalten Sie das Gerät nach Gebrauch aus. Raumluft abgegeben. Halten Sie Haustiere vom Gerät fern. INFO Im Umluftbetrieb wird nur gering fügig Feuchtigkeit aus dem Kochdunst ent- fernt. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung Kochfeld
Nähe des Kochfel- Das Kochfeld und seine berührbaren des. Teile sind bei eingeschalteter Kochzone und in der Abkühlungsphase heiß. Ge- genstände, die sich auf dem Kochfeld befinden, können sich er hitzen und entzünden. Lassen Sie keine Gegenstände auf dem Kochfeld liegen. www.bora.com... - Seite 8 Ein kurzzeitiger Kochvorgang ist Kochfeldschutzgitter (Unfallgefahr). ständig zu überwachen. Kontaktieren Sie zur Auswahl eines geeigneten Kochfeldschutzgitters VORSICHT! Beschädigung durch Gegenstände ihren Fachhändler oder das BORA Service Team. auf dem Kochfeld! Gegenstände wie z.B. Kochgeschirrab- WARNUNG! deckungen, die sich auf dem Kochfeld Verbrennungsgefahr! befinden, können Beschädigungen der...
-
Seite 9: Sicherheitshinweise Montage
ßen und Rumpf auftreten. Heben Sie das Kochfeld immer zu zweit aus der Verpackung. Legen Sie das Kochfeld immer zu zweit in den Arbeitsplattenausschnitt ein. Verwenden Sie ggf. geeignete Hilfs- mittel, um Schäden bzw. Verletzun- gen an Gliedmaßen und Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Reinigung Und Pflege
Kun- Die Demontage des Gerätes darf nur durch aus- denservice erfolgen. gebildetes Fachpersonal erfolgen, das die lan- desüblichen Vorschriften und Zusatzvorschriften der örtlichen Energieversorgungs unternehmen kennt und beachtet. Arbeiten an elektrischen Bauteilen dürfen nur durch ausgebildetes Elektro-Fachpersonal erfol- gen. www.bora.com... -
Seite 11: Bestimmungsgemäße Verwendung
Eine andere Verwendung als in dieser Betriebs- und Montageanleitung beschrieben oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. BORA haftet nicht für Schäden durch unsachge- mäßen Gebrauch oder falsche Bedienung. Jede missbräuchliche Verwendung ist untersagt! -
Seite 12: Technische Daten
Ø 235 mm 2100 W Hyper-Stufe 3200 W 2-Kreis Kochzone Ø 120 mm 800 W Ø 200 mm 1900 W Energieverbrauch Kochfeld PKCH2 Kochzone vorne Ø 235 mm 182 (Wh/kg) Abb. 3.2 PKCH2 Gerätemaße Draufsicht Kochzone hinten Ø 120 mm 196,9 (Wh/kg) Ø... -
Seite 13: Gerätebeschreibung
Bedienelemente Bedienknebel Knebelring Touch-Fläche Abb. 4.1 Kochfeld Anschlüsse Bedienknebel und Abzugsautomatik Vordere 1-Kreis Hyper-Kochzone Hintere 2-Kreis Kochzone Bedienknebel hintere Kochzone Bedienknebel vordere Kochzone Abb. 4.4 Anzeigeelemente Bedienknebel Anzeige Funktionen Leistungsstufenanzeige Anzeige Kochzone vorne Anzeige Modus oder Betriebsmodus Anzeige Kochzone hinten www.bora.com... -
Seite 14: Knebel-Bedienung
Erhitzen von Fett, Anbraten von Fleisch, – Ankochen von gebundenen Saucen und Suppen, Backen von Omeletts Aufkochen größerer Mengen Flüssigkeit Anbraten von Steaks und erhitzen von Wasser ß p Tab. 4.2 Empfehlungen für die Leistungsstufen Die Angaben in der Tabelle sind Richtwerte. www.bora.com... -
Seite 15: Ankochautomatik
Schalten Sie die Kochzone wieder an (s. Kap. Be- Kurzzeit-Timer (Eieruhr) dienung), wenn Sie die Kochzone erneut in Betrieb nehmen wollen. INFO Der Kurzzeit-Timer setzt voraus, dass die Kochzo- ne abgeschaltet ist und bietet die Funktion einer handelsüblichen Eieruhr. www.bora.com... -
Seite 16: Überhitzungsschutz
Nach ausreichender Abkühldauer kann das Kochfeld in vollem Umfang wieder genutzt werden. 4.4.4 Kindersicherung Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Kochfeldes. In der Bedienknebelanzeige wird angezeigt. Die Kindersicherung kann nur aktiviert werden, wenn alle Kochzonen ausgeschaltet sind (s. Kap. Bedienung). www.bora.com... -
Seite 17: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und Im Bereich des Arbeitsplattenausschnittes sind Beschädigung. möglicherweise vorhanden Traversen am Möbel Informieren Sie sofort den BORA Kundendienst, wenn zu entfernen. Teile der Lieferung fehlen oder beschädigt sind. Ein Zwischenboden unterhalb des Kochfeldes ist nicht Montieren Sie keinesfalls beschädigte Teile. -
Seite 18: Ausschnittsmaße
Flächenbündige- und Aufsatzmontage. Tab. 5.2 Ausschnittsmaße Gerätekombinationen flächenbündige Montage 5.4.1 Flächenbündige Montage 5.4.2 Aufsatzmontage A ±2 B ±2 B ±2 Abb. 5.3 Ausschnittsmaße flächenbündige Montage Abb. 5.5 Ausschnittsmaße Aufsatzmontage Abb. 5.4 Falzmaß für flächenbündige Montage Abb. 5.6 Schnitt Aufsatzmontage www.bora.com... -
Seite 19: Kochfeld Montieren
Schrauben Sie die Befestigungsmutter [2] von hinten auf den Bedienknebel [3] und ziehen Sie diese leicht an. Richten Sie den Bedienknebel [3] anhand der Markierung an der 12-Uhr-Position senkrecht aus. Ziehen Sie die Befestigungsmutter [2] fest. Stecken Sie den Knebelring [1] auf den Bedienknebel [3]. www.bora.com... -
Seite 20: Blendenbohrungs-Beispiele
Abb. 5.11 Blendenbohrungen bei 3 Kochfeldern und 2 Kochfeld- abzügen Bohrungen für Steckdose (2x aussen) Abb. 5.13 Kochfeld und Höhenausgleichsplatten Bohrungen für Bedienknebel (8x) Kochfeld (3x) Kochfeld Kochfeldabzug (2x) Höhenausgleichsplatten Arbeitsplatte Legen Sie gegebenenfalls Höhenausgleichsplatten [2] Blende Unterschrank unter. www.bora.com... -
Seite 21: Einbau Um 180° Gedreht
Bedienknebel für die Bedienung der hinteren Kochzone vorgesehen. 70 mm Mindestabstand hinten vom Arbeitsplattenaus- schnitt bis zur Hinterkante der Arbeitsplatte. 300 mm Mindestabstand links und rechts vom Arbeits- plattenausschnitt bis zu nebenstehendem Schrank oder einer Raumwand. 600 mm Mindestabstand zwischen Arbeitsplatte und Ober- schrank. www.bora.com... - Seite 22 Verbinden Sie den Anschluss auf der Rückseite des Abb. 5.19 Anschlüsse am Kochfeld rechten Bedienknebels [4] mit dem Anschluss „Zone 2“ an der Vorderseite des Kochfeldes [1]. Anschluss Bedienknebel Kochzone vorne (Zone 1) Anschluss Abzugsautomatik Anschluss Bedienknebel Kochzone hinten (Zone 2) www.bora.com...
-
Seite 23: Anschluss Der Abzugsautomatik
Nehmen Sie das Kochfeld in Betrieb (s. Kap. Bedienung). 5.5.6 Stromanschluss herstellen Prüfen Sie alle Funktionen auf korrekte Arbeitsweise. Beachten Sie alle Sicherheits- und Warnhinweise (s. Kap. Sicherheit). Halten Sie alle staatlichen und regionalen Gesetze, Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen ein. www.bora.com... -
Seite 24: Konfigurationsmenü
Ziffer den im System gespeicher- ten Wert an. Einbau 0° Werkseinstellung C 20 Einbau 180° C 2 1 Tab. 5.8 Einbaurichtung INFO Die Einstellung stellt bei einem um 180° C 2 1 gedrehten Einbau die Kochzonenzuordnung inner- halb der Bedienknebelanzeige richtig. www.bora.com... -
Seite 25: Verfügbarkeit Der Pausenfunktion
Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Kleben Sie das mitgelieferte Typenschild auf die Rück- seite dieser Bedienungs- und Montageanleitung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 26: 6 Bedienung
Ausschalten die Leistungsstufe zurückgeschaltet. Warmhaltestufe Hyper-Stufe vorzeitig deaktivieren Leistungsstufen – Drehen Sie den Knebelring auf die gewünschte Leis- Hyper-Stufe ß p tungsstufe. 2-Kreis Zuschaltung Die eingestellte Leistungsstufe ist aktiv und wird in der Bedienknebelanzeige angezeigt. Timer-Funktion Tab. 6.1 Knebelring-Stellungen www.bora.com... -
Seite 27: Ankochautomatik
Nachdem die Warmhaltestufe 3 eingestellt wurde, das Kochfeld ausschalten. wird durch jede weitere Berührung der Touch-Fläche (1 Sekunde) die Einstellung wieder um 1 Stufe redu- ziert. Dies wird jeweils mit einem akustischen Signal bestätigt und in der Bedienknebelanzeige wird das entsprechende Symbol angezeigt. www.bora.com... -
Seite 28: Kindersicherung
Berühren Sie die Touch-Fläche für eine Sekunde. rung der Touch-Fläche vorzeitig beendet werden. Es ertönt ein akustisches Signal und in der Bedienkne- Kurzzeit-Timer (Eieruhr) vorzeitig beenden: belanzeige wird angezeigt. Berühren Sie die Touch-Fläche des Bedienknebels. Der Kurzzeit-Timer wird vorzeitig deaktiviert. www.bora.com... -
Seite 29: Pausenfunktion
Abb. 6.4 Kochzone ausschalten Drehen Sie den Knebelring auf die 12-Uhr-Position Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 30: Reinigung Und Pflege
Schieben oder ziehen Sie kein Kochgeschirr über das Kochfeld. Heben Sie Töpfe und Pfannen immer an. Halten Sie das Kochfeld sauber. Entfernen Sie jede Art von Verschmutzungen sofort. Verwenden Sie nur Kochgeschirr, das für Glaskeramik- Kochfelder geeignet ist (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 31: Bedienknebel Reinigen
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment angezeigt ( www.bora.com... -
Seite 32: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 33: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 34: Garantie, Technischer Service, Ersatzteile, Zubehör
(wie Transportschäden, Eintritt von Kondenswasser, Service, Ersatzteile, Elementarschäden, wie Blitzeinschlag) Beschädigungen durch Reparaturen oder Reparatur- Zubehör versuche, die nicht von BORA oder von BORA dafür autorisierten Personen durchgeführt wurden Beschädigungen an der Glaskeramik Beachten Sie alle Sicherheits- und Warnhinweise Spannungsschwankungen (s. - Seite 36 F +49 (0) 8035 / 9840-300 F +43 (0) 5373 / 62250-90 info@bora.com mail@bora.com www.bora.com www.bora.com Österreich: Australien – Neuseeland: BORA Vertriebs GmbH & Co KG BORA APAC Pty Ltd Innstraße 1 100 Victoria Road 6342 Niederndorf Drummoyne NSW 2047 Österreich Australien...
