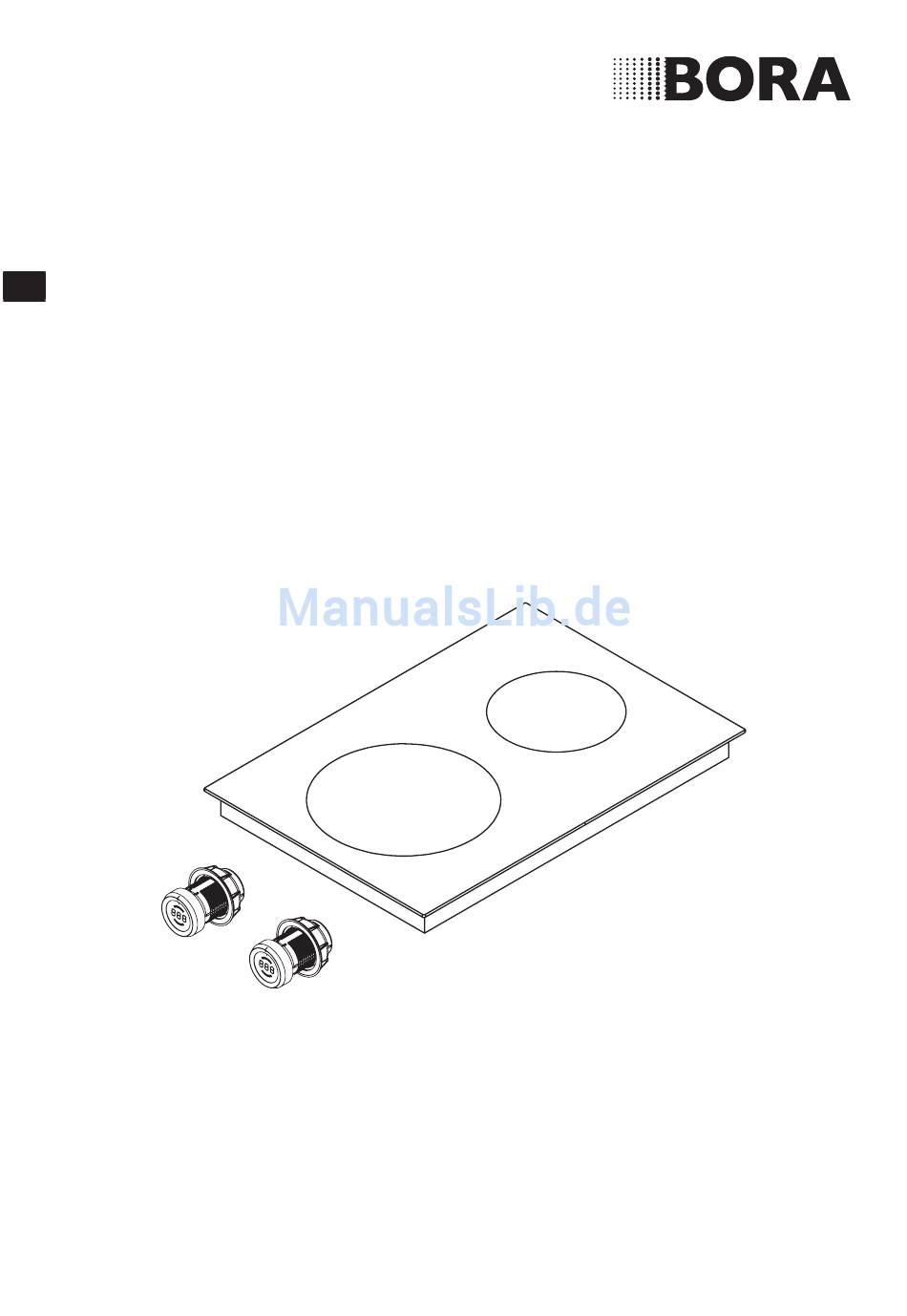

- Seite 1 Bedienungs- und Montageanleitung PKI11 Induktions-Glaskeramik-Kochfelder PKI11UMDE-000 1038502 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Eingestellten Wert ändern ......... 22 5.6.4 Konfigurationsmenü beenden ......22 Übergabe an den Nutzer ........22 Bedienung Allgemeine Bedienungshinweise ....... 23 Kochfeld bedienen ..........23 6.2.1 Kochzone einschalten ........23 6.2.2 Powerstufe ............23 6.2.3 Ankochautomatik ..........24 6.2.4 Ankochautomatik ausschalten ......24 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Implantate negativ beeinflusst oder kennung. in ihrer Funktion gestört werden. Eine XHalten Sie Haustiere vom Gerät fern. Beeinträchtigung des Herzschritt- machers ist unwahrscheinlich. XWenden Sie sich im Zweifelsfall an den Her- steller Ihres medizinischen Gerätes oder an Ihren Arzt. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
XStellen Sie sicher, dass kein Wasser beim Reinigen ins Geräteinnere gelangen kann. Verwenden Sie nur ein mäßig feuchtes Tuch. Spritzen Sie das Gerät niemals mit Wasser ab. Eindringendes Wasser kann Schäden verursachen! XReinigen Sie das Kochfeld möglichst nach jedem Kochvorgang. www.bora.com... - Seite 8 VORSICHT! Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. XBenutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. XBenutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com...
-
Seite 9: Sicherheitshinweise Montage
Schutzleitersystem XVerwenden Sie ggf. geeignete angeschlossen wird. Stellen Sie sicher, dass Hilfsmittel, um Schäden bzw. Ver- diese grundlegende Sicherheitsvorkehrung letzungen an Gliedmaßen und getroffen wird. Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Demontage Und Entsorgung
XEntsorgen Sie die Verpackung sachgerecht und umgehend. INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
2300 W Powerstufe 3700 W Kochzone hinten Ø 165 mm 1400 W Powerstufe 2200 W Abb. 3.2 PKI11 Gerätemaße Draufsicht Energieverbrauch Kochfeld Kochzone vorn Ø 230 mm 179,4 (Wh/kg) Kochzone hinten Ø 155 mm 178,3 (Wh/kg) Gesamt (gemittelt) 178,8 (Wh/kg) 14,5 Tab. -

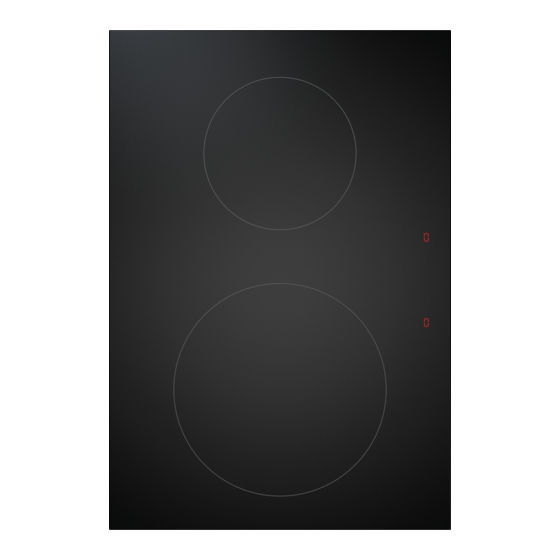

Seite 12: Gerätebeschreibung
Abb. 4.3 Bedienelemente Bedienknebel Knebelring Touch-Fläche Abb. 4.1 Kochfeld Anschlüsse Bedienknebel und Abzugsautomatik Induktions-Kochzone vorne Induktions-Kochzone hinten Bedienknebel hintere Kochzone Bedienknebel vordere Kochzone Abb. 4.4 Anzeigeelemente Bedienknebel Anzeige Funktionen Leistungsstufenanzeige Anzeige Kochzone vorne Anzeige Modus oder Betriebsmodus Anzeige Kochzone hinten www.bora.com... -
Seite 13: Knebel-Bedienung
Nach dieser Zeit wird automatisch auf die eingestellte Leistungsstufe zurückgeschaltet. 4.3.1 Leistungsstufen Die hohe Leistung von Induktions-Kochfeldern bewirkt ein sehr schnelles Erhitzen des Kochgeschirrs. Um ein Anbrennen der Speisen zu vermeiden, ist bei der Wahl der Leistungsstufe gegenüber konventionellen Kochsystemen eine gewisse Umstellung nötig. www.bora.com... -
Seite 14: Warmhaltestufen
Bedienknebel auf die Nullstellung zurückgedreht Geeignetes Kochgeschirr besteht aus: wurde. Edelstahl mit magnetisierbarem Boden emailliertem Stahl Gusseisen Kochzone Mindestdurchmesser PKI11 vorne 120 mm hinten 90 mm Tab. 4.5 Mindestdurchmesser für Kochgeschirr Führen Sie ggf. einen Magnettest durch. Haftet ein Magnet am Geschirrboden, ist das Geschirr in der Regel induktionstauglich. -
Seite 15: Timer-Funktionen
Jede Kochzone wird automatisch abgeschaltet, wenn die schalten des Kochfeldes. Die Kindersicherung kann nur Kochzone in einer Leistungstufe bzw. Warmhaltestufe die aktiviert werden, wenn alle Kochzonen ausgeschaltet sind maximale Betriebsdauer überschreitet. Die Bedienknebel- (s. Kap. Bedienung). anzeige zeigt an (Restwärmeanzeige). www.bora.com... -
Seite 16: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und Stellen Sie eine fachgerechte Versiegelung der Schnitt- Beschädigung. flächen bei Arbeitsplatten sicher. Informieren Sie sofort den BORA Kundendienst, wenn Halten Sie die Hinweise der Arbeitsplattenhersteller Teile der Lieferung fehlen oder beschädigt sind. ein. -
Seite 17: Flächenbündige Montage
Millimeter Abstand vorgesehen. INFO Zwischen nebeneinanderliegenden Kochfeldern ist jeweils eine Montageschiene zu montieren (als Zubehör erhältlich). INFO Das Kochfeld kann alternativ um 180° gedreht eingebaut werden. Im Bereich des Arbeitsplattenausschnittes sind Abb. 5.5 Aufsatzmontage möglicherweise vorhandene Traversen am Möbel zu entfernen. www.bora.com... -
Seite 18: Optionaler Kabelschutzboden
Bedienknebel und ziehen Sie diese leicht an. Richten Sie den Bedienknebel anhand der Markierung an der 12-Uhr-Position senkrecht aus. Ziehen Sie die Befestigungsmutter fest. Stecken Sie den Knebelring auf den Bedienknebel. Abb. 5.8 Bedienknebel und Kochfeld im eingebauten Zustand www.bora.com... -
Seite 19: Blendenbohrungs-Beispiele
90 196 Abb. 5.12 Blendenbohrungen bei 3 Kochfeldern und 2 Abzügen Bohrungen für Steckdose (2x aussen) Bohrungen für Bedienknebel (8x) Kochfeld (3x) Kochfeldabzug (2x) Abb. 5.14 Kochfeld und Höhenausgleichsplatten Arbeitsplatte Blende Unterschrank Kochfeld Höhenausgleichsplatten Legen Sie gegebenenfalls Höhenausgleichsplatten [2] unter. www.bora.com... -
Seite 20: Einbau Um 180° Gedreht
5.5.4 Kochfeld verfugen Achten Sie darauf, dass keine Silikondichtmasse unter das Kochfeld gelangt. Abb. 5.19 Anschluss Bedienknebel an der Kochfeld Vorderseite Anschluss Bedienknebel vordere Kochzone Anschluss Abzugsautomatik Abb. 5.16 Silikondichtmasse bei flächenbündiger Montage Anschluss Bedienknebel hintere Kochzone www.bora.com... -
Seite 21: Stromanschluss Herstellen
Verbindung an eine Netzanschlussleitung an. 220 - 240 V~ Abb. 5.20 Anschlussschema 1-phasig Überprüfen Sie die korrekte Montage. Schalten Sie den Hauptschalter/Sicherungsautomat ein. Nehmen Sie das Kochfeld in Betrieb (s. Kap. Bedienung). Prüfen Sie alle Funktionen auf korrekte Arbeitsweise. www.bora.com... -
Seite 22: Eingestellten Wert Ändern
Wert zu erhöhen. Drehen Sie den Knebelring entgegen dem Uhrzeiger- sinn um den Wert zu verringern. Berühren Sie die Touch-Fläche des Bedienknebels für 1 Sekunde um den neuen Wert zu bestätigen. Der Wert wird gespeichert und es ertönt ein akustisches Signal. www.bora.com... -
Seite 23: Bedienung
Powerstufe wird aktiviert. Nach 10 Minuten wird die Kochzone automatisch auf die Leistungsstufe zurückgeschaltet. Powerstufe vorzeitig ausschalten Drehen Sie den Knebelring auf die gewünschte Leis- tungsstufe. Die eingestellte Leistungsstufe ist aktiv und wird in der Bedienknebelanzeige angezeigt. www.bora.com... -
Seite 24: Ankochautomatik
Knebelringstellung für die Warmhaltestufe erlischt die Anzeige mit einem weiteren akustischen Signal und die Kindersicherung ist aktiviert. INFO Die Knebelringstellung für die Warmhaltestufe Kindersicherung dauerhaft deaktivieren liegt zwischen der 12-Uhr-Position und der 1-Uhr-Position. Berühren Sie die Touch-Fläche eines Bedienknebels für 5 Sekunden. www.bora.com... -
Seite 25: Kindersicherung Für Einen Kochvorgang Deaktivieren
Zeit läuft ab. wird die zuvor eingestellte Leistungsstufe angezeigt. Die Anzeige zeigt im Wechsel (jeweils für 3 Sekunden) Der Kochvorgang wird fortgesetzt. die Leistungsstufe und die verbleibende Zeit an (bei mehr als 2 Minuten minutengenau, ab 2 Minuten sekundengenau). www.bora.com... -
Seite 26: Kochzone Ausschalten
Abb. 6.4 Kochzone ausschalten Drehen Sie den Knebelring auf die 12-Uhr-Position. Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 27: Reinigung Und Pflege
Stellen Sie sicher, dass das Kochfeld ausgeschaltet ist (s. Kap. Bedienung). Knebelgehäuse Warten Sie ab, bis alle Kochzonen kalt sind. Touch-Fläche Entfernen Sie alle groben Verschmutzungen und Spei- Knebelring sereste mit einem Glaskeramik-Schaber vom Kochfeld. Geben Sie das Reinigungsmittel auf das kalte Kochfeld. www.bora.com... -
Seite 28: Reinigung Des Knebelrings
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment ange- zeigt ( ). www.bora.com... -
Seite 29: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 30: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 31: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. -
