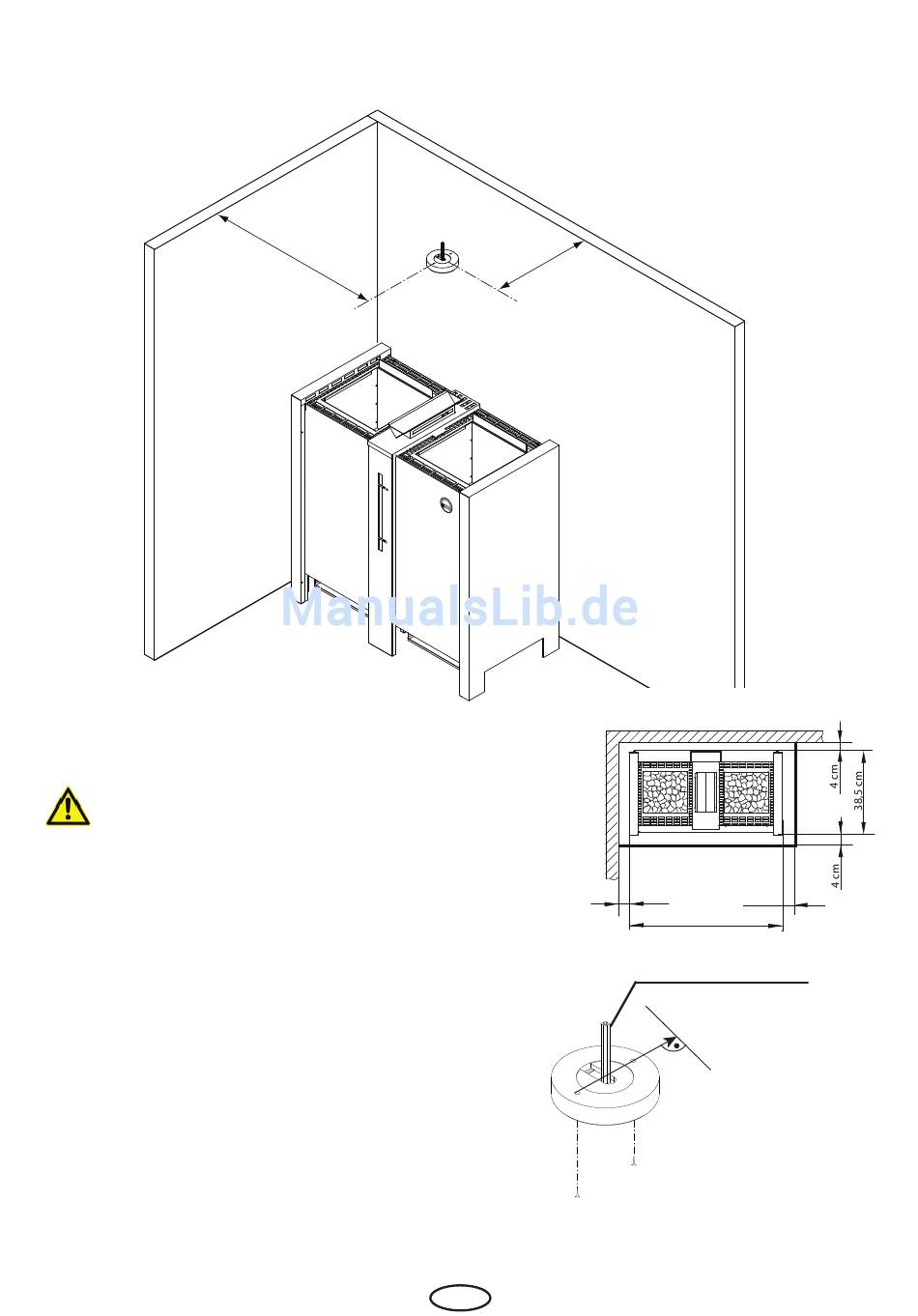

Fühlermontage
Die S-Guard -Fühler werden unter der Saunadecke
montiert
Achtung!
Um eine fehlerfreie Funktion des S-Guard zu garan-
tieren, sind diese Maße genau einzuhalten.
A = Abstand zur Seitenwand (mind. 4 cm) + 58 cm
B = Abstand zur Rückwand (mind. 4 cm) + 35 cm
Den Fühlerhalter mit den beiden Füh-
lern so montieren, dass eine gedachte
Linie über die beiden Befestigungslö-
cher im rechten Winkel auf die Rück-
wand trifft.
12
Herkules XL S50 vapor
A
B
Herkules
XL S50 Vapor
D
Mindestabstände
4 cm
4 cm
75 cm
Anschlussleitungen
Rückwand
