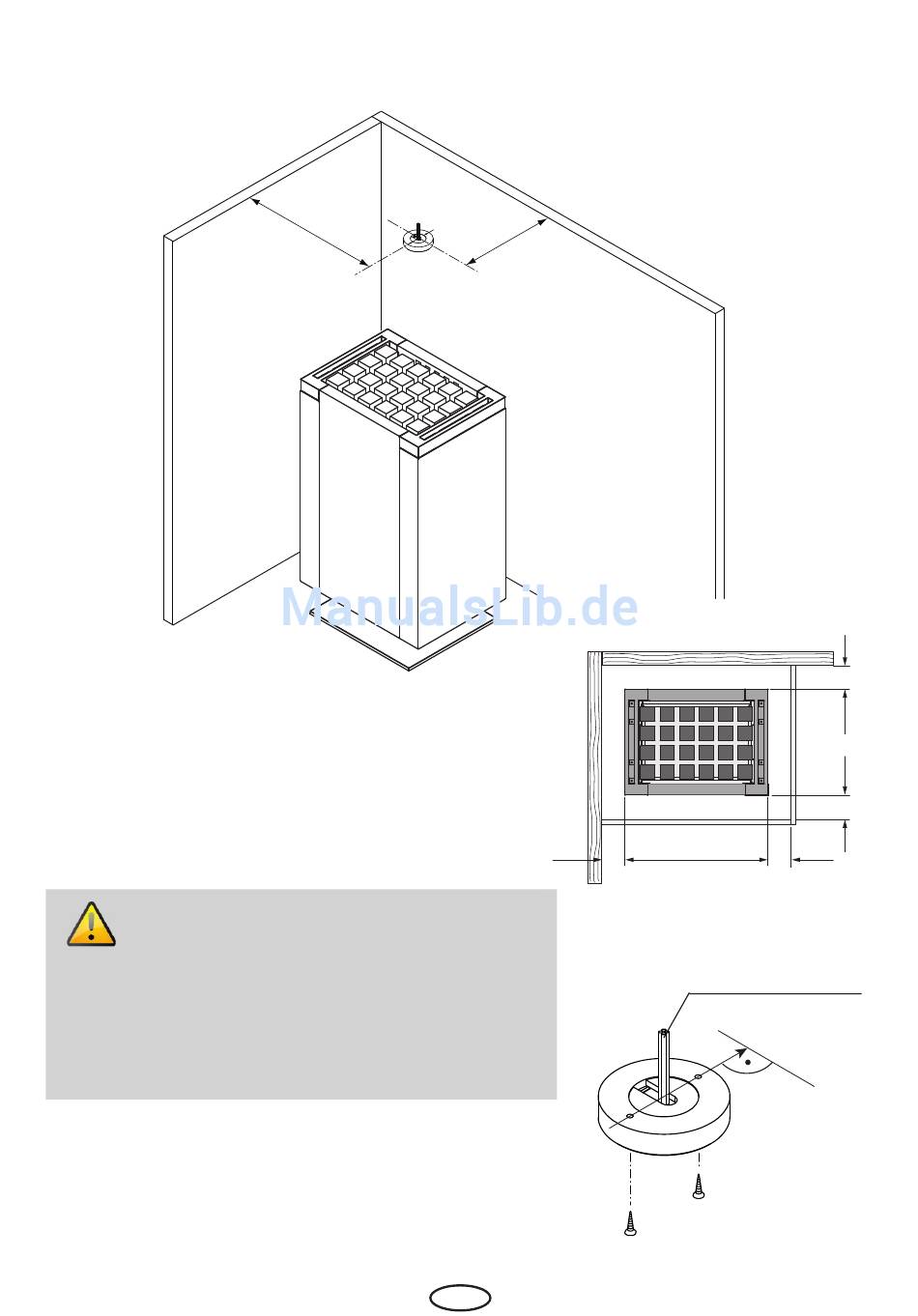

Fühlermontage
Die S-Guard -Fühler werden unter der Saunadecke
montiert
Achtung!
Um eine fehlerfreie Funktion des S-Guard zu garant-
ieren, sind diese Maße genau einzuhalten
A = Abstand zur Seitenwand (min. 4 cm) + 45 cm
B = Abstand zur Rückwand (min. 4 cm) + 35 cm
Den Fühlerhalter mit den beiden Fühlern so montieren,
dass eine gedachte Linie über die beiden Befestigungs-
löcher im rechten Winkel auf die Rückwand trifft.
28
Mythos S35
A
Mythos
B
Mindestabstände
4 cm
D
4 cm
37 cm
4 cm
42 cm
4 cm
Anschlussleitungen
Rückwand
