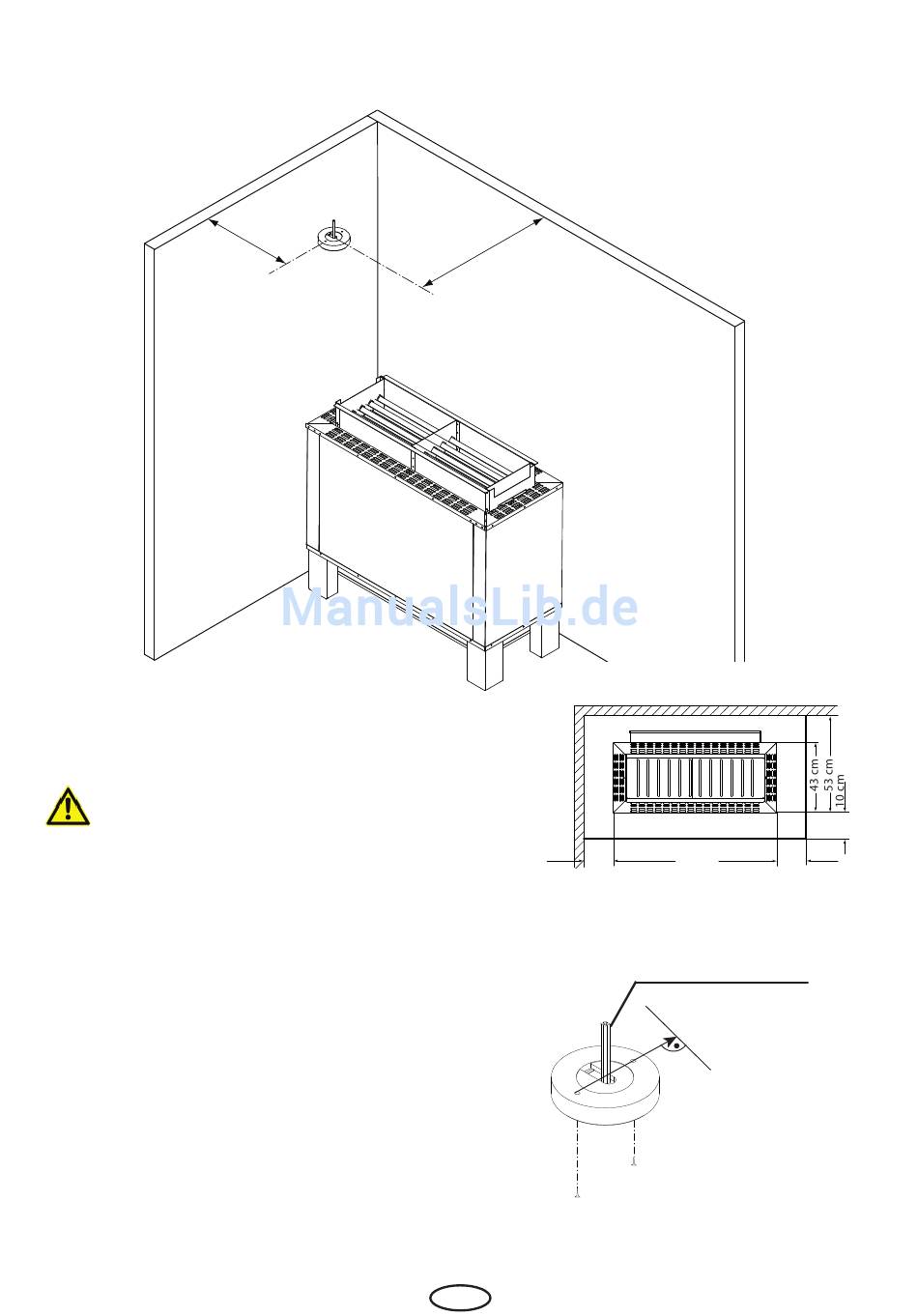

Fühlermontage
Die S-Guard -Fühler werden unter der Saunadecke
montiert
Achtung!
Um eine fehlerfreie Funktion des S-Guard zu garan-
tieren, sind diese Maße genau einzuhalten.
A = Abstand zur Seitenwand (mind. 10 cm ) + 70 cm
B = Abstand zur Rückwand (mind. 10 cm) + 40 cm
Den Fühlerhalter mit den beiden Füh-
lern so montieren, dass eine gedachte
Linie über die beiden Befestigungslö-
cher im rechten Winkel auf die Rück-
wand trifft.
18
34 G 1000 mm
A
34 G 1000
B
Mindestabstände
10 cm
D
10 cm
100 cm
Anschlussleitungen
Rückwand
