Fühlermontage

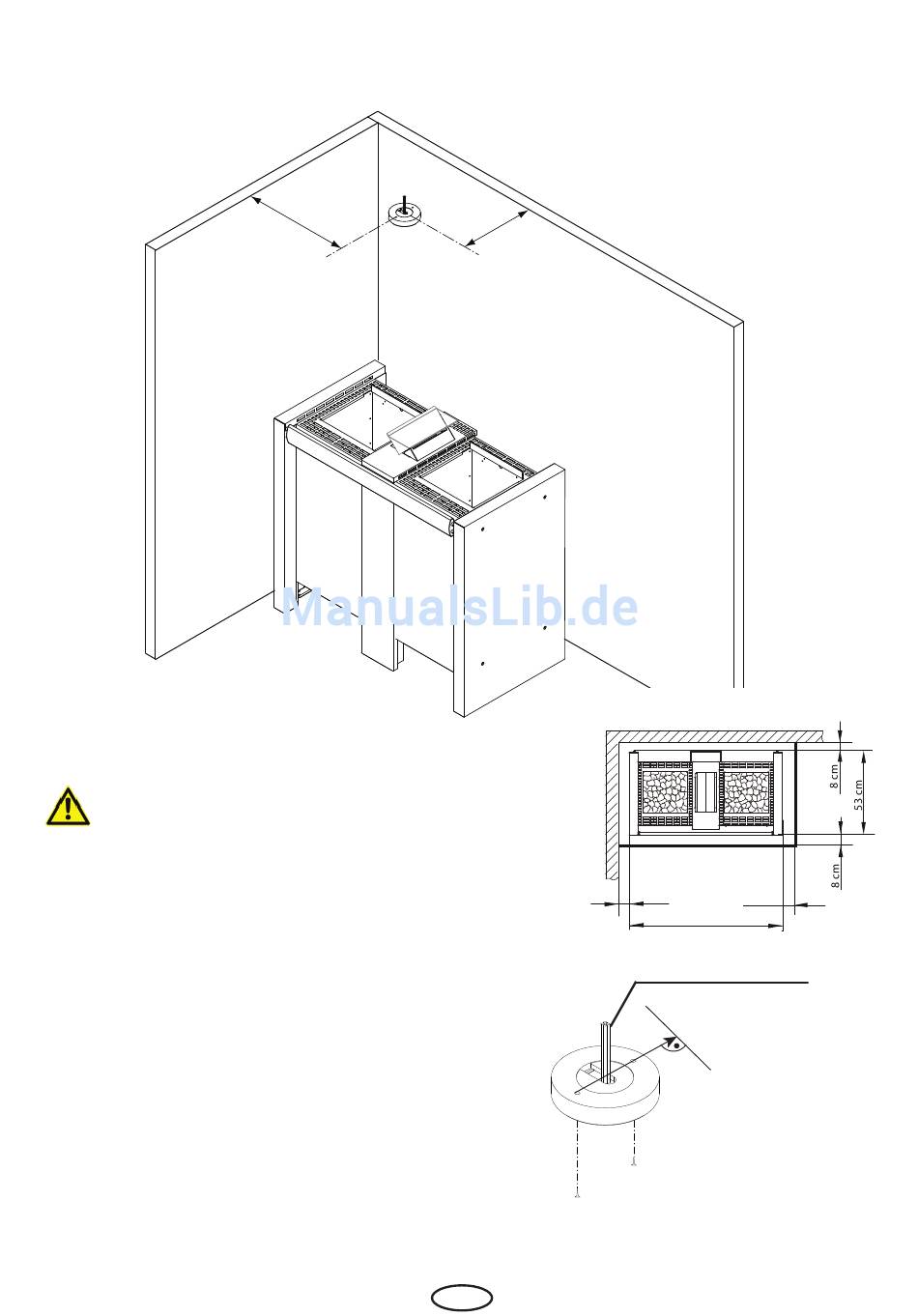

Die S-Guard -Fühler werden unter der Saunadecke
montiert
Achtung!
Um eine fehlerfreie Funktion des S-Guard zu garan-
tieren, sind diese Maße genau einzuhalten.
A = Abstand zur Seitenwand (mind. 8 cm) + 33,5 cm
B = Abstand zur Rückwand (mind. 8 cm) + 8,5 cm
Den Fühlerhalter mit den beiden Füh-
lern so montieren, dass eine gedachte
Linie über die beiden Befestigungslö-
cher im rechten Winkel auf die Rück-
wand trifft.
Herkules XL S120
A
B
D
Mindestabstände
8 cm
8 cm
96 cm
Anschlussleitungen
Rückwand
