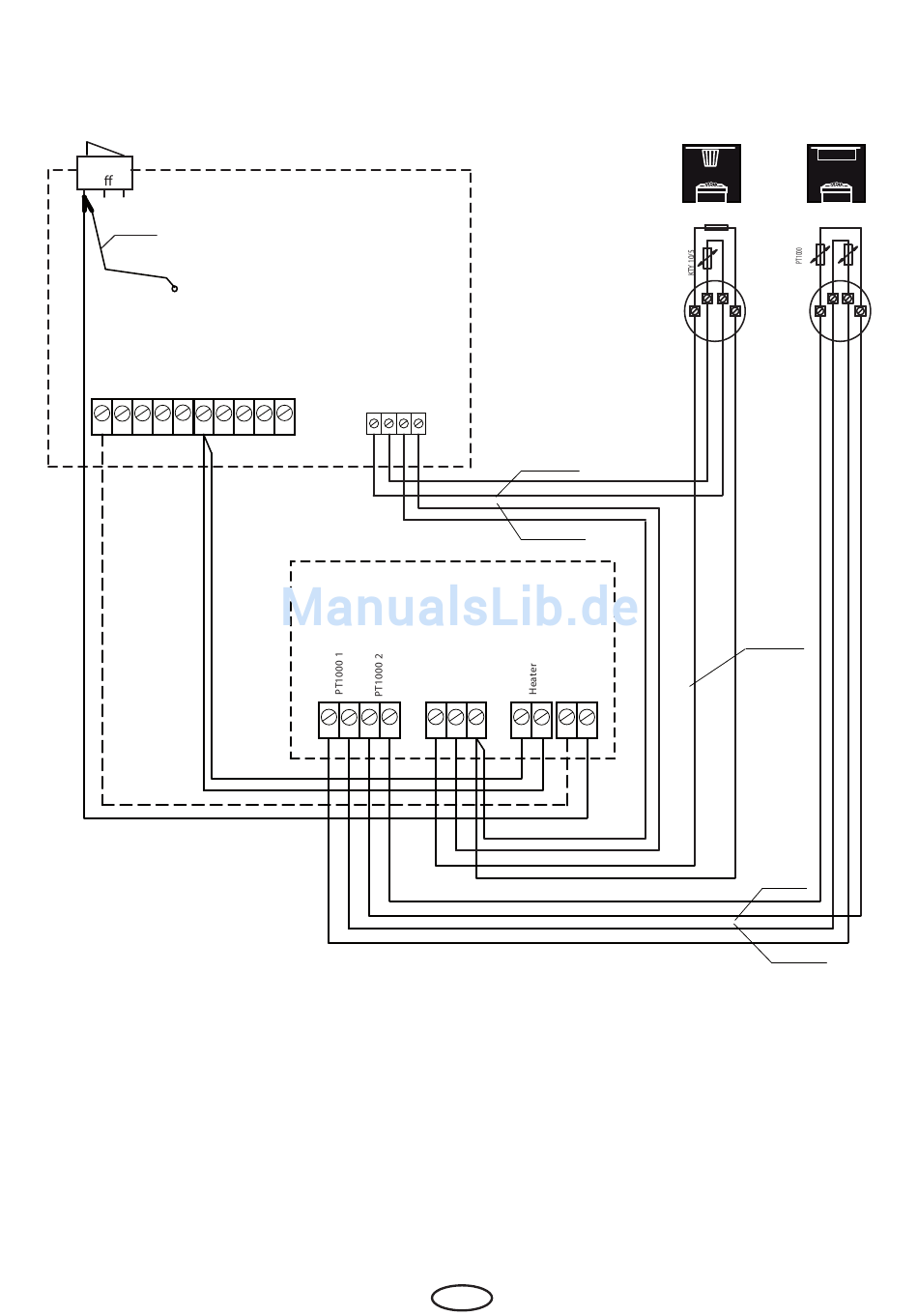

Anschlussplan bei Saunasteuerungen mit der Klemme S1
(Anschluss eines LSG möglich)
Switch-
o
Sauna - Steuerung
weiß
N W V
U
N
S1 L1 L2 L3 N
gemeinsam
angeschlagen
1 2
3 4
Der Anschluss der Netzversorgung der S-Guard - Einheit erfolgt im Saunasteuergerät am
Switch-Off.
Hierzu die vorhandene Leitung zur Platine der Saunasteuerung an der linken Anschlussfah-
ne des Switch-Off abziehen. Auf diese Anschlussfahne die lange Ader (1) der vorkonfektio-
nierten Leitung zum S-Guard aufstecken. Auf die Abzweigfahne dieser Leitung die Leitung
zur Platine der Saunasteuerung (weiss) aufstecken.
Controlunit
Sensor Limiter
S - Guard
rot
weiss
N
L
1
4
2
3
D
S-Guard
142°C
weiss
rot
rot
7
