Schnittstellen
• Kommunikationsprotokoll Modbus TCP
• BCOM zur Kommunikation von Bender-Geräten über Ethernet
• BS-Bus zur Kommunikation von Bender-Geräten (RS-485)
• Integrierter Webserver zum Auslesen der Messwerte und zur
Parametrierung
Gerätevarianten
iso685-D-B
Die Geräteausführung ISOMETER® iso685-D-B enthält ein hochauf-
lösendes, grafisches LC-Display und Bedienelemente für direkte
Bedienung der Gerätefunktionen. Sie kann nicht mit einem FP200
kombiniert werden.
iso685-S-B
Die Geräteausführung ISOMETER® iso685-S-B enthält kein Display
und keine Bedieneinheit. Sie ist nur in Kombination mit dem
FP200 einsetzbar und wird über dieses indirekt bedient.
Option „W"
Optional sind die ISOMETER® mit und ohne integriertem Display in
der Option „W" für extreme klimatische und mechanische Bean-
spruchungen erhältlich (ISOMETER® iso685W-D-B und iso685W-S-B).

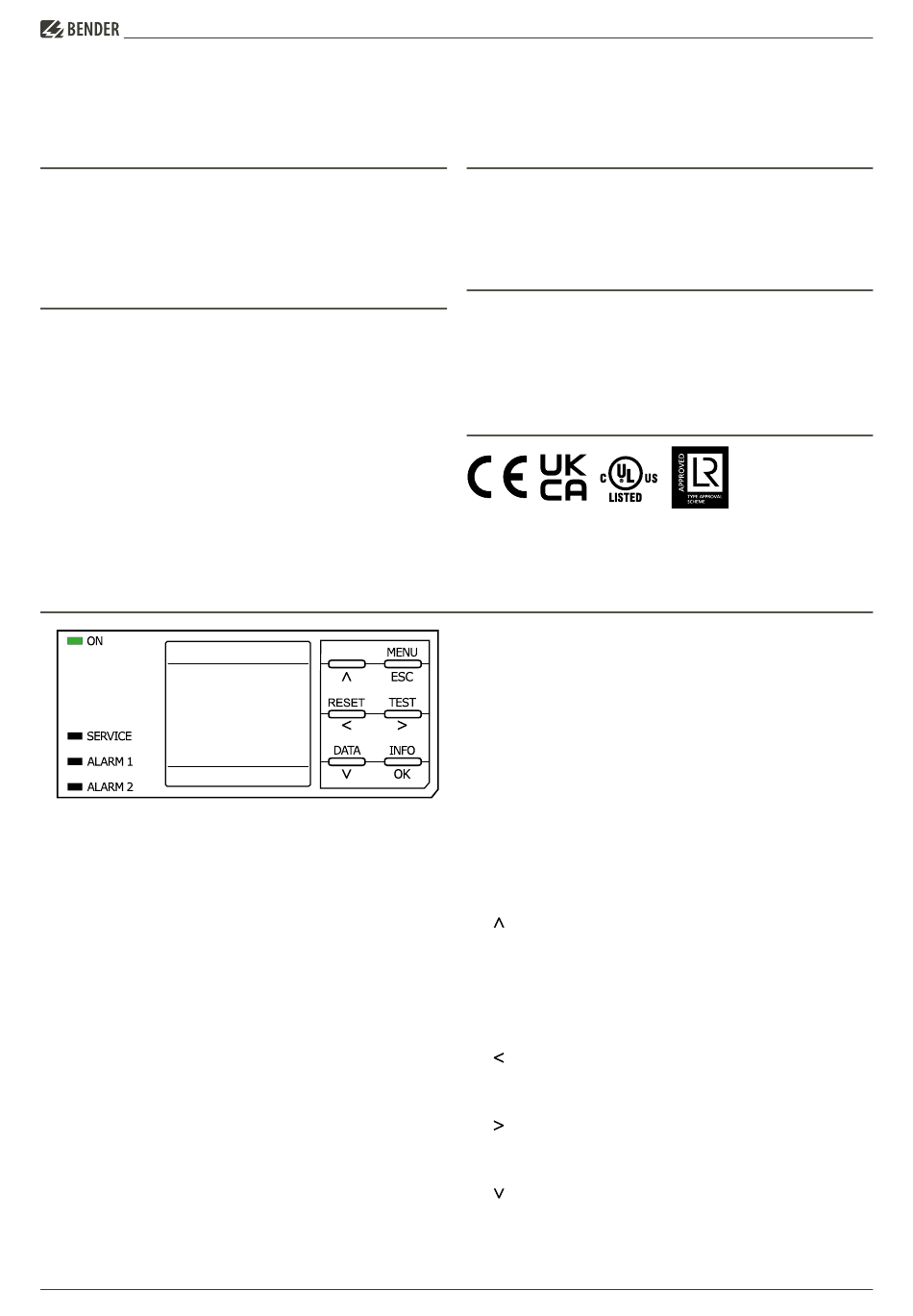

Bedienelemente
1 1
2 2
3 3
4 4
6
6
5 5
8 8
10
10
Messverfahren
AMP
Plus
Die Serie iso685-...-B arbeitet mit dem paten-
tierten AMP
präzise Überwachung moderner Stromversorgungs systeme, auch
bei umfangreichen, direkt angeschlossenen Gleich strom kompo-
nenten und hohen Netzableitkapazitäten gewährleistet.
Normen
Das ISOMETER® wurde unter Beachtung folgender Norm entwickelt:
• DIN EN 61557-8 (VDE 0413-8):2015-12
• IEC 61557-8:2014-12
• IEC 61557-8:2014/COR1:2016
• DIN EN 61557-8 Ber 1 (VDE 0413-8 Ber 1):2016-12
Zulassungen
1 -
ON
Die LED „ON" leuchtet, wenn das Gerät einge-
schaltet ist.
7 7
2 -
SERVICE Die LED „SERVICE" leuchtet, wenn entweder ein
Gerätefehler oder ein Anschlussfehler vorliegt
9 9
oder wenn sich das Gerät im Wartungszustand
befindet.
11
11
3 -
ALARM 1 Die LED „ALARM 1" leuchtet, wenn der Isolations-
widerstand des IT-Systems den eingestellten
Ansprechwert Ran1 unterschreitet.
4 -
ALARM 2 Die LED „ALARM 2" leuchtet, wenn der Isolations-
widerstand des IT-Systems den eingestellten
Ansprechwert Ran2 unterschreitet.
5 -
Display
Das Display des Geräts zeigt Informationen über
das Gerät und die Messungen an.
6 -
Navigiert in einer Liste nach oben oder erhöht
einen Wert.
7 -
MENU
Öffnet das Gerätemenü.
ESC
Bricht den aktuellen Vorgang ab oder navigiert
im Gerätemenü einen Schritt zurück.
8 -
RESET
Setzt Meldungen zurück.
Navigiert zurück (z. B. zum vorherigen
Einstellungsschritt) oder wählt Parameter aus.
9 -
TEST
Startet den Selbsttest des Geräts.
Navigiert nach vorne (z. B. zum nächsten
Einstellungsschritt) oder wählt Parameter aus.
10 -
DATA
Zeigt Daten und Werte an.
Navigiert in einer Liste nach unten oder reduziert
einen Wert.
11 -
INFO
Zeigt Informationen an.
OK
Bestätigt eine Aktion oder Auswahl.
ISOMETER® iso685-...-B
Plus
-Messver fahren. Damit ist eine
iso685-x-B_D00177_08_D_XXDE/07.2023
3
