2.3.5 Anschlussbeispiele

24 VDC
(1)
+
+
+
1
NPN
V+
8020
3
2
0 VDC

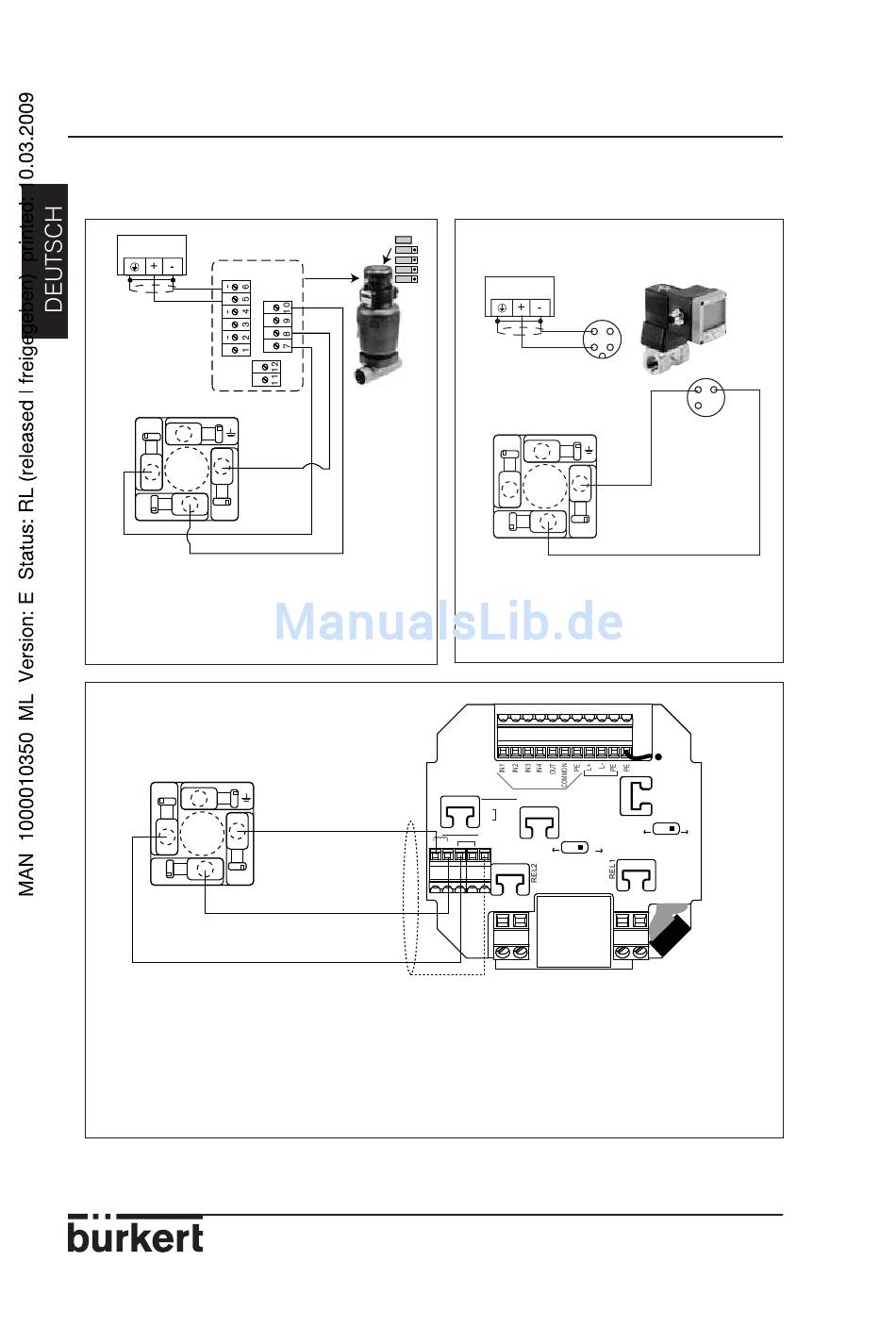

Anschluss zwischen 8020, Hall-Effekt-Ver-
sion, und auf einem Ventil 2031 montierten
TopControl 8630
1
V+
8020
3
2
0 VDC
Anschluss zwischen 8020, Low Power Hall-
Effekt-Version, und Dosiergerät 8025 Batch
(1) Ist keine direkte Erdung möglich, schließen Sie einen 100 nF / 50 V-Kondensator zwischen dem negativen
Anschluss der Versorgungsquelle und der Erde an.
INSTALLATION
TopControl
8630
2031
NPN
Für weitere elektrische Anschlüsse und korrekte Einstellung der verschiedenen
Schalter ziehen Sie sich bitte auf die Bedienungsanleitung des 8025 Batch
10
24 VDC
4
(1)
1
1
8020
3
2
Anschluss zwischen 8020, Spulen-
Version, und Regler 8623-2
1 2 3 4 5 6 7 8 9 10 11
Supply
12..30Vdc
NPN SENSOR BINARY
1 PULSE INPUT
2 -
SUPPLY
3 +
4 NC
COIL SENSOR
NC
L+ (L+)-12V
1 2 3 4 PE
SENSOR SUPPLY
3A/230VAC
FLOW SENSOR
8025 Batch
8623-2
M12
3
2
4 3
M8
1
COIL NPN
SENSOR INPUT
8020
