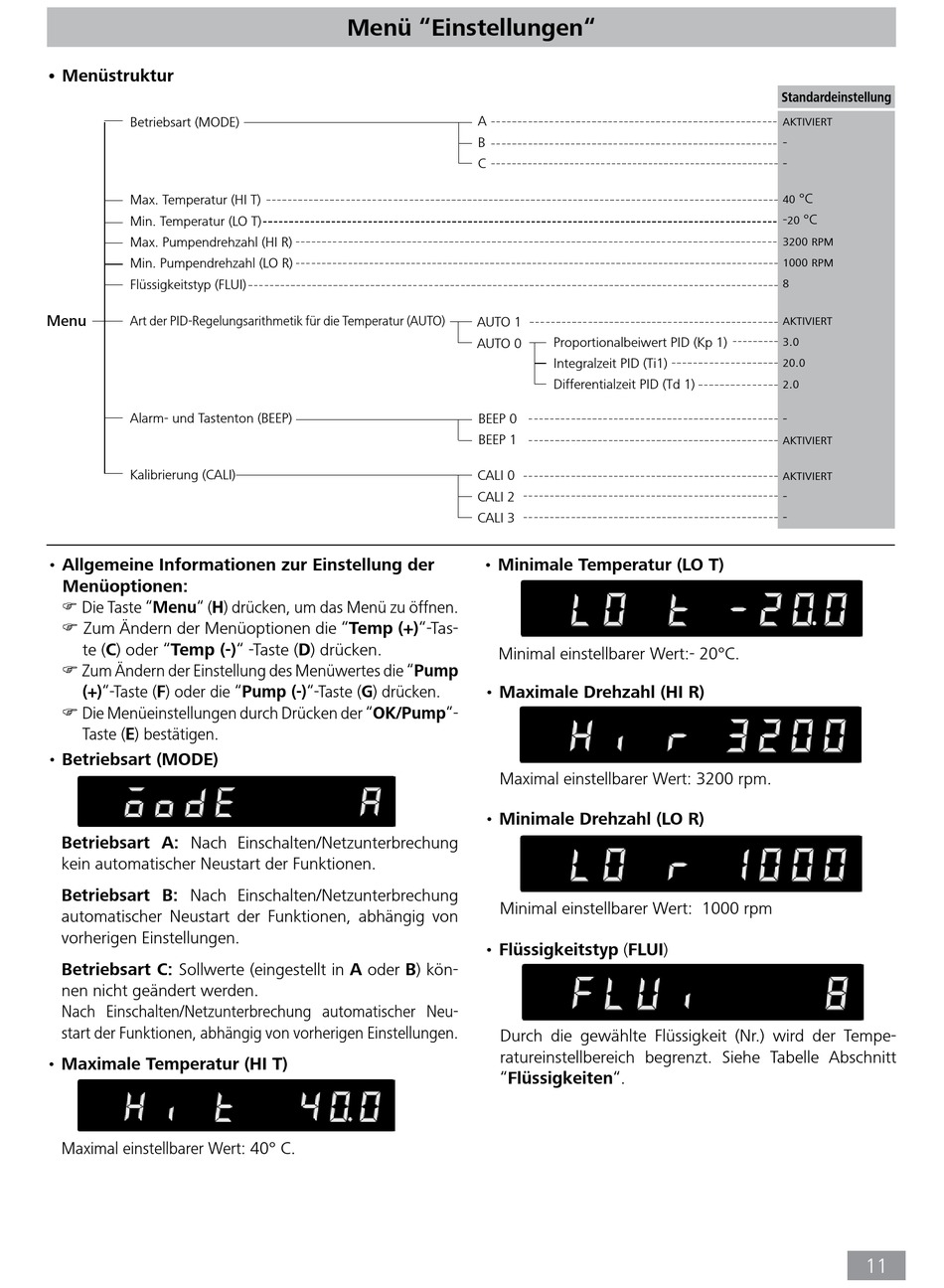

• Menüstruktur
Betriebsart (MODE)
Max� Temperatur (HI T)
Min� Temperatur (LO T)
Max� Pumpendrehzahl (HI R)
Min� Pumpendrehzahl (LO R)
Flüssigkeitstyp (FLUI)
Menu
Art der PID-Regelungsarithmetik für die Temperatur (AUTO)
Alarm- und Tastenton (BEEP)
Kalibrierung (CALI)
• Allgemeine Informationen zur Einstellung der
Menüoptionen:
F Die Taste "Menu" (H) drücken, um das Menü zu öffnen�
F Zum Ändern der Menüoptionen die "Temp (+)"-Tas-
te (C) oder "Temp (-)" -Taste (D) drücken�
F Zum Ändern der Einstellung des Menüwertes die "Pump
(+)"-Taste (F) oder die "Pump (-)"-Taste (G) drücken�
F Die Menüeinstellungen durch Drücken der "OK/Pump"-
Taste (E) bestätigen�
• Betriebsart (MODE)
Betriebsart A: Nach Einschalten/Netzunterbrechung
kein automatischer Neustart der Funktionen�
Betriebsart B: Nach Einschalten/Netzunterbrechung
automatischer Neustart der Funktionen, abhängig von
vorherigen Einstellungen�
Betriebsart C: Sollwerte (eingestellt in A oder B) kön-
nen nicht geändert werden�
Nach Einschalten/Netzunterbrechung automatischer Neu-
start der Funktionen, abhängig von vorherigen Einstellungen�
• Maximale Temperatur (HI T)
Maximal einstellbarer Wert: 40° C�
Menü "Einstellungen"
A
B
C
AUTO 1
AUTO 0
BEEP 0
BEEP 1
CALI 0
CALI 2
CALI 3
• Minimale Temperatur (LO T)
Minimal einstellbarer Wert:- 20°C�
• Maximale Drehzahl (HI R)
Maximal einstellbarer Wert: 3200 rpm�
• Minimale Drehzahl (LO R)
Minimal einstellbarer Wert: 1000 rpm
• Flüssigkeitstyp (FLUI)
Durch die gewählte Flüssigkeit (Nr�) wird der Tempe-
ratureinstellbereich begrenzt� Siehe Tabelle Abschnitt
"Flüssigkeiten"�
Proportionalbeiwert PID (Kp 1)
Integralzeit PID (Ti1)
Differentialzeit PID (Td 1)
Standardeinstellung
aktiviert
-
-
40 °C
-20 °C
3200 rpm
1000 rpm
8
aktiviert
3�0
20�0
2�0
-
aktiviert
aktiviert
-
-
11
