Im Arbeitsstatus den linken Knopf (K) drücken, um die Heiz-
funktion/Kühlfunktion zu stoppen; die Pumpe läuft weiter�
Durch Drücken der Tastensperre (I) für ca� 2 Sekunden kön-
nen die Bedienelemente des Geräts gesperrt werden, damit
während des Betriebs keine versehentlichen Änderungen
vor¬genommen werden können (LED (H) leuchtet auf)�
Zum Entsperren der Bedienelemente drücken Sie die Taste er-
neut für ca� 2 Sekunden LED (H) erlischt)�
Hinweis: Bei aktivierter Heiz-/Kühlfunktion können rechts
auf dem Display (Geschwindigkeitsanzeige) durch Drücken
der Menütaste (G) die externen/internen Realtemperaturen
überprüft werden�
Menüstruktur:
•
Betriebsart (MODE)
Max� Temperatur (HI T)
Min� Temperatur (LO T)
Max� Pumpendrehzahl (HI R)
Min� Pumpendrehzahl (LO R)
Flüssigkeitstyp (FLUI)
Art der PID-Regelungsarithmetik für die Temperatur (AUTO)
(Heizen)
Menu
Externe und interne Temperaturregelung (ET)
(Heizen)
Alarm- und Tastenton (BEEP)
Kühlung (COOL)
Kalibrierung (CALI)
DF t: maximale Temperaturdifferenz zwischen interner und externer Temperatur�
Hinweis:
Für weitere Einzelheiten siehe Tabelle:
ET=0
aktiviert
–
Falls ET = 0, bei nicht angeschlossenem externen Sensor, wird
auf dem Display durch Drücken der Menütaste (G) „- - - -"
angezeigt�
Durch Betätigen der Menütaste (G) während 10 Sekunden,
wird der Wert auf der rechten Display-Seite ausgeblendet
und die Pumpengeschwindigkeit angezeigt�
Bei aktivierter Heiz-/Kühlfunktion kann die Menüoption
durch Gedrückthalten der Taste (G) während 3 Sekunden
eingegeben werden�

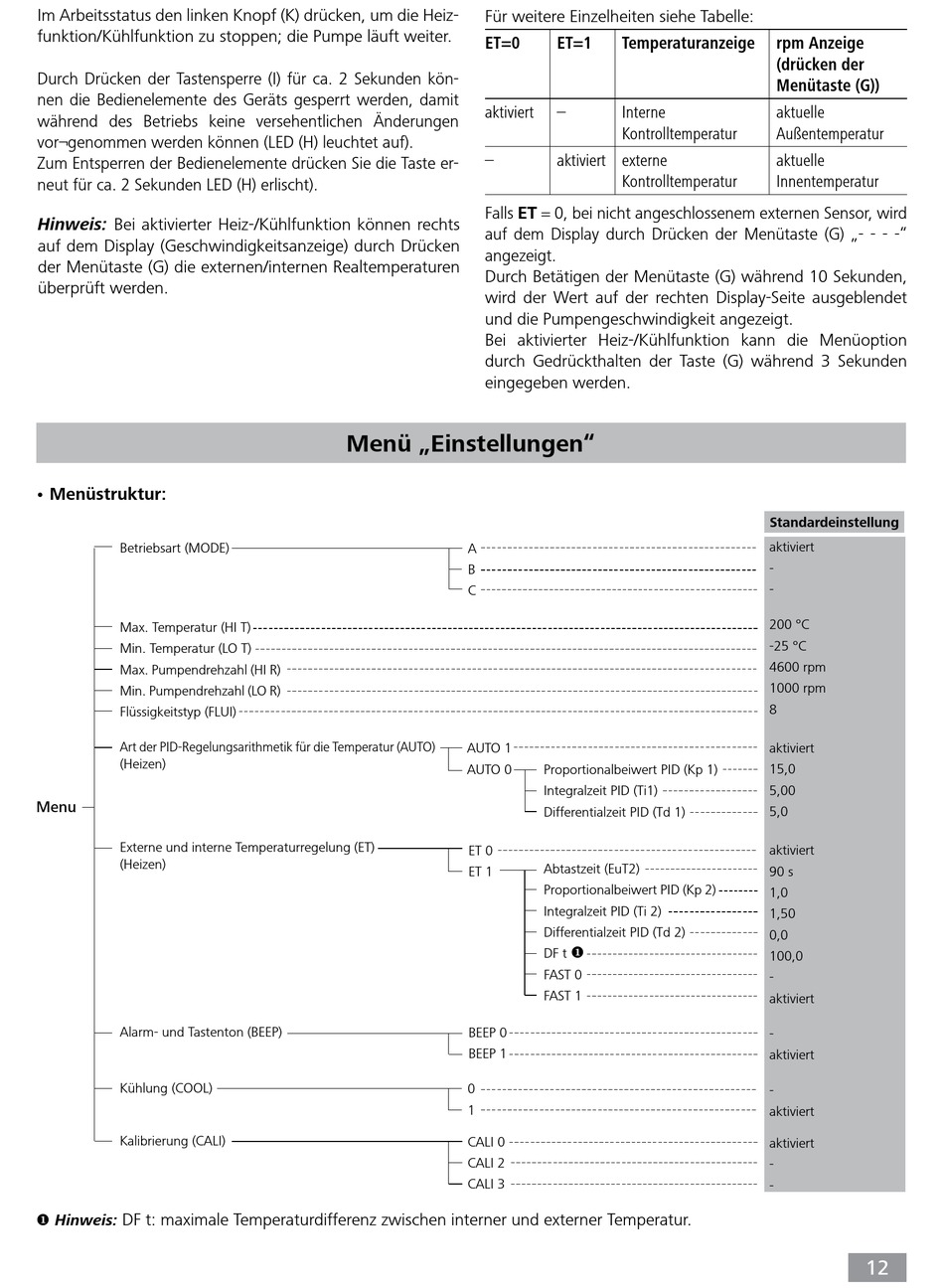

Menü „Einstellungen"
A
B
C
AUTO 1
AUTO 0
ET 0
ET 1
BEEP 0
BEEP 1
0
1
CALI 0
CALI 2
CALI 3
ET=1
Temperaturanzeige
–
Interne
Kontrolltemperatur
aktiviert externe
Kontrolltemperatur
Proportionalbeiwert PID (Kp 1)
Integralzeit PID (Ti1)
Differentialzeit PID (Td 1)
Abtastzeit (EuT2)
Proportionalbeiwert PID (Kp 2)
Integralzeit PID (Ti 2)
Differentialzeit PID (Td 2)
DF t
FAST 0
FAST 1
rpm Anzeige
(drücken der
Menütaste (G))
aktuelle
Außentemperatur
aktuelle
Innentemperatur
Standardeinstellung
aktiviert
-
-
200 °C
-25 °C
4600 rpm
1000 rpm
8
aktiviert
15,0
5,00
5,0
aktiviert
90 s
1,0
1,50
0,0
100,0
-
aktiviert
-
aktiviert
-
aktiviert
aktiviert
-
-
12
