- Jeder einzelne Befehl (incl� Parameter und Daten) und
jede Antwort werden mit CR LF abgeschlossen (Code: hex
0x0d hex 0x0A) und haben eine maximale Länge von 80
Zeichen�
- Das Dezimaltrennzeichen in einer Fließkommazahl ist der
Punkt (Code: hex 0x2E)�
Die vorhergehenden Ausführungen entsprechen weitest-
gehend den Empfehlungen des NAMUR-Arbeitskreises
(NAMUR-Empfehlungen zur Ausführung von elektrischen
Steckverbindungen für die analoge und digitale Signalüber-
tragung an Labor-MSR-Einzelgeräten� Rev�1�1)�
Befehle
Befehle
Function
IN_PV_2
Die interne Ist-Temperatur lesen
IN_PV_4
Die Ist-Pumpendrehzahl lesen
IN_SP_1
Die interne Soll-Temperatur lesen
IN_SP_4
Die Soll-Pumpendrehzahl lesen
OUT_SP_1 xxx
Die interne Soll-Temperatur XXX einstellen
OUT_SP_12@n
Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes
OUT_SP_4 xxx
Pumpendrehzahl XXX einstellen
OUT_SP_42@n
Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes
OUT_WD1@n
Started den Watchdog-Modus 1 und setzt die Watchdogzeit auf n (20���1500) Sekunden�
Echo der Watchdogzeit�
Bei einem WD1-Ereignis werden die Temperierfunktion und Pumpenfunktion ausgeschaltet�
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden�
OUT_WD2@n
Started den Watchdog-Modus 2 und setzt die Watchdogzeit auf n (20���1500) Sekunden�
Echo der Watchdogzeit�
Bei einem WD2-Ereignis wird die Soll-Temperatur auf die WD-Sicherheitstemperatur und die Soll-
Pumpendrehzahl auf WD-Sicherheitsdrehzahl geändert�
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden�
RESET
Die PC-Steuerung zurücksetzen und die Gerätefunktionen stoppen�
START_1
Die Temperierfunktion starten
START_4
Die Pumpenfunktion starten�
STOP_1
Die Temperierfunktion stoppen
STOP_4
Die Pumpenfunktion stoppen�

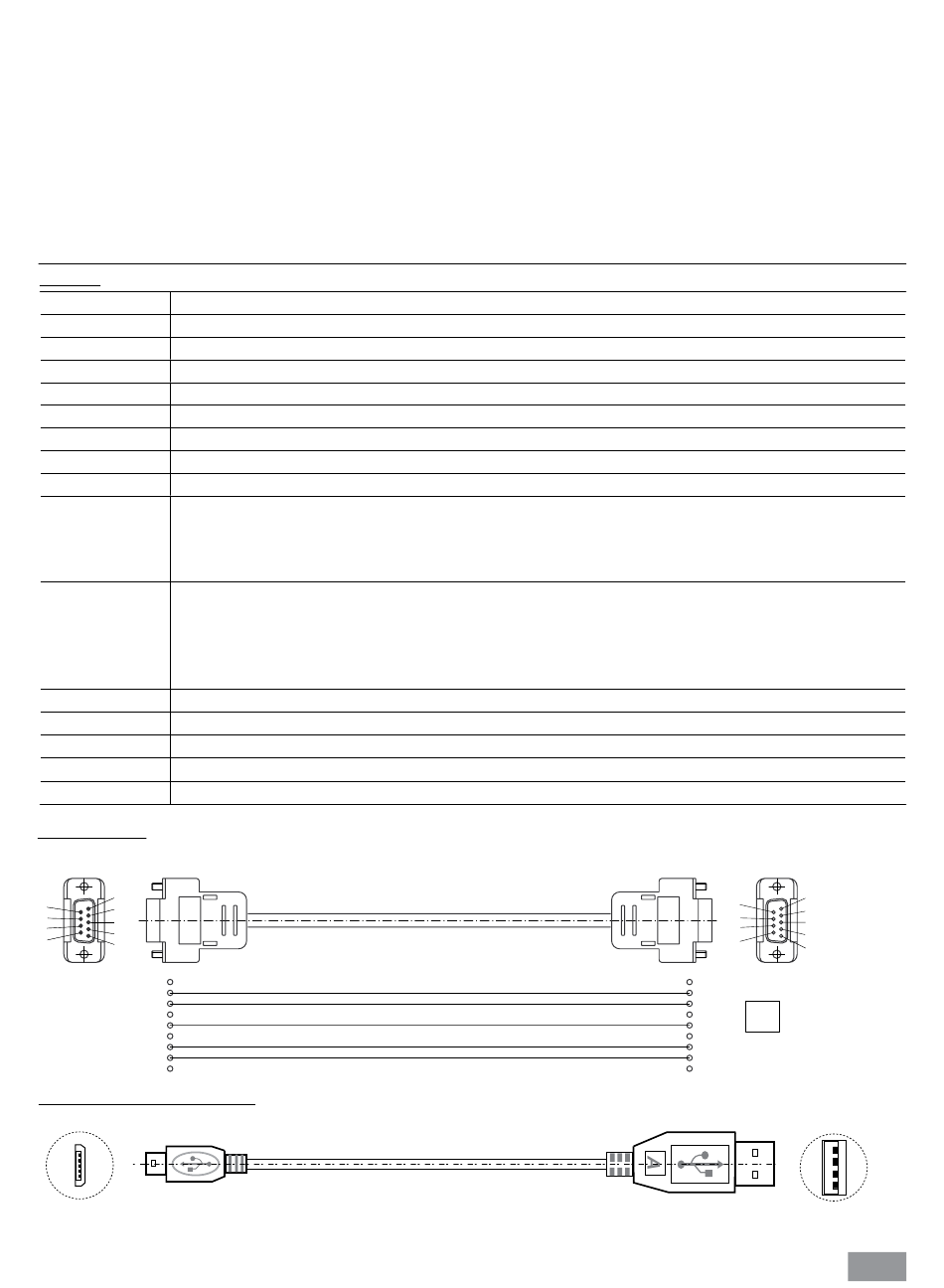

PC 1.1 Kabel:
Erforderlich zur Verbindung des RS 232-Anschlusses (10) mit einem PC�
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
Fig. 14
9
USB 2.0 Kabel A - Micro B:
Erforderlich zur Verbindung des USB-Anschlusses (11) mit einem PC�
USB micro B
Fig. 15
Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen
Befehle dienen nur als Low Level Befehle zur Kommunikati-
on zwischen Gerät und PC� Mit einem geeigneten Terminal
bzw� Kommunikationsprogramm können diese Befehle di-
rekt an das Gerät übertragen werden� Labworldsoft ist ein
komfortables IKA-Software Paket unter MS Windows zur
Steuerung des Gerätes und zur Erfassung der Gerätedaten,
das auch grafische Eingaben von z�B� Drehzahlrampen er-
laubt�
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
PC
4
5 GND
6
7 RTS
8 CTS
9
USB A
14
