Seite 73: Elcometer Ndt Modell Ptg6 Und Ptg8

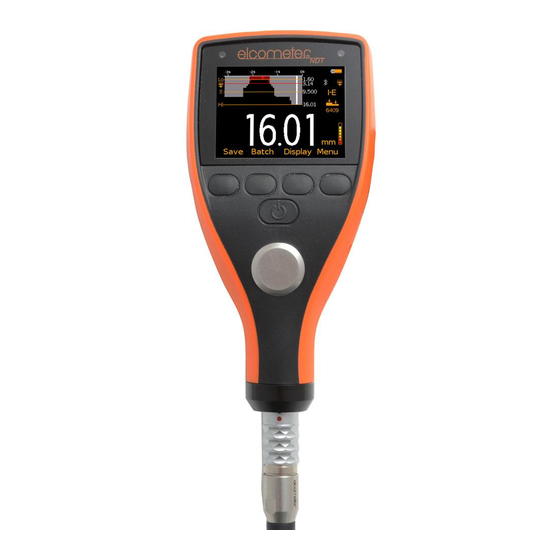

Gebrauchsanleitung Elcometer NDT Modell PTG6 und PTG8 Präzisions-Materialdickenmessgeräte www.elcometer.com... -
Seite 74: Pb Hg
Geräteabmessungen: 145 x 73 x 37 mm (5.7 x 2.87 x 1.46") - ohne Messkopf Gerätegewicht: 210 g (7,4 oz) - mit Batterien, ohne Messkopf Ein Materialsicherheitsdatenblatt für das mit dem Elcometer PTG6 und PTG8 gelieferte und als Zubehör erhältliche Koppelmittel steht auf unserer Website zum Download bereit: www.elcometer.com/images/stories/MSDS/Elcometer_Ultrasonic_Couplant_Blue.pdf... -
Seite 75: Geräteüberblick
Ein/Aus-Taste Messkopfanschluss USB-Datenausgangsbuchse (unter Abdeckung) Batteriefach (¼ Drehung zum Öffnen/Schließen) Aufnahme für Handschlaufe 2 PACKUNGSINHALT Elcometer NDT Präzisions-Materialdickenmessgerät < Rechtwinkliger 15 MHz 1/4" Einelement-Messkopf mit 9 mm und < 12 mm Acryl-Verzögerungsleitungen (falls bestellt) Ultraschall-Koppelmittel, 120 ml (4 fl oz) Flasche <... -
Seite 76: Verwendung Des Messgeräts
3 VERWENDUNG DES MESSGERÄTS Modell a Energieversorgung: Batterien PTG6, 8 mit Batterieladungsanzeige b Bluetooth: AN PTG6, 8 - Grau: nicht gekoppelt; Orange: gekoppelt PTG8 c Grenzwerte An (mit Grenzwertindexnummer) - Rot: Grenzwert überschritten d Messmodus PTG6, 8 I-E: Interface Echo; E-E: Echo/Echo ThruPaint™;... -
Seite 77: Erste Schritte (Einschließlich Anzeigemodi)
(siehe Abschnitt 16.1 'Messköpfe' auf Seite 28), sind 'intelligente' Messköpfe. Die Messkopffrequenz und der Messkopfdurchmesser werden automatisch vom Messgerät erkannt und der Anwender wird aufgefordert, den Verzögerungsleitungstyp (falls vorhanden) anzugeben. Details des angeschlossenen Messkopfs können jederzeit mit Menü/Infos/Sonden Information angezeigt werden. www.elcometer.com... -
Seite 78: Auswahl Ihrer Sprache
Einelement-Messköpfen mit Verzögerungsleitung und von Messköpfen anderer Hersteller mit der Elcometer PTG-Produktreihe ermöglicht - siehe Abschnitt 16.5 'Messkopfadapter' auf Seite 31. 4.3 AUSWAHL IHRER SPRACHE Halten Sie die EIN/AUS-Taste gedrückt, bis das Elcometer- Logo angezeigt wird. Drücken Sie Menü/Einstellungen/Sprache und wählen Sie Ihre é... - Seite 79 Messwerte & Abweichung ; Der letzte Ÿ Messwert wird zusammen mit der Abweichung vom Nominalwert angezeigt. Letzterer wird eingestellt über Menü/ Grenzwertspeicher/Grenzw.-Speicher erstellen/ Einst. Nominalwert. Im ‘Scan Modus’ nicht verfügbar - siehe Abschnitt 9.3 ‘Messwerterfassung im Scan Modus’ auf Seite 20. www.elcometer.com...
- Seite 80 ê dabei mithilfe der Softtaste è zur nächsten Ziffer umschalten und dann ‘Weiter’ drücken. Wiederholen Sie Schritt 2 für ‘B Scan Dicke’ (bzw. ‘B Scan Anfang’). Die Standardeinstellung ist ‘B Scan Anfang’ = 0; ‘B Scan Dicke’ = ‘Auto’. www.elcometer.com...
-
Seite 81: Auswahl Des Messmodus
Drücken Sie zur Auswahl des Messmodus Menü/Einstellungen/Messwert/Messmodus 4.7 AUSWAHL DER MASSEINHEITEN PTG-Messgeräte können die Messwerte in mm oder Zoll anzeigen. Drücken Sie zur Auswahl der Maßeinheiten Menü/Einstellungen/ Einheiten. Der Dickenbereich ist abhängig vom gemessenen Material und dem verwendeten Messkopf. www.elcometer.com... -
Seite 82: Auswahl Der Messrate Und Auflösung
Loses erstellt werden (siehe Abschnitt 5.1 und 5.2). Unterschiedliche Lose können unterschiedliche Grenzwerte verwenden. Erstellte Grenzwerte werden im Grenzwertspeicher des Messgeräts abgelegt und stehen zur späteren Auswahl bereit (siehe Abschnitt 5.3). Gespeicherte Grenzwerte können umbenannt und die Werte können jederzeit geändert werden (siehe Abschnitt 5.4 und 5.5). www.elcometer.com... -
Seite 83: Erstellen Von Grenzwerten Für Individuelle Messwerte
Es sind nur die für den verwendeten Messmodus spezifischen Grenzwerte wählbar. Losgrenzwerte können jederzeit über Los/Betrachte Los/Los Information angezeigt werden. Wenn ein Grenzwertspeicher in Gebrauch ist, wird rechts in der Messwertanzeige angezeigt, wobei 'n' für die Indexnummer des Grenzwerts steht. www.elcometer.com... -
Seite 84: Umbenennen Von Grenzwerten
Sie ‘Weiter’. Wiederholgen Sie erforderlichenfalls Schritt 3-4 für ‘Unterer Grenzwert’ (oder ‘Oberer Grenzwert’) und ‘Einst. Nominalwert’. Wenn alle Werte nach Bedarf geändert wurden, markieren Sie é mithilfe der Softtasten ‘Grenzw.-Speicher speichern n’ und ê drücken zum Speichern der Änderungen ‘Wählen’. www.elcometer.com... -
Seite 85: Kalibriermethoden
Zum Kalibrieren wird die bekannte Schallgeschwindigkeit schwindigkeit des zu messenden Materials verwendet. Werks- Zum Kalibrieren wird die werkseitige Standardkalibrierung kalibrierung der Standard-schallgeschwindigkeit für Stahl von 5920 m/s (ca. 0,233 Zoll/μs) verwendet. Die Material- und Schallgeschwindigkeit-Kalibriermethoden sind hilfreich, wenn keine unbeschichteten Materialproben verfügbar sind. www.elcometer.com... -
Seite 86: Kalibrieren Ihres Messgeräts
Symbol für die Kalibriermethode angezeigt. Hinweis: Die 1-Punkt-Kalibrierung muss auf Material durchgeführt werden, von dem der Farbanstrich bzw. die Beschichtung entfernt wurde. Wenn der Farbanstrich bzw. die Beschichtung vor dem Kalibrieren nicht entfernt wird, resultiert dies in ungenauen Messwerten. www.elcometer.com... -
Seite 87: Verwendung Der 2-Punkt-Kalibrierung
Symbol für die Kalibriermethode angezeigt. Hinweis: Die 2-Punkt-Kalibrierung muss auf Material durchgeführt werden, von dem der Farbanstrich bzw. die Beschichtung entfernt wurde. Wenn der Farbanstrich bzw. die Beschichtung vor dem Kalibrieren nicht entfernt wird, resultiert dies in ungenauen Messwerten. www.elcometer.com... -
Seite 88: Verwendung Der Materialkalibrierung
Softtaste è zur nächsten Ziffer weiter. Drücken Sie dann ‘Weiter’, um den eingegebenen Wert zu verwenden. Durch Drücken von ‘Escape’ kann der Kalibriervorgang jederzeit abgebrochen werden, ohne das Messgerät zu kalibrieren. Die eingegebene Schallgeschwindigkeit wird rechts im Display unter dem Symbol für die Kalibriermethode angezeigt. www.elcometer.com... -
Seite 89: Kalibrierungsprüfung
Messwerten, wenn diese außerhalb der Werte liegen, bei denen das Messgerät ursprünglich kalibriert wurde. Wenn ein Messwert 10% oder mehr unter dem unteren Kalibrierwert oder 10% über dem oberen Kalibrierwert liegt, ertönt das akustische Warnsignal, die rote LED blinkt und das Kalibriersymbol wird rot angezeigt. www.elcometer.com... -
Seite 90: Sperren Der Kalibrierung
Markieren Sie die gewünschte Kalibriermethode mithilfe der é Softtaste und folgen Sie zum Kalibrieren des Messgeräts ê den Anleitungen auf dem Bildschirm. Die Kalibrierung wird im Speicher des Messgeräts als Kalibrierspeicher n abgelegt, wobei n = 1, 2 oder 3. www.elcometer.com... -
Seite 91: Zugangssperre Mit Pin-Code
ElcoMaster deaktiviert werden. Schließen Sie das Messgerät mit dem ® mitgelieferten USB-Kabel an einen PC an, auf dem ElcoMaster Version 2.0.50 oder höher installiert ist, und wählen Sie Edit/Clear PIN. Die Softtaste è erscheint, wenn das erste ‘X’ durch eine Ziffer ersetzt wird. www.elcometer.com... -
Seite 92: Erfassen Eines Messwerts
Umständen ein anderer Messkopf (Größe oder Frequenz) für das zu messende Material gewählt werden. PTG6 - Der letzte Messwert bleibt beim Abheben des Messkopfs von der Oberfläche auf dem Bildschirm. PTG8 - Drücken Sie 'Sichern', um den aktuellen Messwert im Messgerät oder im Losspeicher abzulegen und heben Sie den... - Seite 93 Messwert wird auf dem Bildschirm angezeigt. Drücken Sie ‘Sichern’, um die gescannten Messwerte im Messgerät oder Losspeicher abzulegen. Drücken Sie ‘Lösch.’, um den letzten Scan zu verwerfen und neu zu starten. Nehmen Sie den Messkopf von der Oberfläche ab. www.elcometer.com...
-
Seite 94: Arbeiten Mit Losen - Ptg8
Benutzer können ein Sequenzlos oder ein Rasterlos erstellen: Sequenzlose: Messwerte werden listenförmig gespeichert. Ÿ Rasterlose: Messwerte werden erfasst und in einem Raster- Ÿ bzw. Tabellenformat gespeichert. Der Benutzer definiert eine Anzahl von Zeilen und Spalten sowie die Richtung, in der die Messdaten erfasst und gespeichert werden. www.elcometer.com... - Seite 95 Anzahl Spalten = 3. Der erste Messwert wird in Zelle A1, der zweite in B1, der dritte in C1, der vierte in A2 gespeichert usw. Die Loseinstellungen werden im Loskopf gespeichert und können jederzeit mit Los/Betrachte Los/Los Information angezeigt werden. www.elcometer.com...
-
Seite 96: Anzeigen Von Losdaten - Ptg8
Unterer Grenzwert ( ) - (sofern festgelegt) und die Anzahl der Ÿ Messwerte, die unter dem unteren Grenzwert liegen ( Oberer Grenzwert ( ) - (sofern festgelegt) und die Anzahl der Ÿ Messwerte, die über dem oberen Grenzwert liegen ( www.elcometer.com... - Seite 97 Wenn das Los mehr Messwerte enthält als auf einem Bildschirm angezeigt werden können, werden mehrere Messwerte in einem Balken zusammengefasst. Falls ein einzelner Messwert innerhalb des 'zusammengefassten Balkens' außerhalb der festgelegten Grenzwerte liegt, wird der gesamte Balken rot angezeigt. Für Lose mit mehr als einem Messwert. www.elcometer.com...
-
Seite 98: Menüstruktur - Ptg6
25 Messwerte vorwärts durchlaufen. Durch Drücken der Softtaste 'Zoom-' wird wieder zum ursprünglichen Übersichtsdiagramm umgeschaltet, das alle Messwerte im Los zeigt. Durch Drücken der Softtaste 'Zurück' wird das Menü Los/Betrachte Los angezeigt. 12 MENÜSTRUKTUR - PTG6 Kalibriermethode Kalibrierung ○ Schallgeschwindigkeit Kalibrieren ○... -
Seite 99: Menüstruktur - Ptg8
13 MENÜSTRUKTUR - PTG8 www.elcometer.com... -
Seite 100: Datendownload - Ptg8
14 DATENDOWNLOAD - PTG8 ® 14.1 MIT ELCOMASTER Mithilfe der jedem Messgerät beiliegenden und auf elcometer.com ® als kostenloses Download verfügbaren ElcoMaster -Software können Messwerte zur Archivierung und zum Erstellen von Berichten auf einen PC übertragen werden. Die Daten können über ®... -
Seite 101: Upgrade Ihres Messgeräts
14 DATENDOWNLOAD - PTG8 (Fortsetzung) Geeignet für Smartphones und Tablets, die Android 2.1 oder höher verwenden. Laden Sie die App zum Installieren über www.elcometer.com oder Google Play™ Store herunter und folgen Sie den Anleitungen auf dem Bildschirm. Geeignet für iPhone 6 Plus,... -
Seite 102: Verzögerungsleitungen
Beim Messen auf dünnem Kunststoff im Kunststoffmodus (PLAS) muss eine Graphit-Verzögerungsleitung verwendet werden. Diese sind als optionales Zubehör erhältlich. Beschreibung Bestellnummer Acryl-Verzögerungsleitung; 1/4 Ø x 9 mm T92016528 Acryl-Verzögerungsleitung; 1/4 Ø x 12 mm T92016529 Graphit-Verzögerungsleitung; 1/4 Ø x 3/8" T92023853-4 www.elcometer.com... -
Seite 103: Einzelne Kalibrierstandards
Mit den Nenndicken von; 2, 5, 10, 15, 20, 25 & 30mm (0,08, 0,20, 0,39, 0,59, 0,79, 0,98 & 1,18") , einschließlich Halterung und Kalibrierzertifikat. Kalibrierstandardhalterung T920CALSTD-HLD Geeignet für Dicken bis zu 100mm (3,94") Hinweis: Elcometer empfiehlt, Kalibrierstandards in Anti-Korrosions-Folie einzuwickeln während sie nicht benutzt werden. EINZELNE KALIBRIERSTANDARDS Nenndicken Nenndicken Bestellnummer... -
Seite 104: Garantie
17 GARANTIE PTG-Messgeräte sind durch eine 12-monatige Garantie gegen Fertigungsfehler geschützt, die Kontamination und Verschleiß ausschließt. Die Garantie kann innerhalb von 60 Tagen ab Kauf unter www.elcometer.com auf zwei Jahre verlängert werden. Messköpfe sind durch eine 90-tägige Garantie geschützt. www.elcometer.com... -
Seite 105: Technische Daten
18 TECHNISCHE DATEN PTG8 Modell PTG6 Interface Echo: 1,65 - 25,40mm (0,065 - 1") Dickenbereich Echo-Echo ThruPaint™: 0,15 - 10,15mm (0,006 - 0,4") Kunststoff Modus: 0,15 - 5,00mm (0,006 - 0,197") ±1% oder 0,015mm, es trifft jeweils der größere der beiden Werte zu Genauigkeit (±1% oder 0,001",... -
Seite 106: Rechtliche Hinweise Und Behördliche Informationen
Handelsmarke im Eigentum der Bluetooth SIG Inc und lizenziert für Elcometer Limited. Elcometer PTG8: Geeignet für iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. und 5. Generation). -
Seite 107: Anhang 1: Vorbereiten Der Prüffläche
Oberflächen wirken sich auf den Schallstrahl wie Milchglas auf Licht aus. Der Strahl wird diffus und in alle Richtungen gestreut. Neben der Beeinträchtigung der Messung tragen raue Oberflächen auch zum übermäßigen Verschleiß des Messkopfs bei, insbesondere, wenn der Messkopf über die Oberfläche 'geschruppt' wird. www.elcometer.com... - Seite 108 TMA-0608-02 Ausgabe 01 - Text mit Umschlag Nr. 25635-02...
