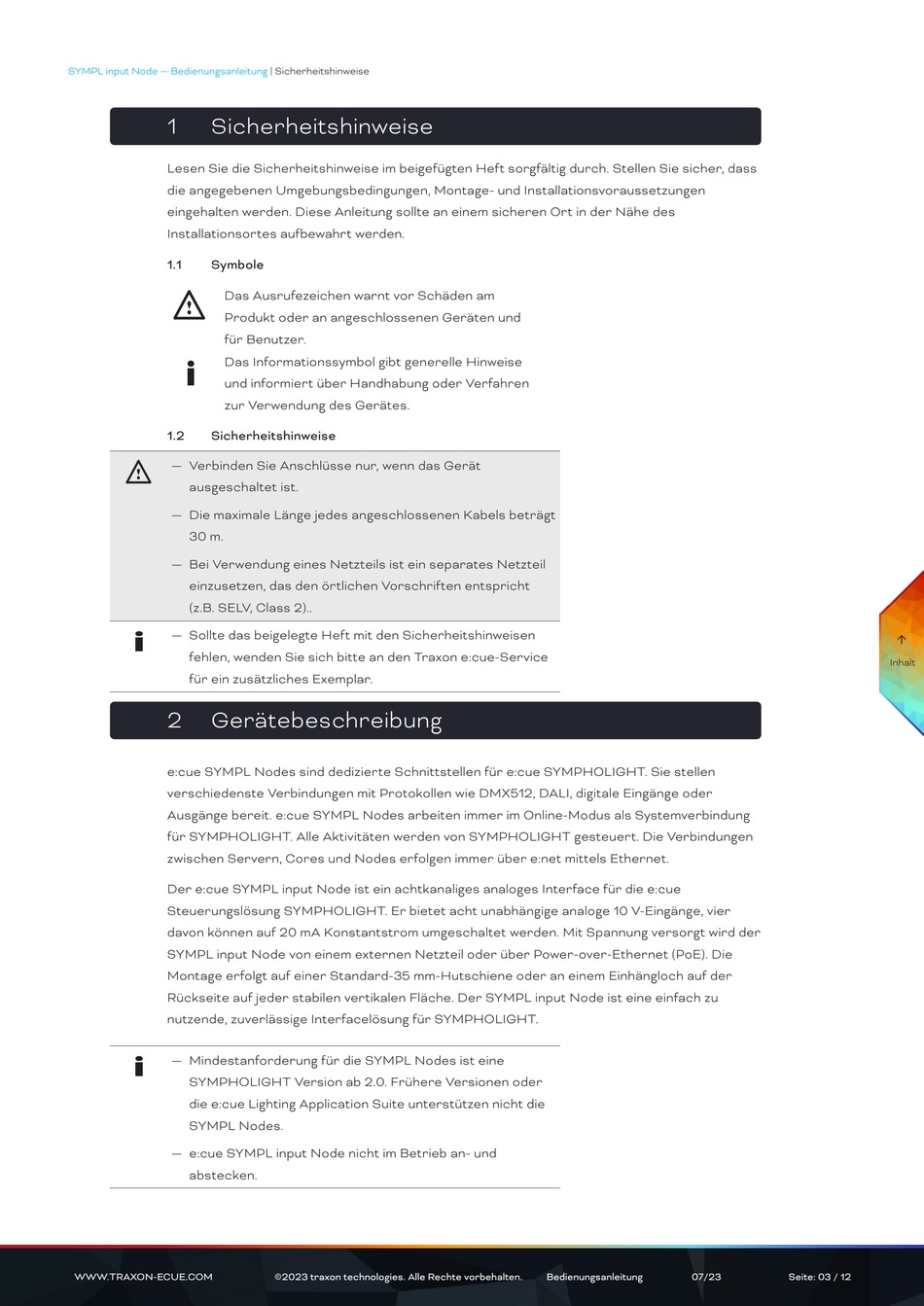

SYMPL input Node — Bedienungsanleitung
1
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise im beigefügten Heft sorgfältig durch. Stellen Sie sicher, dass
die angegebenen Umgebungsbedingungen, Montage- und Installationsvoraussetzungen
eingehalten werden. Diese Anleitung sollte an einem sicheren Ort in der Nähe des
Installationsortes aufbewahrt werden.
1.1
Symbole
Das Ausrufezeichen warnt vor Schäden am
!
Produkt oder an angeschlossenen Geräten und
für Benutzer.
i
Das Informationssymbol gibt generelle Hinweise
und informiert über Handhabung oder Verfahren
zur Verwendung des Gerätes.
1.2
Sicherheitshinweise
— Verbinden Sie Anschlüsse nur, wenn das Gerät
!
ausgeschaltet ist.
— Die maximale Länge jedes angeschlossenen Kabels beträgt
30 m.
— Bei Verwendung eines Netzteils ist ein separates Netzteil
einzusetzen, das den örtlichen Vorschriften entspricht
(z.B. SELV, Class 2)..
i
— Sollte das beigelegte Heft mit den Sicherheitshinweisen
fehlen, wenden Sie sich bitte an den Traxon e:cue-Service
für ein zusätzliches Exemplar.
2
Gerätebeschreibung
e:cue SYMPL Nodes sind dedizierte Schnittstellen für e:cue SYMPHOLIGHT. Sie stellen
verschiedenste Verbindungen mit Protokollen wie DMX512, DALI, digitale Eingänge oder
Ausgänge bereit. e:cue SYMPL Nodes arbeiten immer im Online-Modus als Systemverbindung
für SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindungen
zwischen Servern, Cores und Nodes erfolgen immer über e:net mittels Ethernet.
Der e:cue SYMPL input Node ist ein achtkanaliges analoges Interface für die e:cue
Steuerungslösung SYMPHOLIGHT. Er bietet acht unabhängige analoge 10 V-Eingänge, vier
davon können auf 20 mA Konstantstrom umgeschaltet werden. Mit Spannung versorgt wird der
SYMPL input Node von einem externen Netzteil oder über Power-over-Ethernet (PoE). Die
Montage erfolgt auf einer Standard-35 mm-Hutschiene oder an einem Einhängloch auf der
Rückseite auf jeder stabilen vertikalen Fläche. Der SYMPL input Node ist eine einfach zu
nutzende, zuverlässige Interfacelösung für SYMPHOLIGHT.
i
— Mindestanforderung für die SYMPL Nodes ist eine
SYMPHOLIGHT Version ab 2.0. Frühere Versionen oder
die e:cue Lighting Application Suite unterstützen nicht die
SYMPL Nodes.
— e:cue SYMPL input Node nicht im Betrieb an- und
abstecken.
WWW.TRAXON-ECUE.COM
| Sicherheitshinweise
©2023 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
07/23
