5 | Montage
8. Wenn erforderlich, schlagen Sie den Motor mit einem Hebezeug an zwei geeigneten Anschlagpunkten so an, dass die
Motorwelle senkrecht nach unten zeigt.
9. Verdrehen Sie den Motor axial zum Getriebe so, dass die Typenschilder sich möglichst auf der gleichen Seite befinden
und auch nach dem Einbau in die Maschine abgelesen werden können.
10. Setzen Sie den Motor auf den Motoradapter vorsichtig so auf, dass die motorseitige Kupplungsnabe (3) zentrisch in
die Kupplungshülse (8) eingeführt wird und die Bogenzähne der Kupplungsnabe leicht in die Innenverzahnung der
Kupplungshülse finden.
11. Die Anlageflächen des Motorflansches und Motoradapterflansches müssen spaltfrei aneinander liegen. Wenn dies
nicht der Fall ist, wenden Sie keine Gewalt an, sondern überprüfen Sie die Maße des Motors.
12. Montieren Sie den Motor mit entsprechenden Befestigungsschrauben (1) der Festigkeitsklasse 8.8 an den
Motoradapter. Wenn die Befestigungsbohrungen des Motoradapters ohne Gewinde sind, verwenden Sie Muttern (5)
der Festigkeitsklasse 8.
13. Ziehen Sie die Befestigungsschrauben mit entsprechendem Anzugsdrehmoment an (siehe Kapitel
Anzugsdrehmomente).

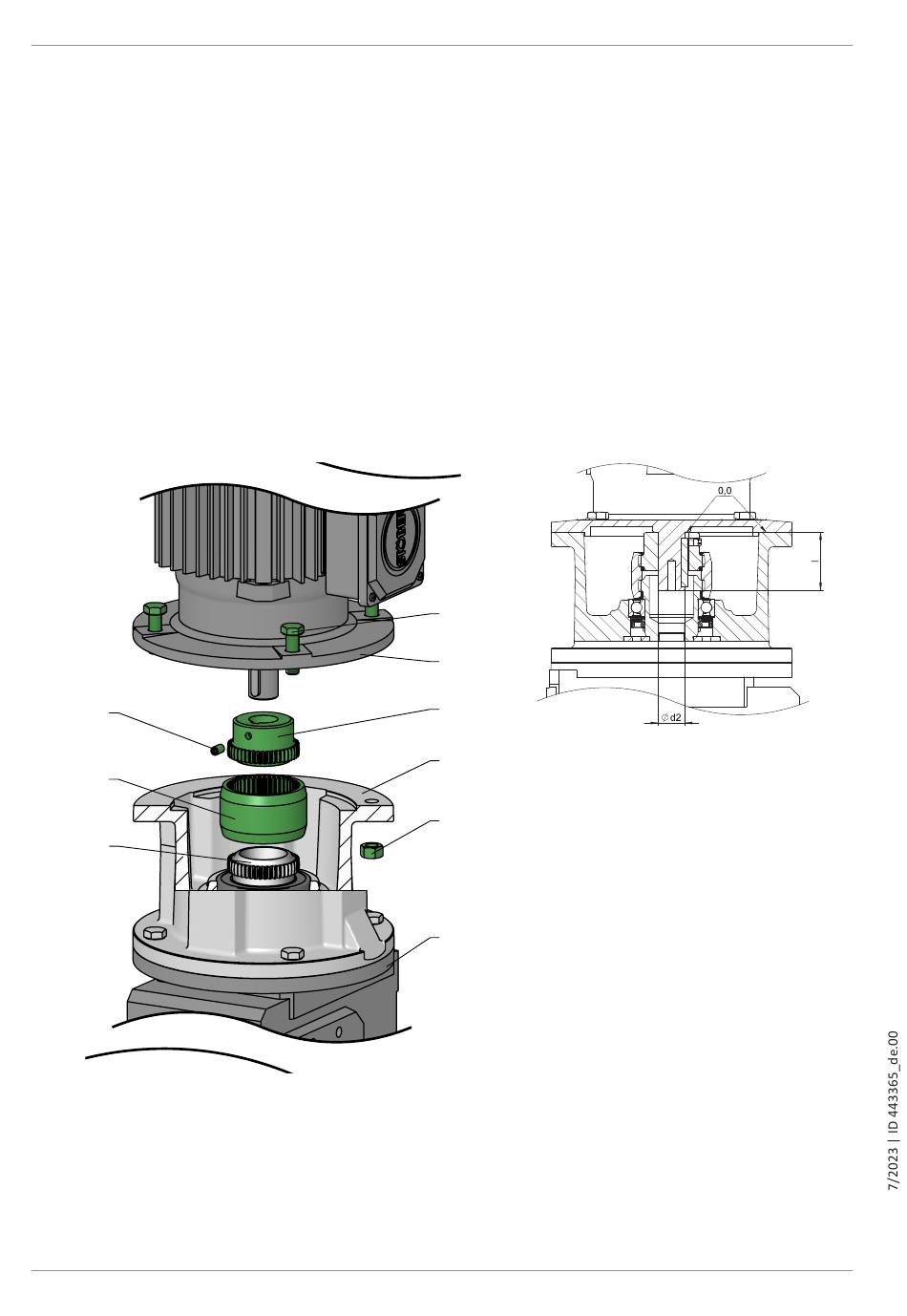

9
8
7
1
Schraube
3
Kupplungsnabe (motorseitig)
5
Mutter
7
Kupplungsnabe (getriebeseitig)
9
Gewindestift
22
1
2
3
4
6
5
2
Motor
4
Motoradapter
6
Getriebe
8
Kupplungshülse
