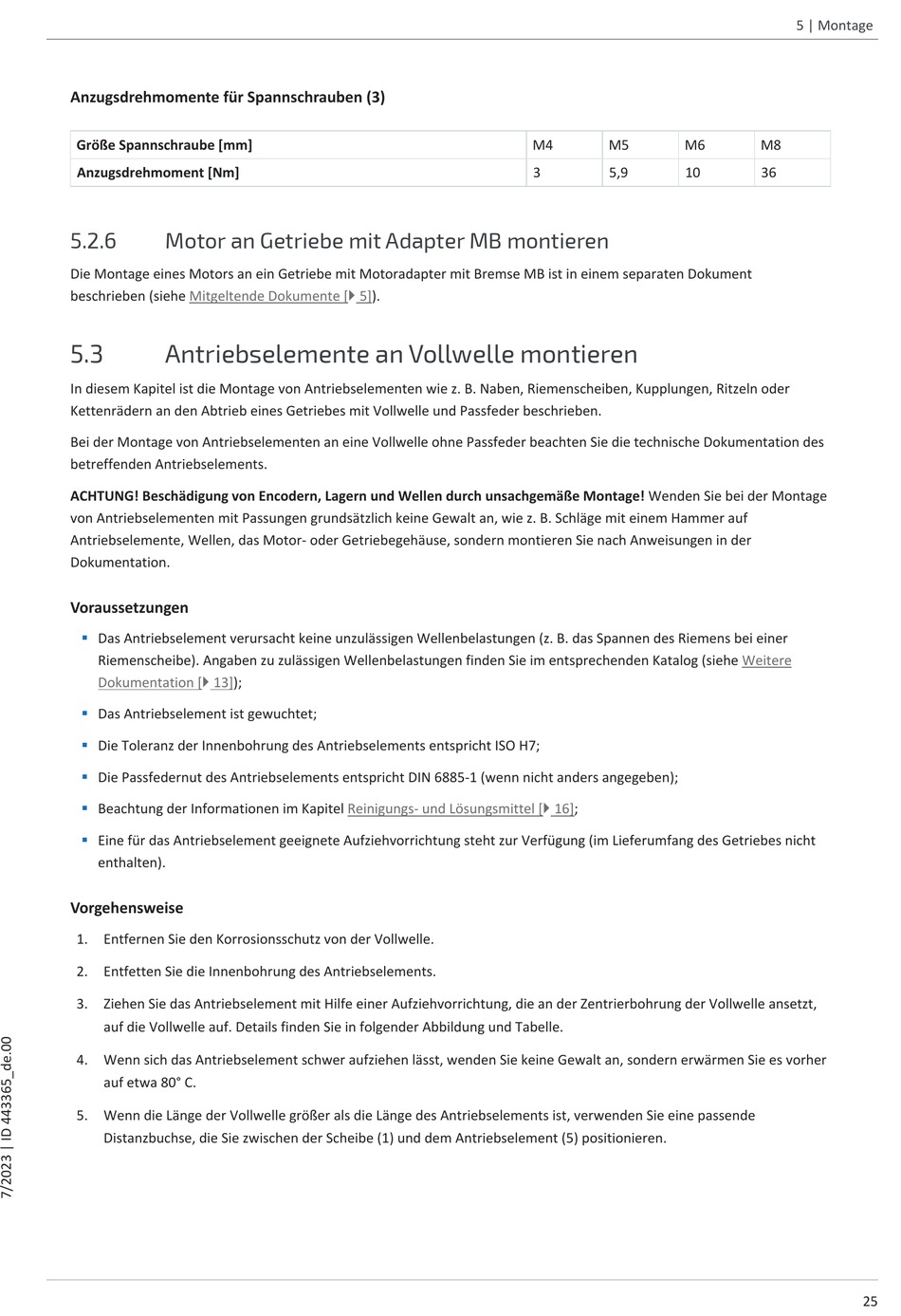

Anzugsdrehmomente für Spannschrauben (3)
Größe Spannschraube [mm]
Anzugsdrehmoment [Nm]
5.2.6

Motor an Getriebe mit Adapter MB montieren

Die Montage eines Motors an ein Getriebe mit Motoradapter mit Bremse MB ist in einem separaten Dokument
beschrieben (siehe
Mitgeltende Dokumente
5.3

Antriebselemente an Vollwelle montieren

In diesem Kapitel ist die Montage von Antriebselementen wie z. B. Naben, Riemenscheiben, Kupplungen, Ritzeln oder
Kettenrädern an den Abtrieb eines Getriebes mit Vollwelle und Passfeder beschrieben.
Bei der Montage von Antriebselementen an eine Vollwelle ohne Passfeder beachten Sie die technische Dokumentation des
betreffenden Antriebselements.
ACHTUNG! Beschädigung von Encodern, Lagern und Wellen durch unsachgemäße Montage! Wenden Sie bei der Montage
von Antriebselementen mit Passungen grundsätzlich keine Gewalt an, wie z. B. Schläge mit einem Hammer auf
Antriebselemente, Wellen, das Motor- oder Getriebegehäuse, sondern montieren Sie nach Anweisungen in der
Dokumentation.
Voraussetzungen
§
Das Antriebselement verursacht keine unzulässigen Wellenbelastungen (z. B. das Spannen des Riemens bei einer
Riemenscheibe). Angaben zu zulässigen Wellenbelastungen finden Sie im entsprechenden Katalog (siehe
Dokumentation
[} 13]);
§
Das Antriebselement ist gewuchtet;
§
Die Toleranz der Innenbohrung des Antriebselements entspricht ISO H7;
§
Die Passfedernut des Antriebselements entspricht DIN 6885-1 (wenn nicht anders angegeben);
§
Beachtung der Informationen im Kapitel
§
Eine für das Antriebselement geeignete Aufziehvorrichtung steht zur Verfügung (im Lieferumfang des Getriebes nicht
enthalten).
Vorgehensweise
1. Entfernen Sie den Korrosionsschutz von der Vollwelle.
2. Entfetten Sie die Innenbohrung des Antriebselements.
3. Ziehen Sie das Antriebselement mit Hilfe einer Aufziehvorrichtung, die an der Zentrierbohrung der Vollwelle ansetzt,
auf die Vollwelle auf. Details finden Sie in folgender Abbildung und Tabelle.
4. Wenn sich das Antriebselement schwer aufziehen lässt, wenden Sie keine Gewalt an, sondern erwärmen Sie es vorher
auf etwa 80° C.
5. Wenn die Länge der Vollwelle größer als die Länge des Antriebselements ist, verwenden Sie eine passende
Distanzbuchse, die Sie zwischen der Scheibe (1) und dem Antriebselement (5) positionieren.
[} 5]).
Reinigungs- und Lösungsmittel
M4
M5
M6
3
5,9
10
[} 16];
5 | Montage
M8
36
Weitere
25
