Produktbeschreibung
In diesem Kapitel finden Sie Produktdetails, die für die Montage, Inbetriebnahme und Instandhaltung wichtig sind.
Detaillierte technische Daten zu Ihrem Antrieb finden Sie in der Auftragsbestätigung. Weitere Produktinformationen und
Maßbilder finden Sie im entsprechenden Katalog
separate technische Dokumentation.
3.1
Prinzipieller Aufbau
5

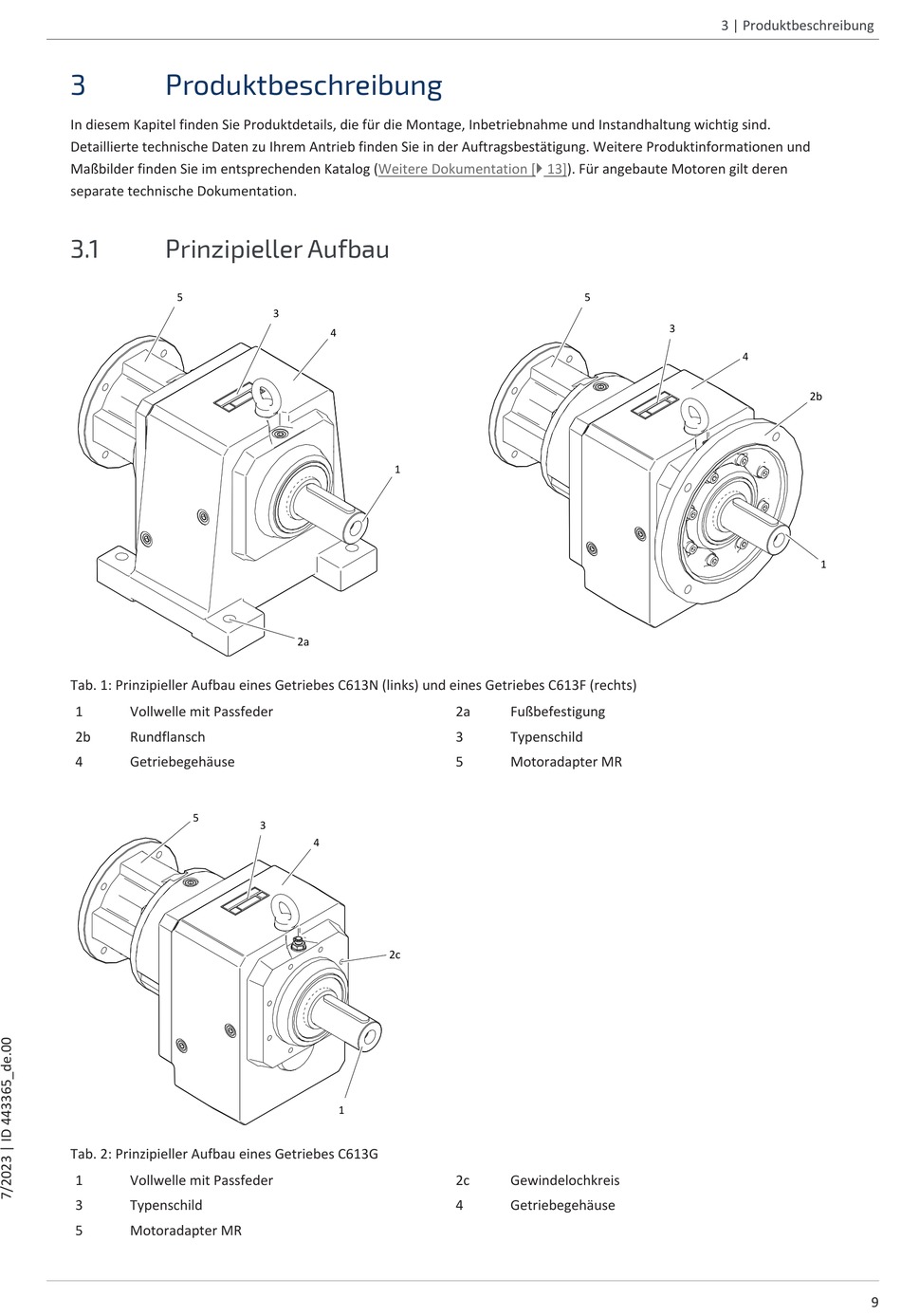

Tab. 1: Prinzipieller Aufbau eines Getriebes C613N (links) und eines Getriebes C613F (rechts)
1
Vollwelle mit Passfeder
2b
Rundflansch
4
Getriebegehäuse
5
Tab. 2: Prinzipieller Aufbau eines Getriebes C613G
1
Vollwelle mit Passfeder
3
Typenschild
5
Motoradapter MR
(Weitere Dokumentation
3
4
1
2a
3
4
2c
1
[} 13]). Für angebaute Motoren gilt deren
5
2a
Fußbefestigung
3
Typenschild
5
Motoradapter MR
2c
Gewindelochkreis
4
Getriebegehäuse
