Code
Bezeichnung
1
Herstellerbezeichnung
2
Typenbezeichnung
3
Übersetzung des Getriebes
4
Schmierstoffspezifikation
5
Serialnummer des Getriebes
6
QR-Code (Link zu Produktinformationen)
7
Maße des Motoradapters (Passrand/Lochkreis/Motorwellendurchmesser)
8
Herstellungsdatum (Jahr/Kalenderwoche)
9
Schmierstofffüllmenge
10
Kundenspezifische Daten

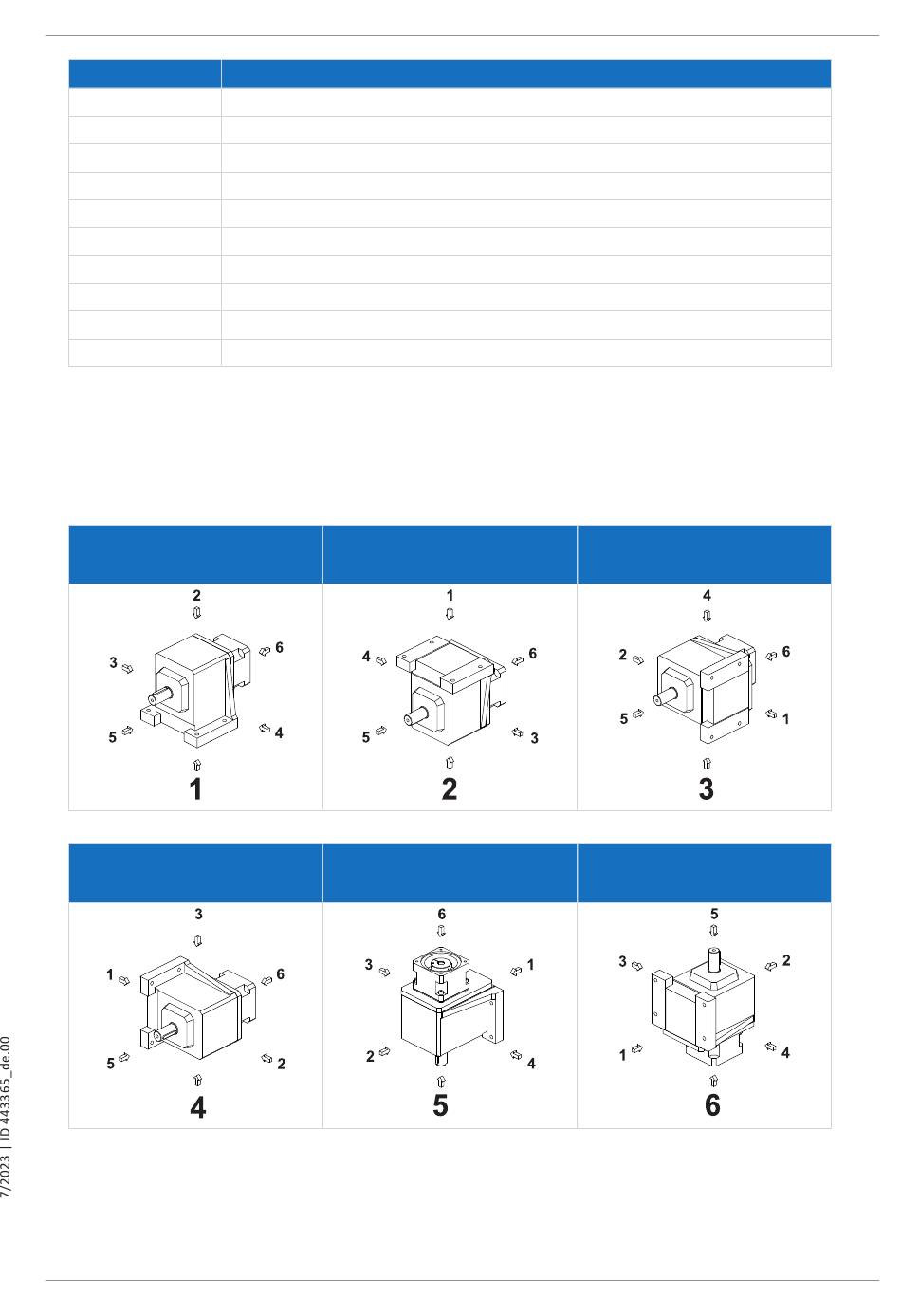

3.4
Einbaulagen
Die folgende Tabelle zeigt die Standard-Einbaulagen.
Die Zahlen kennzeichnen die Getriebeseiten. Die Einbaulage ist durch die nach unten weisende Getriebeseite definiert.
EL1
IMB3, IMB5, IMB14, IMB34, IMB35
EL4
IMB6
Auf dem Getriebe ist ein Klebeschild angebracht, das die festgelegte Einbaulage verdeutlicht. Der Pfeil auf dem Klebeschild
kennzeichnet die Seite, mit der das Getriebe nach unten montiert werden muss.
EL2
IMB8
EL5
IMV1, IMV5, IMV18
3 | Produktbeschreibung
EL3
IMB7
EL6
IMV3, IMV6, IMV19
11
