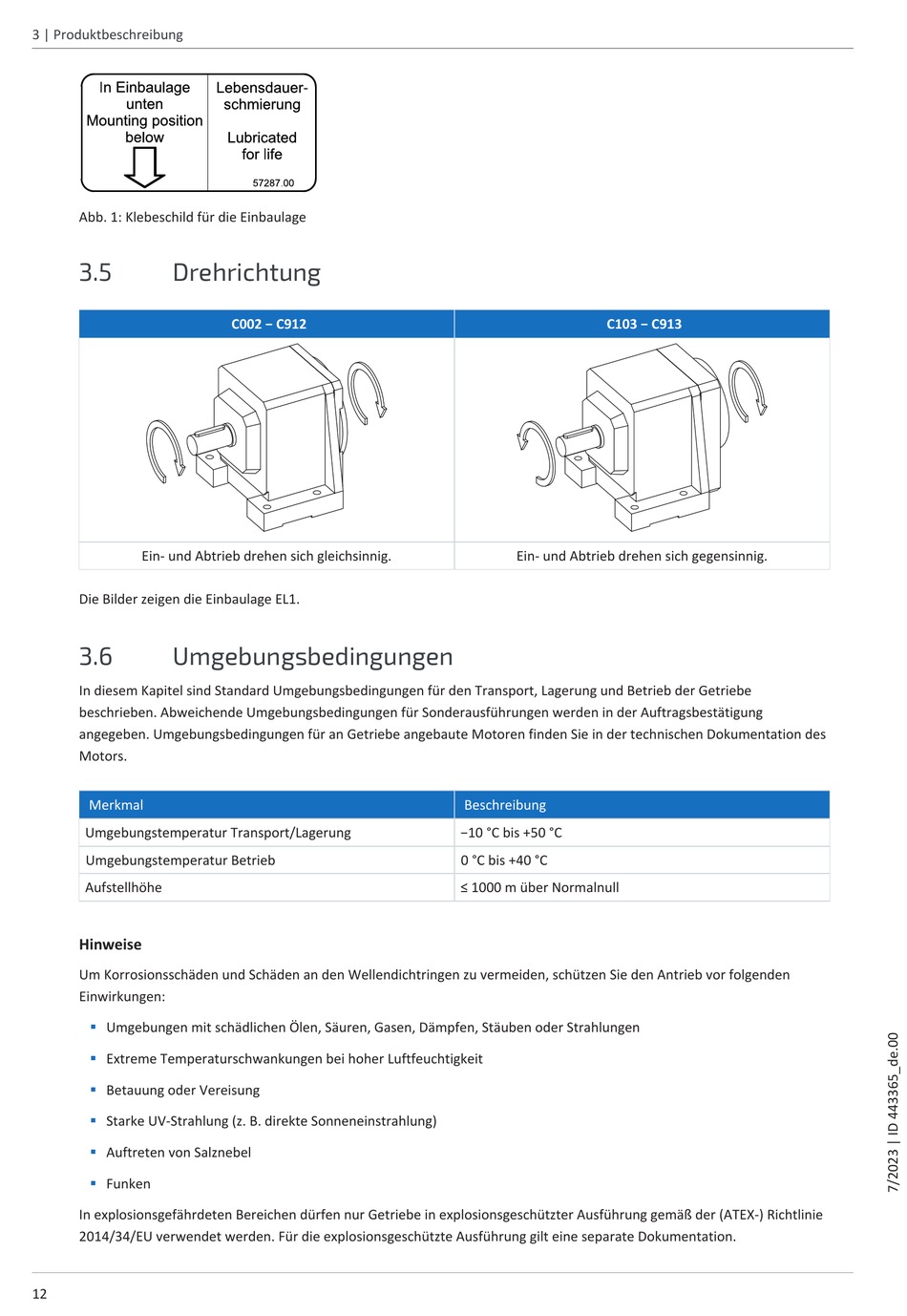

3 | Produktbeschreibung
Abb. 1: Klebeschild für die Einbaulage
3.5
Drehrichtung
Ein- und Abtrieb drehen sich gleichsinnig.
Die Bilder zeigen die Einbaulage EL1.
3.6
Umgebungsbedingungen
In diesem Kapitel sind Standard Umgebungsbedingungen für den Transport, Lagerung und Betrieb der Getriebe
beschrieben. Abweichende Umgebungsbedingungen für Sonderausführungen werden in der Auftragsbestätigung
angegeben. Umgebungsbedingungen für an Getriebe angebaute Motoren finden Sie in der technischen Dokumentation des
Motors.
Merkmal
Umgebungstemperatur Transport/Lagerung
Umgebungstemperatur Betrieb
Aufstellhöhe
Hinweise
Um Korrosionsschäden und Schäden an den Wellendichtringen zu vermeiden, schützen Sie den Antrieb vor folgenden
Einwirkungen:
§
Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben oder Strahlungen
§
Extreme Temperaturschwankungen bei hoher Luftfeuchtigkeit
§
Betauung oder Vereisung
§
Starke UV-Strahlung (z. B. direkte Sonneneinstrahlung)
§
Auftreten von Salznebel
§
Funken
In explosionsgefährdeten Bereichen dürfen nur Getriebe in explosionsgeschützter Ausführung gemäß der (ATEX-) Richtlinie
2014/34/EU verwendet werden. Für die explosionsgeschützte Ausführung gilt eine separate Dokumentation.
12
C002 − C912
C103 − C913
Ein- und Abtrieb drehen sich gegensinnig.
Beschreibung
−10 °C bis +50 °C
0 °C bis +40 °C
≤ 1000 m über Normalnull
