Wurzelziehen
Funktion: Aktivierung des Wurzelziehens
Ausführung: Ein/Aus-Schalter
Beschreibung: Aktiviert das Wurzelziehen bei einem bestimmten Kanal
Grundeinstellung: Deaktiviert
Umschaltfunktion, mit der zwischen aktiviert (
werden kann. Hierbei handelt es sich um eine Methode für die Umwandlung eines nicht-
linearen Signals in ein lineares Signal.
Das Wurzelziehen beim Analogeingang dient zur Linearisierung bestimmter Sensoren, die
über einen nicht-linearen Ausgang verfügen – z.B. bei der Durchflußberechnung. Wenn Sie
also im Abschnitt „Analogeingang" die Option für Wurzelziehen aktivieren, werden folgende
Berechnungen durchgeführt.
Das Verhältnis des von Ihnen eingestellten Analogeingangsbereichs wird auf 0 bis 1 gesetzt.
Folglich wird jeder Sensoreingang durch eine Zahl zwischen 0 und 1 wiedergegeben.
Dann wird die Quadratwurzel berechnet.
Das Ergebnis wird dann wieder auf ein Verhältnis im benutzerdefinierten Bereich gesetzt.

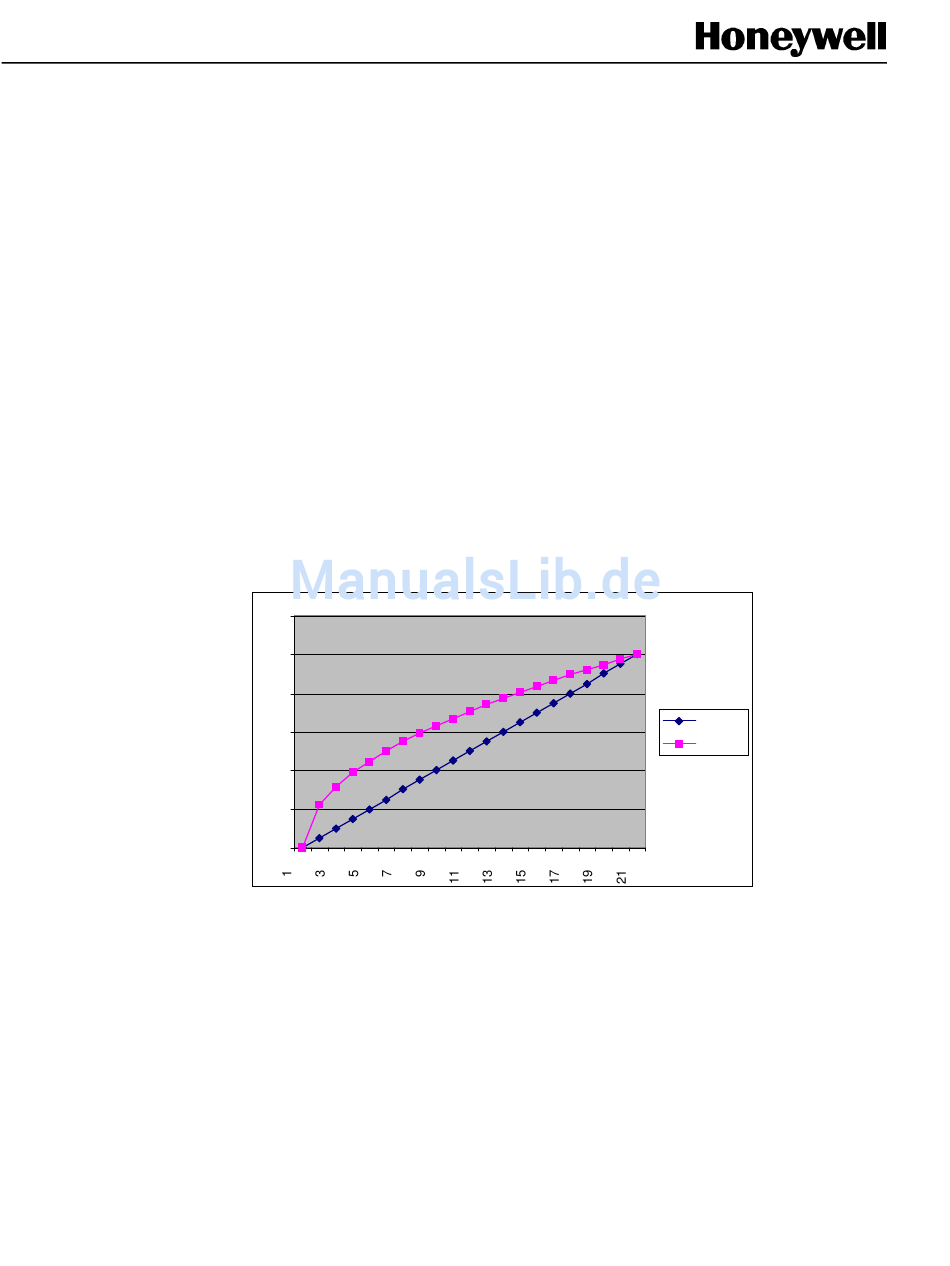

Die resultierende „Linearisierung" sieht graphisch folgendermaßen aus:
1.2
0.8
0.6
0.4
0.2
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
• Serie 1 - Linearisierer
• Serie 2 - Rohfeldsignal
1
0
! ! ! !
) und deaktiviert (x) gewechselt
Series1
Series2
81
