Kapitel 8: Relais/Digital
Relais/Digital
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
Die Option
Relais/Digital
Alarmkarte sowohl mit Ein- als auch Ausgängen ausgestattet ist. Als Option stehen
vier Alarmkarten zu Verfügung. Alle Eingänge sind nur für potentialfreie Kontakt-
signale geeignet.

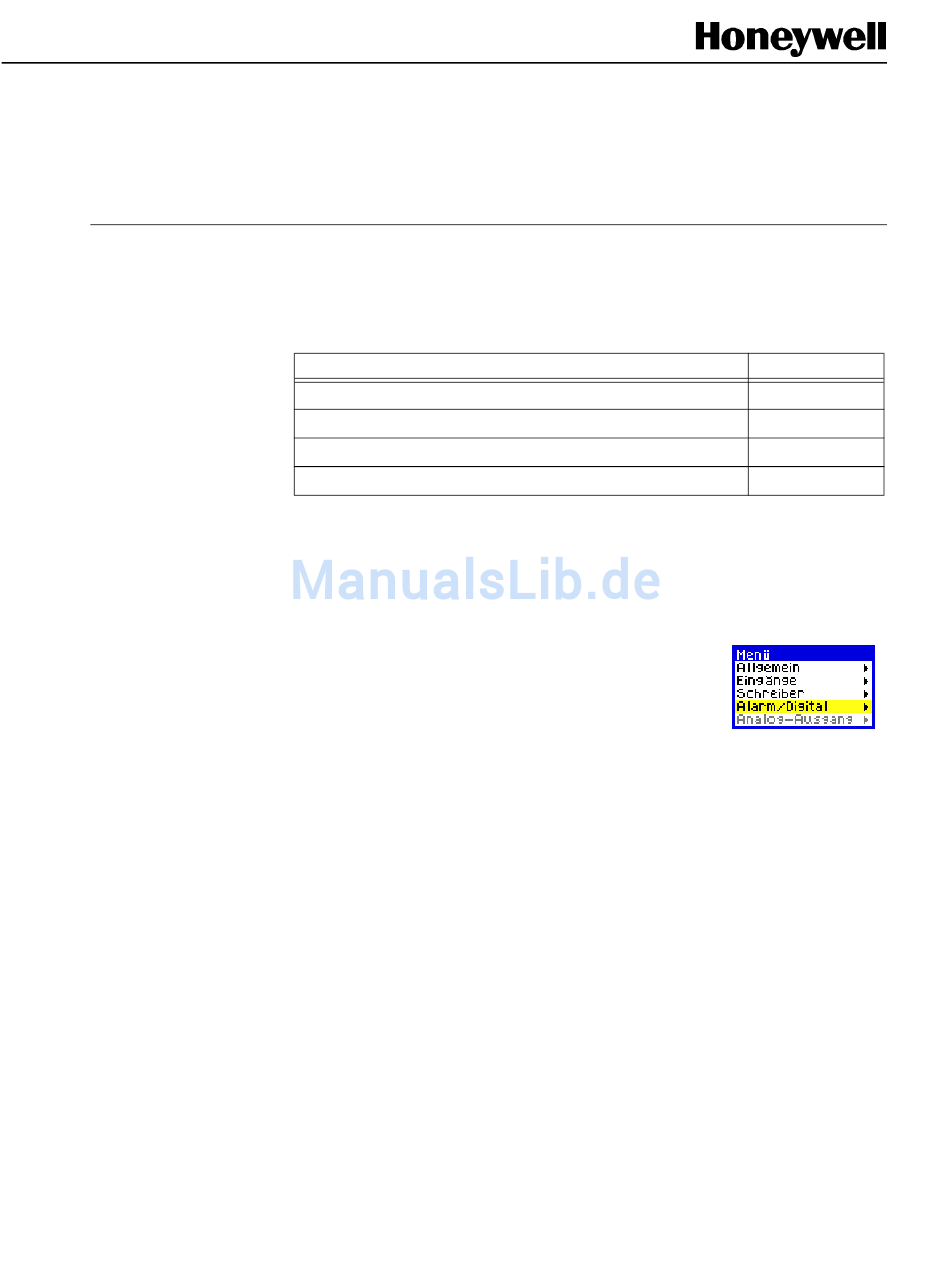

Relais-Alarmkarten
Relais-Alarmkarte, 4 Kanäle (Nur Ausgang)
Relais-Alarmkarte, 8 Kanäle (8 Ausgänge/2 Eingänge)
Binäre Ausgangskarte, 8 Kanäle (8 Eingänge/8 Ausgänge)
Binäre Ausgangskarte, 16 Kanäle (16 Eingänge/16 Ausgänge)
Funktion: Konfiguration der Relais und digitalen
Ein-/Ausgänge
Ausführung: Menüauswahl
Beschreibung: Zur Konfiguration des Status von Relais
und digitalen Ein-/Ausgängen
Grundeinstellung: Kanal 1, Name D1, Status EIN - Ein,
Status AUS - Aus, Als Eingang x, Als Ausgang
Ausfallsicher x, Digitalsignale aufzeichnen - Aus.
Wählen Sie alle erforderlichen Optionen des Menüs
Kanal: Drücken Sie das Stellrad und drehen Sie es, um die Kanalnummer für die
Konfiguration als Relais/digitaler Eingang- oder als Ausgangskanal zu wählen.
Name: 15 alphanumerische Zeichen
Drücken Sie das Stellrad zweimal, um die Zeichentabelle zu aktivieren. Weisen Sie
einen Namen zu, anhand dessen das Relais/der digitale Ein-/Ausgang identifiziert
werden kann.
Status EIN: 11 alphanumerische Zeichen
Drücken Sie das Stellrad zweimal, um die Option „Digital Status EIN" zu aktivieren
und die Zeichentabelle aufzurufen. Der hier eingegebene Text wird in der
Nachrichtenseite angezeigt, wenn ein Relais/digitaler Ein-/Ausgang den Status
„Status EIN" aufweist.
ist beim Rekorder nur verfügbar, wenn die installierte
! ! ! !
,
Relais/Digital
Spezifikationen
3A, 240 V~
3A, 240 V~
1 A, 24 V–
1 A, 24 V–
aus:
105
