RS485-Modbus/Profibus-Kommunikationskarte

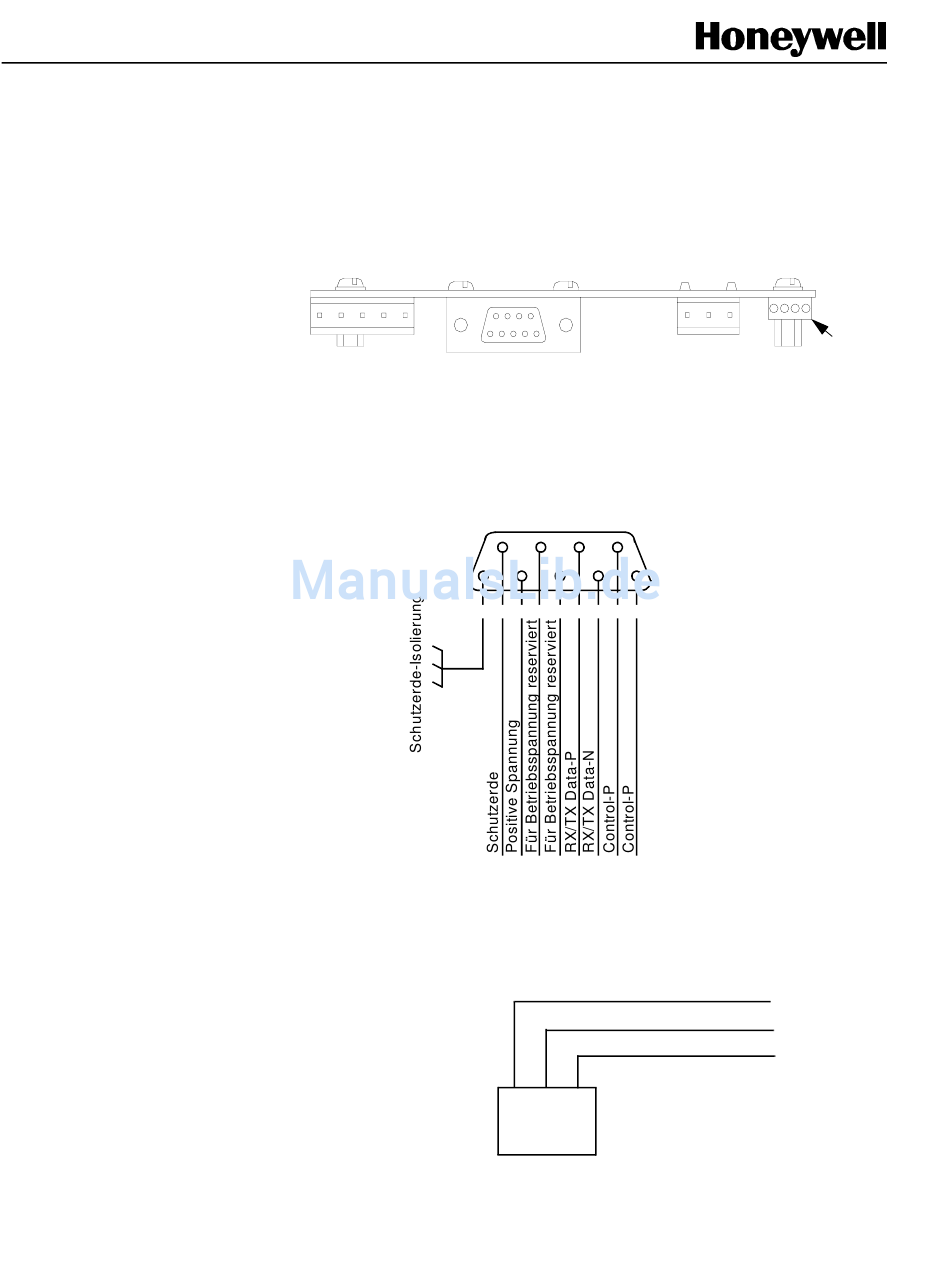

Abbildung 3.2
einen 9-poligen D-Typ-Stecker der RS232-Schnittstelle für Profibus and einen 3-poligen
Stecker für RS485 Modbus (mit Option „Modbus X").
Der Profibus-Stecker ist ein 9-poligen D-Typ-Stecker.
RS485 Modbus ist ein 3-poliger Stecker, der auch für den Zugang zur Modbus-X-
Option verwendet wird.
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
zeigt die Verbindungen für die
9-poliger D-Typ
Profibus-Schnittstelle
RS485 Modbus-Schnittstelle
RS485 Modbus/Profibus-
ABBILDUNG 3.2
Profibus
5 9 4 8 3 7 2 6 1
Kommunikationserdung
RS485 B - (umgekehrt)
RS485 A - (nicht umgekehrt)
3
2
1
Karte. Es gibt
LED
Modbus RS485
3-poliger Socket
37
