Anmerkung: Die Honeywell-Geräte sind für den Tafeleinbau vorgesehen und
dementsprechend als permanent angeschlossene Geräte zu betrachten. Zur Trennung
von der Versorgung MUSS daher ein Schalter oder eine ähnliche Vorrichtung zur
Unterbrechung der Spannungsversorgung vorgesehen werden. Die Trennvorrichtung
muß in den Tafeleinbau einbezogen werden, deutlich markiert und in unmittelbarer Nähe
zum Honeywell-Gerät und in Griffweite des Bedieners angebracht werden. Auch bei
tragbaren Geräten muß die Schutzerde immer angeschlossen sein (auch wenn der
Rekorder von der Spannungsversorgung getrennt ist), falls eine der Analog-,
Kommunikations- oder Relaisklemmen eine gefährliche Spannung führen könnte.
Gleichstrom
Geräterückseite
Niederspannungsanschluß
Niederspannung 12/24 oder 48 V-

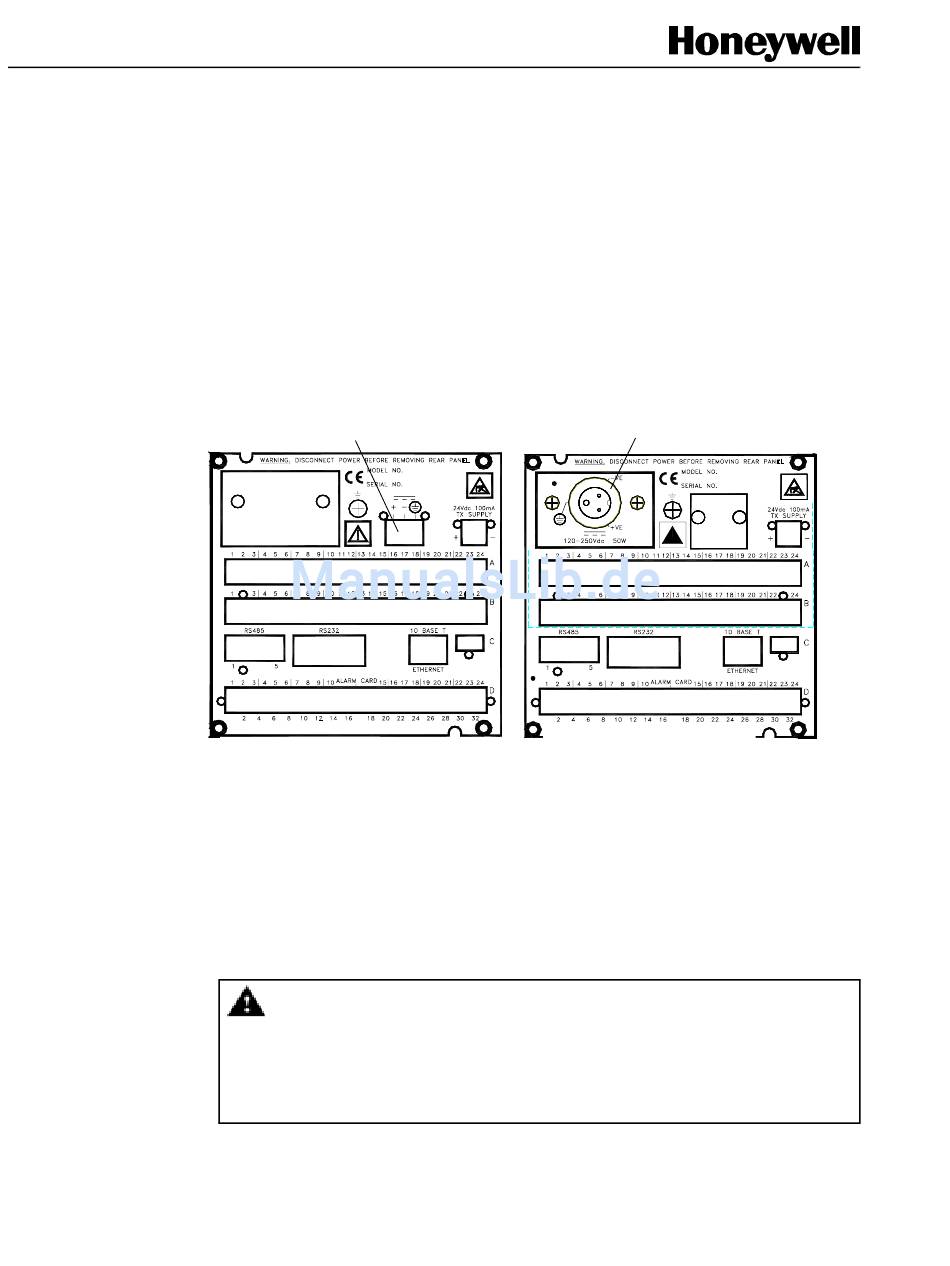

Die Stromzufuhr zur Niederspannungs-Gleichstrom-Variante wird in Abbildung 3.2
für den
gezeigt über einen 3-poligen Rechteckstecker angeschlossen. Die Hochspannungs-
variante besitzt einen dreipoligen Socket-Anschluß wie oben gezeigt in Abbildung 3.2a
für den
.
GERÄT UNBEDINGT ERDEN!
Achten Sie darauf, daß das Gerät beim Anschluß an eine Gleichstromversorgung an eine
Schutzerde angeschlossen ist.
Das Nichtbeachten dieser Anweisungen kann zum Tod oder zu schweren Verletzungen
führen.
26
Minitrend V5
l
ABBILDUNG 3.2
Minitrend V5
und in Abbildung 3.3 für den
Minitrend V5
und Abbildung 3.3a für den
WARNUNG
Hochspannungsanschluß
ABBILDUNG 3.2a
Hochspannung 120-250 V–
Multitrend Plus V5
Multitrend Plus V5
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
wie oben
