Tafeleinbau
Multitrend Plus V5
Der
Ober- und Unterseite des Gerätes anzubringen sind. Setzen Sie das Gerät in den
Tafelausschnitt ein und schieben Sie es hindurch. Lockern Sie von der Hinterseite der
Tafel aus jede Klemme, indem Sie die Schrauben soweit lösen, bis die gewünschte
Tafeldicke erzielt wird. Setzen Sie die Montageklemmen so ein, daß sie an der
Geräterückseite mit einem Schraubendreher angezogen werden können. Richten Sie
den Montagevorsprung im Loch des Gehäuses auf die Lippe des Vorsprungs im Gehäuse
aus. Vergewissern Sie sich, daß sich das Vorderende des Schraubbolzens im Loch an
der Vorderseite der Montageklemme befindet und die Montageklemme mit der Tafel bündig
ist. Dann mit einem für M6-Schraubbolzen geeigneten Flachkopf-Schraubendreher
festziehen.

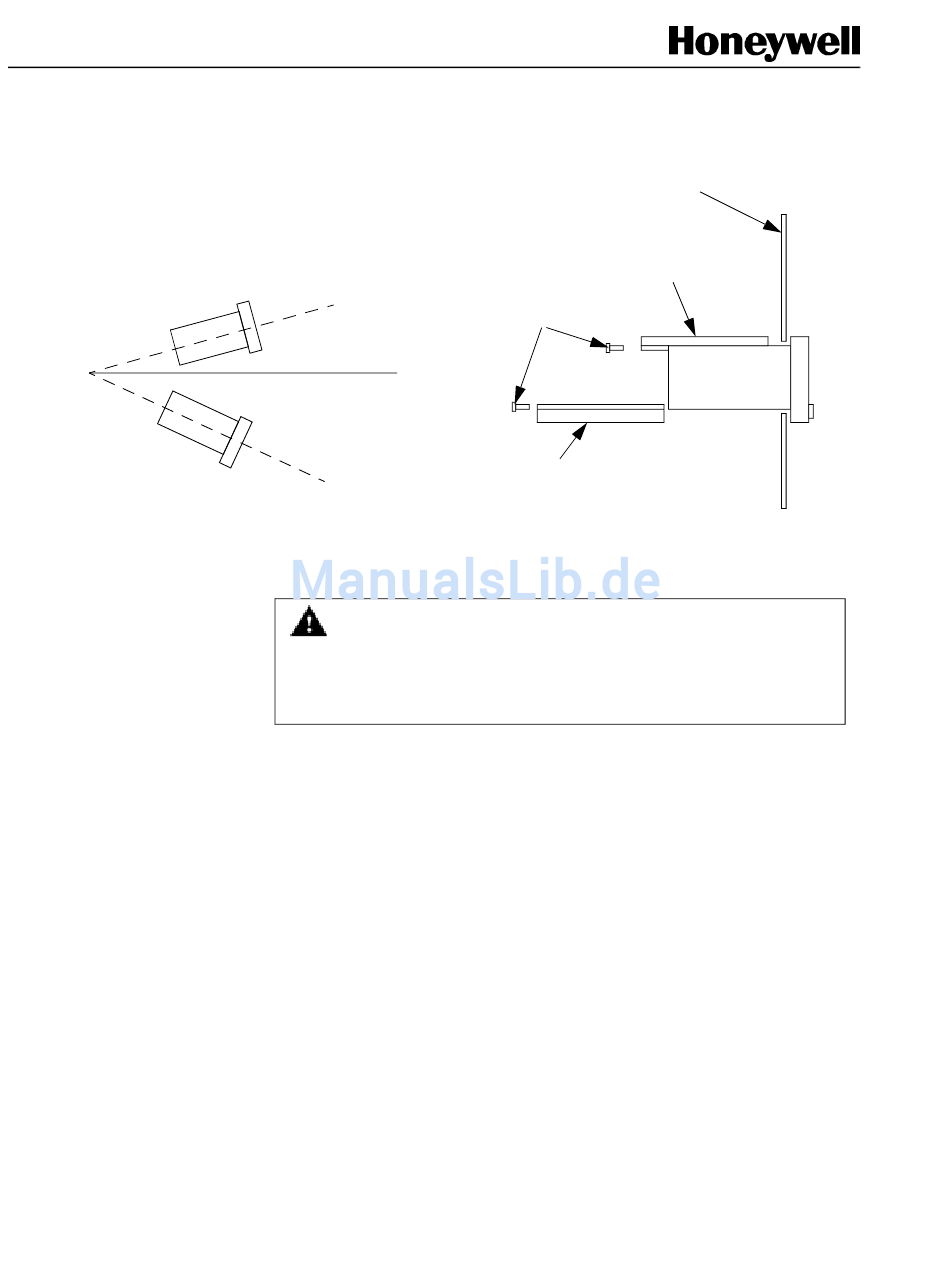

Anmerkung: Keine Montagespezifikationen für mit der PC-Karte ausgestatteten
Rekorder. Maximaler Montagewinkel für LS120 beträgt 15° von der Horizontalen.
Maximaler Montagewinkel für 1,44 MB-Diskette beträgt 25° von der Horizontalen.
22
Max. Montagewinkel
°
±
15
für LS120
Waagerecht
Max. Montagewinkel
°
±
25
für Diskettenlaufwerk
VORSICHT
BESCHÄDIGUNG DES GERÄTS
DIE MONTAGEKLEMMENSCHRAUBEN NICHT MIT EINEM
DREHMOMENT ÜBER 0,2 - 0,5 Nm/1,77 - 4,4 lbf-in FESTZIEHEN.
Multitrend Plus V5-
Montagekit besteht aus zwei Montagebügeln, die an der
Min. Tafeldicke
1,52 - 12,7 (0,60" - 0,500")
Montageklemme
M4 x 16 mm
Flachkopfschrauben
Montageklemme
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
Tafel
