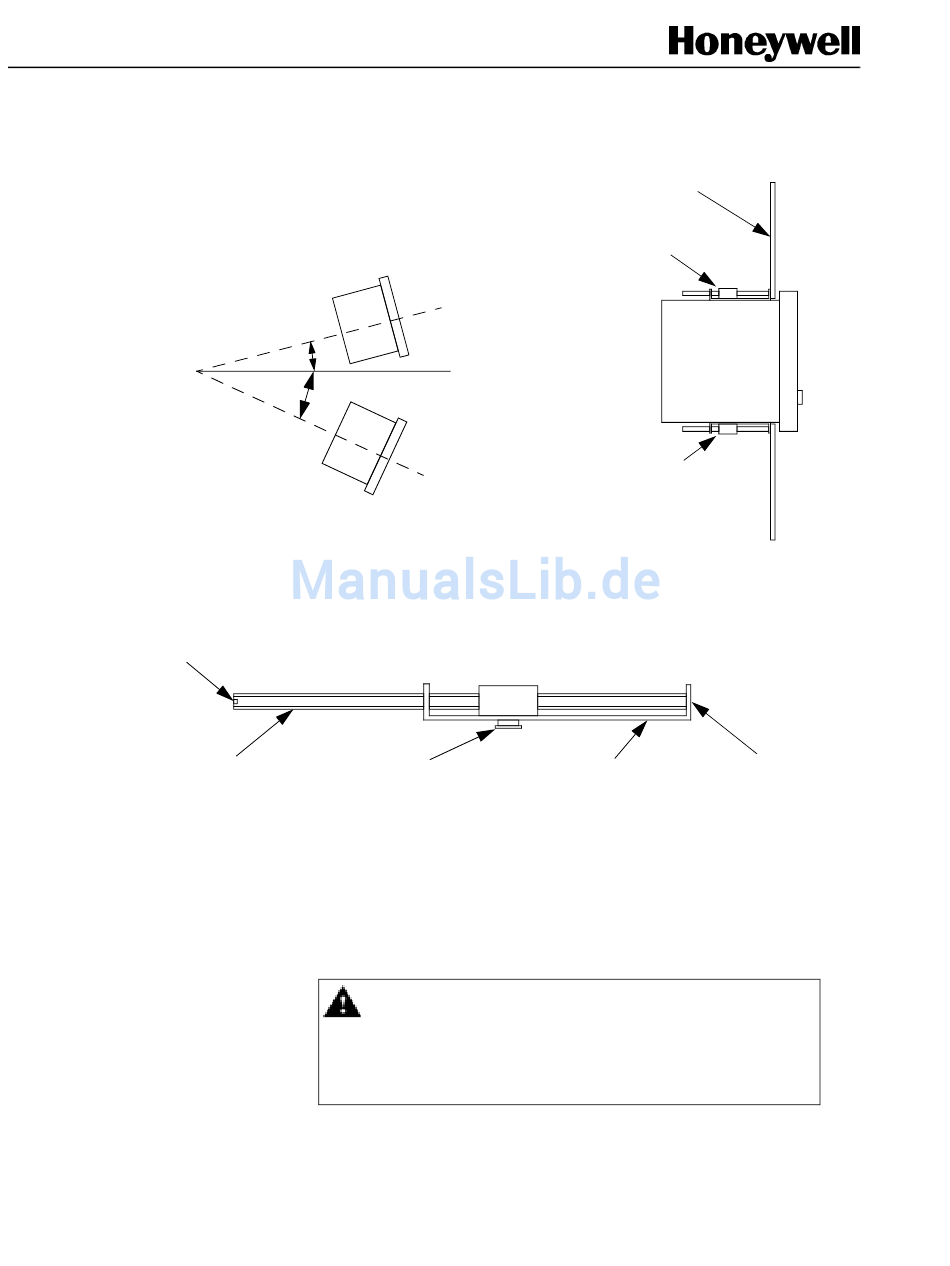

Tafeleinbau
Max. Montagewinkel
°
±
15
für LS120
Max. Montagewinkel
°
±
25
für Diskettenlaufwerk
Schraubendreherschlitz
M6-Schraubbolzen
Anmerkung: Keine Montagespezifikationen für mit der PC-Karte ausgestatteten
Rekorder. Für das Iomega Zip-Laufwerk sind keine Montageanweisungen verfügbar, aber
wir empfehlen, einen Montagewinkel von 15° nicht zu überschreiten. Maximaler Montage-
winkel für LS120 ist 15° von der Horizontalen. Maximaler Montagewinkel für 1,44 MB-
Diskette beträgt 25° von der Horizontalen.
24
HORIZONTAL
Tafel-Klemmenvorrichtung
Montagevorsprung
Montageklemmen-
Vorderseite
VORSICHT
BESCHÄDIGUNG DER STEUEREINHEIT
DIE MONTAGEKLEMMENSCHRAUBEN NICHT MIT EINEM
DREHMOMENT ÜBER 0,2 - 0,5 Nm/1,77 - 4,4 lbf-in FESTZIEHEN.
Tafel
Montageklemme
Montageklemme
Schraubbolzen-
Fixierloch
43-TV-25-07-DE GLO, Ausgabe 12 08/02 UK
